Опель Астра Эйч. ПАНЕЛЬ ПРИБОРОВ

Особенности конструкции

Панель приборов (рис. 11.7) разборной конструкции состоит из собственно декора­тивной панели и каркаса.

Декоративная панель представляет собой формованную пластмассовую деталь, при­крепленную болтами к каркасу. С помощью съемных элементов к декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопле­ния (кондиционирования) и вентиляции, на­кладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов, органов управления, сопла системы отопления и кондиционирова­ния, вещевой ящик.

С обратной стороны к декоративной па­нели прикреплены воздуховоды системы отопления (кондиционирования) и венти­ляции.







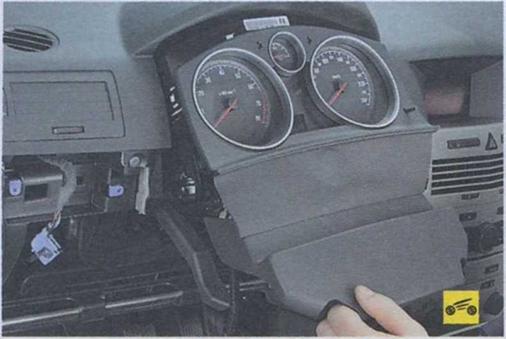

Рис. 11.7. Панель приборов: А - зона установки подушки безопасности переднего пассажира; 1 - блок управления корректором света фар и яркостью подсветки комбинации приборов; 2 - комбинация приборов; 3 - центральная накладка панели приборов; 4 - магнитола; 5 - блок управления системой отопления (кондиционирования) и вентиляции салона; 6 - вещевой ящик





Каркас, в свою очередь, состоит из сталь­ной арматуры, к которой прикреплены эле­менты рулевого управления, жгуты проводов и приборы различных систем электрообору­дования автомобиля. Каркас, прикреплен­ный болтами к передним стойкам, щиту передка и основанию кузова, входит в его си­ловую структуру.

_________ Предупреждение

В зоне А (см. рис. 11.7) панели приборов установлена подушка безопасности переднего пассажира. Неквалифици­рованное снятие панели приборов или ремонт отдельных ее узлов могут вы­звать неожиданное срабатывание по­душки, в результате чего возможны травмы.









Опель Астра Эйч. Снятие и установка панели приборов



Вам потребуются: ключ TORX Т20, Т40, тор­цовая головка «на 10», ключ «на 8», отвертка с плоским лезвием.

Для снятия декоративной панели прибо­ров выполните следующие операции.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

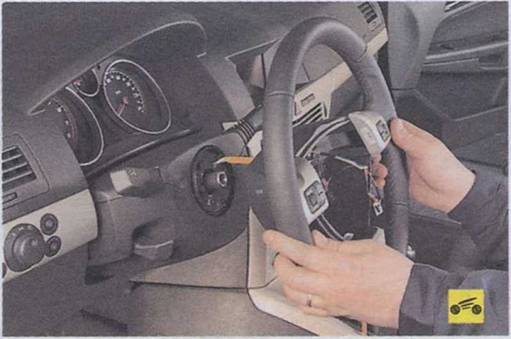

2.      Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 175).





3.      Снимите кожухи рулевой колонки (см. «Снятие и установка кожухов рулевой колон­ки», с. 176).

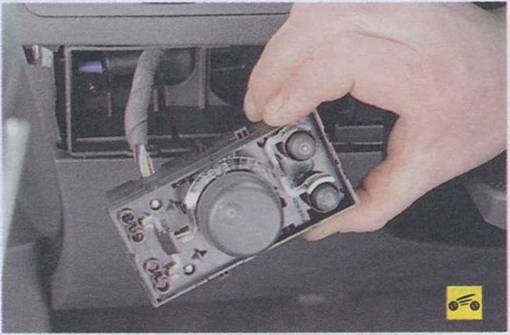

4.     Снимите блок управления наружным ос­вещением, яркостью подсветки комбинации приборов, задними противотуманными фона­рями и электрокорректором света фар (см. «Замена блока управления наружным освеще­нием, яркостью подсветки комбинации при­боров, задними противотуманными фонаря­ми и электрокорректором света фар», с. 241).

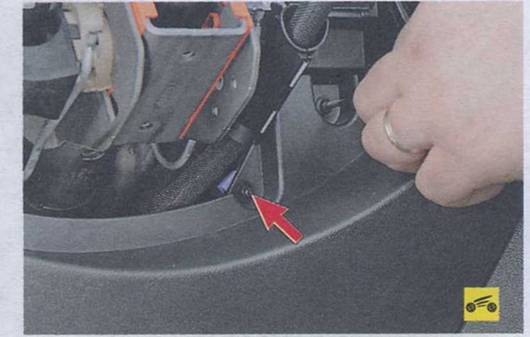

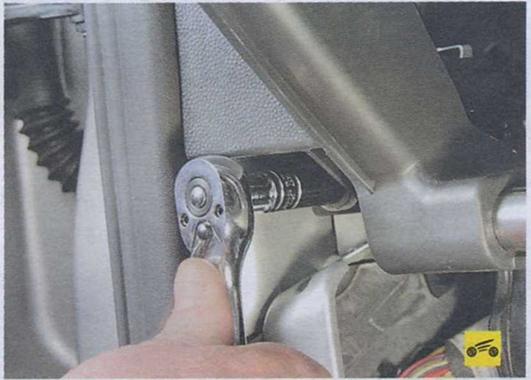

5.     Выверните винты крепления левой ни­жней облицовки панели приборов с правой стороны...





6.     ...выверните два винта крепления обли­цовки елевой стороны...

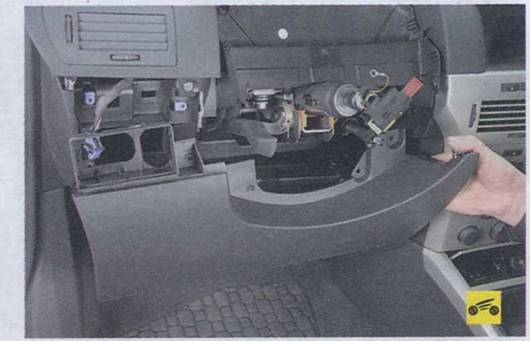

7.     ...и снимите левую нижнюю облицовку панели приборов, выведя ее кронштейны из отверстий в декоративной панели при­боров.

Примечание

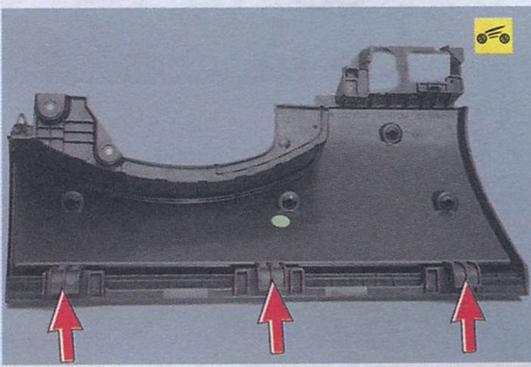

Так расположены кронштейны левой нижней облицовки панели приборов.











8.         Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 275).

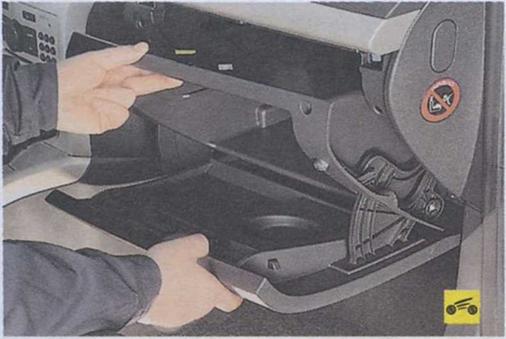

10.   Выверните винты крепления вещевого ящика к панели приборов и, преодолевая сопро­тивление фиксаторов, снимите вещевой ящик.

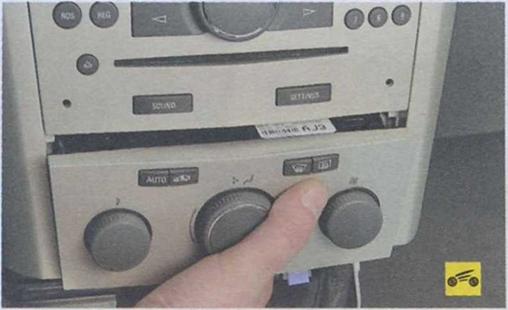

11.   Снимите блок управления системой отопления (кондиционирования) и вентиля­цией салона, см. «Снятие и установка блока управления системой отопления (кондицио­нирования) и вентиляции салона», с. 310.

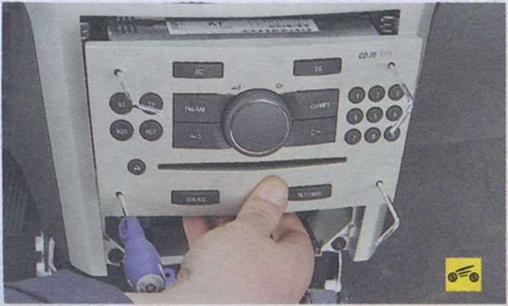

12.    Снимите автомагнитолу (см. «Снятие и установка автомагнитолы», с. 246).





13.    Выверните два винта крепления цент­ральной накладки панели приборов...

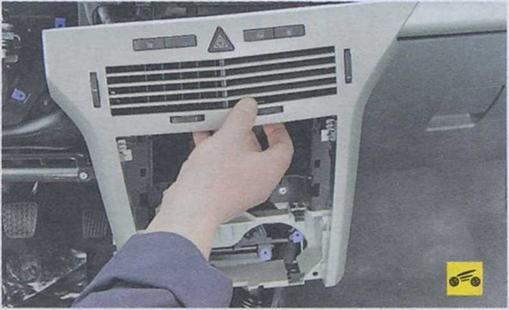

14.    ...и, преодолевая упругое сопротивле­ние фиксаторов, отведите центральную на­кладку в сторону.



15.    Отведите в сторону фиксирующую ско­бу колодки жгута проводов...

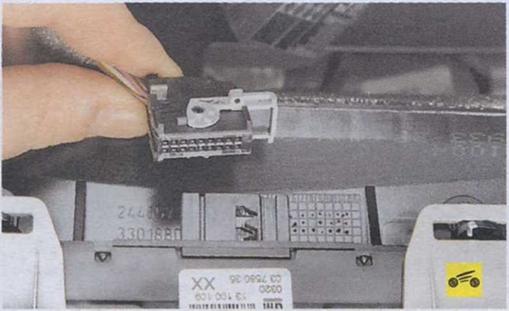

16.    ...и отсоедините колодку жгута прово­дов от блока выключателей.

Примечание



Центральная накладка панели прибо­ров крепится к декоративной панели приборов шестью фиксаторами.

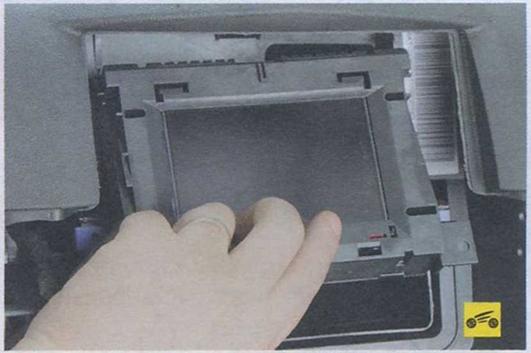

17.       Снимите информационный дисплей (см. «Снятие и установка информационного дисплея», с. 245).





18.       Снимите с обеих сторон декоративной панели приборов заглушки болтов...





19.       ...и выверните болты крепления де­коративной панели к каркасу панели при­боров.





20.       Выверните с правой и левой стороны нижние болты крепления декоративной па­нели к каркасу панели приборов.

21.       Отсоедините от панели приборов ре­шетку над динамиком, расположенную в верхней части панели по ее центру, преодо­левая упругое сопротивление фиксаторов ре­шетки...





22.      ...отсоедините колодку жгута проводов от датчика освещенности, установленного на решетке, и снимите решетку.

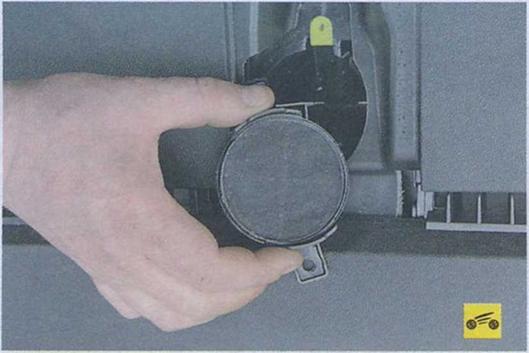

23.      Снимите высокочастотный динамик в панели приборов (см. «Снятие и установка динамиков», с. 246)...





24.      ...и выверните верхний болт крепления декоративной панели к кузову.





25.      Выверните с обеих сторон кронштейнов кузова два болта крепления декоративной панели...

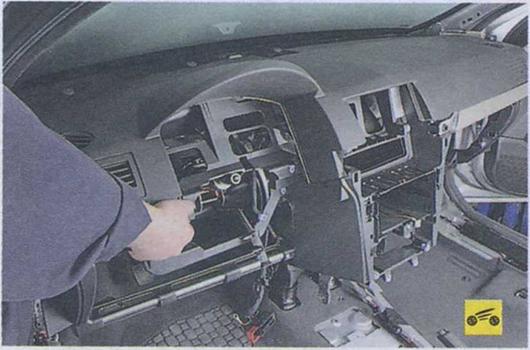

26.  ...и снимите декоративную панель при­боров.

27.  Установите детали в порядке, обратном снятию.
