Опель Астра Эйч. КОМБИНАЦИЯ ПРИБОРОВ

Особенности конструкции

Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя электронные спидометр и та­хометр, указатель уровня топлива электро­магнитного типа, контрольные и сигнальные лампы, дисплей, на который выводятся пока­зания счетчика пробега и положение рычага селектора автоматической коробки передач (см. «Комбинация приборов», с. 243). Ком­бинация приборов закреплена в гнезде пане­ли приборов двумя винтами, которыми





Возможные неисправности комбинации приборов, их причины и способы устранения







Причина неисправности	Способ устранения
Не работает указатель уровня топлива
Поврежден указатель	Замените комбинацию приборов
Неисправен датчик указателя	Замените датчик
Повреждены провода или окислены их наконечники	Замените поврежденные провода, зачистите наконечники
Не работает сигнальная или контрольная лампа
Перегорела лампа	Замените лампу
Неисправен датчик лампы	Замените датчик
Повреждены провода или окислены их наконечники	Замените поврежденные провода, зачистите наконечники
Недостаточно плотно прижаты контакты патрона лампы к печатной плате	Подогните контакты патрона лампы или замените патрон
Не работает спидометр
Повреждены провода или окислены их наконечники	Замените поврежденные провода, зачистите наконечники









прикреплен к панели декоративный щиток комбинации, соединенный с ней пластмассо­выми фиксаторами.

__________ Предупреждение

Для того чтобы не повредить стекла приборов комбинации приборов, не очищайте их растворителями. Мож­но промыть их слабым мыльным рас­твором либо специальным очистите­лем для стекол.











Опель Астра Эйч. Снятие и установка комбинации приборов



Вам потребуется ключ TORX Т20.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.      Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 175).

3.      Снимите кожухи рулевой колонки (см. «Снятие и установка кожухов рулевой колон­ки», с. 176).





4.      Снимите нижнюю декоративную наклад­ку панели приборов (см. «Снятие и установка рулевой колонки», с. 177).





5.    Выверните два винта крепления декора­тивного щитка комбинации приборов.

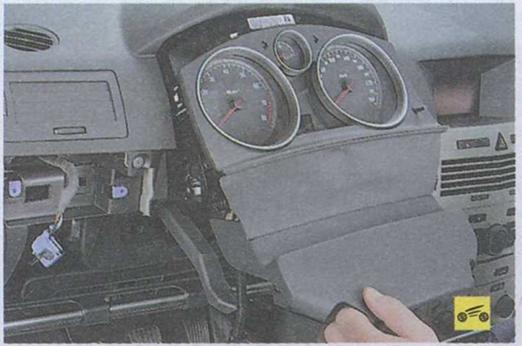

б.    Извлеките комбинацию приборов из гнезда панели приборов.

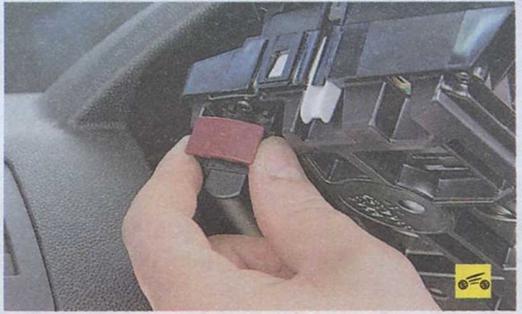

7.    Выдвиньте фиксатор колодки жгута про­водов...





8.    ...отсоедините колодку от комбинации приборов и снимите ее с автомобиля.

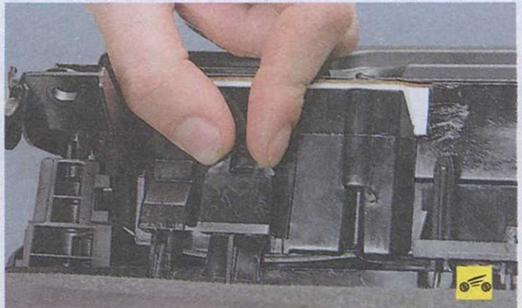

9.   Сожмите усики двух фиксаторов крепле­ния декоративной накладки комбинации приборов...

Примечание

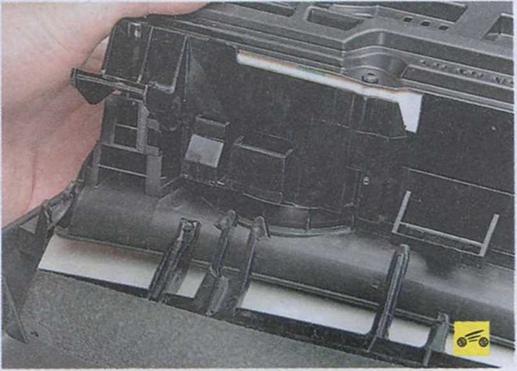

10.    ...и отсоедините накладку от комби­нации.

11.                Установите детали в порядке, обратном снятию.
