РУЛЕВЫЕ ТЯГИ

Опель Астра Эйч. Замена наружного наконечника рулевой тяги



Вам потребуются два ключа «на 21», ключ «на 13», пассатижи и съемник шаровых шар­ниров.

_____________ Примечание

Работу удобнее выполнять на подъем­нике. Можно выполнить ее и на авто­мобиле, установленном на опоры. Замена наконечника показана на при­мере левой рулевой тяги, правый на­конечник заменяйте аналогично.

Резьба левого наконечника правая, а правого — левая.

1.     Поднимите и установите на опору перед­нюю часть автомобиля со стороны заменяе­мого наконечника. Снимите колесо.

________ Предупреждение

Затормозите автомобиль стояночным тормозом и установите под задние ко­леса противооткатные упоры («баш­маки»).

__________ Полезный совет

Если соединения деталей сильно за­грязнены, очистите их металлической щеткой и обработайте легкопроника­ющей жидкостью.

2.




Измерьте и запомните длину свободной части резьбы рулевой тяги, чтобы при сборке по возможности не нарушить углы схождения колес.

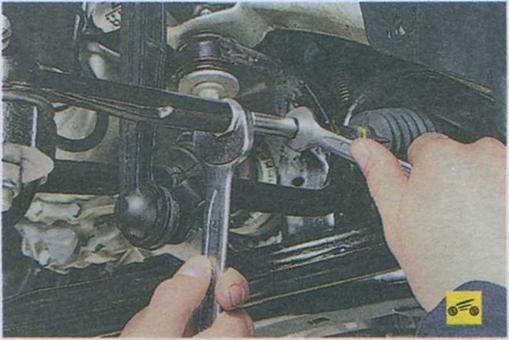

3. Ослабьте затяжку контргайки наконеч­ника рулевой тяги...







4. ...и ослабьте затяжку гайки крепления шарового пальца наконечника к рычагу пово-











ротного кулака, удерживая палец от провора­чивания.

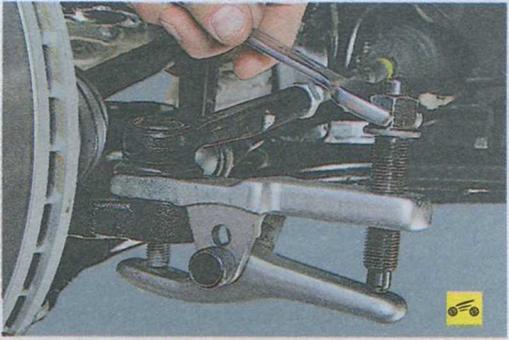

5. Установите съемник шаровых шарни­ров...






б. ...и выпрессуйте палец из бобышки по­воротного рычага.

7.    Отвинтите наконечник от рулевой тяги, подсчитывая количество оборотов, чтобы при установке нового наконечника по возможно­сти не изменилось схождение колес.

8.    Установите новый наконечник в поряд­ке, обратном снятию, навинтив его на руле­вую тягу на такое количество оборотов, кото­рое было подсчитано при снятии, и затяните контргайку.

9.    Повторно измерьте длину свободной час­ти резьбы рулевой тяги. Эта длина должна со­ответствовать значению, измеренному в п. 2. Если это не так, ослабьте контргайку и либо на­винтите, либо свинтите наконечник в зависи­мости от того, увеличилась или уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.


10.  Проверьте и при необходимости отре­гулируйте углы установки колес.









Опель Астра Эйч. Замена рулевой тяги







Вам потребуются: ключ «на 32», пассатижи.

1.    Снимите передний подрамник (см. «Снятие и установка переднего подрамника», с. 168).

2.    Снимите наконечник рулевой тяги с со­ответствующей стороны (см. «Замена наруж­ного наконечника рулевой тяги», с. 179), под­считав количество оборотов, чтобы при об­ратной установке по возможности не нару­шить углы установки колес.

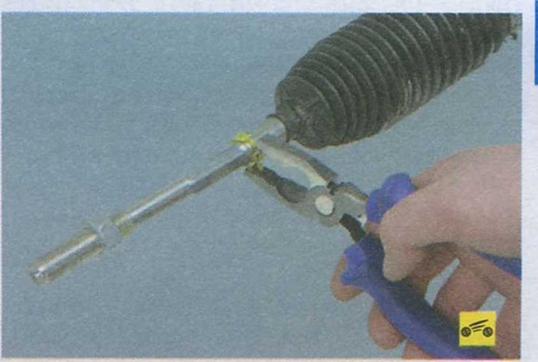

3. Сожмите отогнутые ушки хомута...





4.         ...и сдвиньте хомут по рулевой тяге и снимите его.

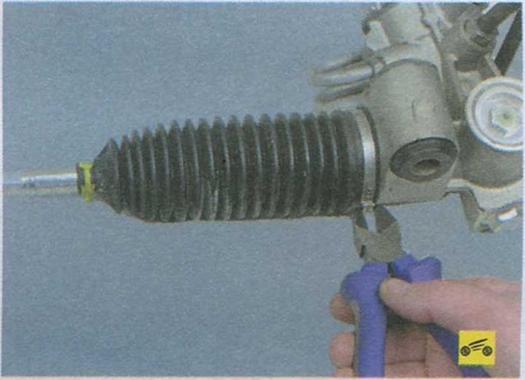

5.    Перекусите второй хомут крепления за­щитного чехла...

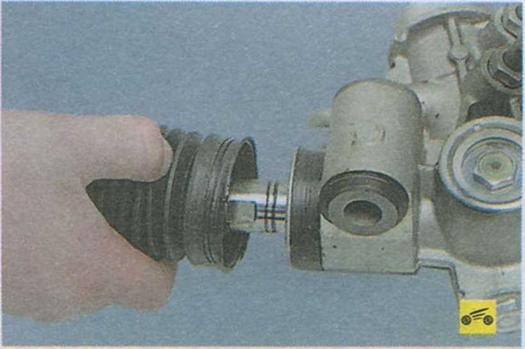

б. ...и снимите защитный чехол.

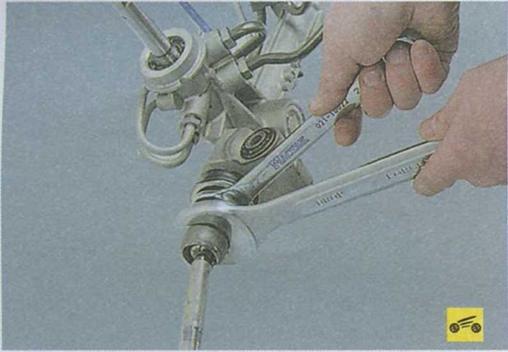

7. Удерживая тягу от проворачивания, от­верните гайку..

8.




...и снимите рулевую тягу.

9.     Установите детали в порядке, обратном снятию. Для того чтобы по возможности со­хранить регулировку схождения колес, при сборке тяги наверните наконечник на рулевую тягу, выполнив столько оборотов, сколько подсчитано в п. 2. Болты и гайки затягивайте моментами, указанными в приложении 1.

10.              Удалите воздух из системы гидроусили­теля рулевого управления (см. «Прокачка си­стемы гидроусилителя рулевого управле­ния», с. 180).

11.              Проверьте и при необходимости отрегу­лируйте углы установки передних колес на станции технического обслуживания, рас­полагающей специальным оборудованием.
