КОМБИНАЦИЯ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Все контрольно-измерительные приборы автомобиля объединены в комбинацию прибо­ров Она включает в себя спидометр, тахо­метр, счетчик общего и суточного пробега (одометр), указатель уровня топлива, световые сигнализаторы. Указатель уровня топлива эле­ктромагнитного типа. В комбинации также ус­тановлен дисплей маршрутного компьютера.

Комбинация приборов неремонтопригод­на, поэтому в случае выхода приборов из строя ее заменяют в сборе.

ПОЛЕЗНЫЕ СОВЕТЫ

Для того чтобы не повредить стекло комбина­ции приборов, не очищайте его с применени­ем каких-либо растворителей. Можно про­мыть стекло слабым мыльным раствором ли­бо специальным очистителем для стекол.





Nissan Note. СНЯТИЕ И УСТАНОВКА КОМБИНАЦИИ ПРИБОРОВ

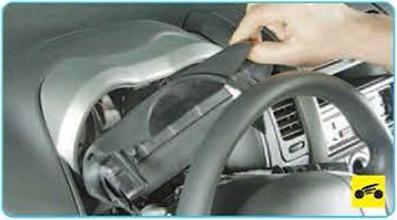

3     ...и нижнюю части кожуха рулевой колон­ки (см. Снятие и установка кожуха рулевой колонки», с. 184).

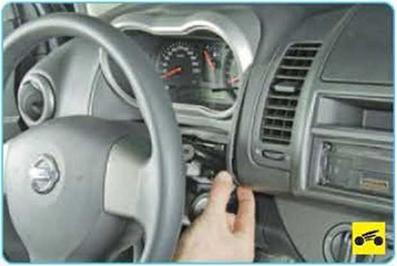

4.   Подденьте козырек комбинации прибо­ров (удобнее это сделать снизу).





5.   Отведите козырек комбинации приборов от панели приборов, преодолевая сопротив­ление фиксаторов .

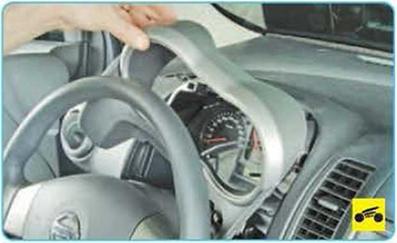

6.    ...и снимите козырек.

ПРИМЕЧАНИЕ



Козырек комбинации приборов закреплен на панели приборов четырьмя пластиковыми держателями А и двумя пружинными фикса­торами Б.





7.    Выверните винт крепления комбинации приборов...

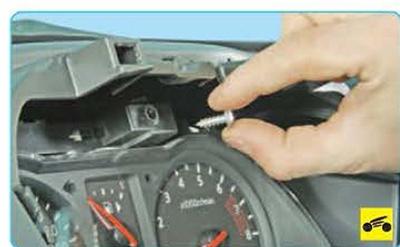

8...и извлеките винт из отверстия.



9.  Извлеките комбинацию из панели прибо­ров, отведите на длину подсоединенного жгу­та проводов и разверните ее.

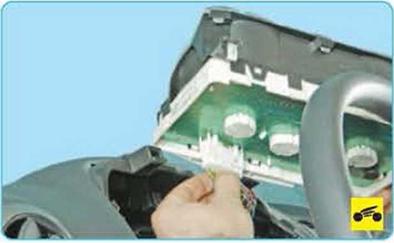

10.   Отожмите фиксатор колодки жгута про­водов...





11   .. и отсоедините колодку от комбинации приборов.





12   Для снятия кожуха с комбинации прибо­ров последовательно подденьте отверткой дер­жатели кожуха, расположенные по периметру..





13   ...и отсоедините кожух от комбинации панели приборов.

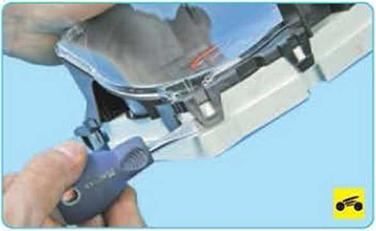

14   Для снятия стекла комбинации приборов последовательно отожмите фиксаторы стекла, расположенные по периметру кожуха...





15. ...и снимите стекло

16. Установите комбинацию приборов в по­рядке, обратном снятию.
