Nissan Note. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ
В связи с большим количеством проводов, присоединяемых к монтажным блокам, и потребностью в специальной карте их расположения работу по снятию и установке переднего и салонного монтажных блоков проводите на специализированной станции технического обслуживания. В данном подразделе описано лишь снятие и установка заднего монтажного блока предохранителей и реле, расположенного в моторном отсеке и имеющего быстроразъемные колодки жгутов проводов.
Вам потребуются: ключ «на 10», отвертки с плоским и крестообразным лезвием.
Для снятия заднего монтажного блока реле и предохранителей, расположенного в моторном отсеке, выполните следующее.
|
|

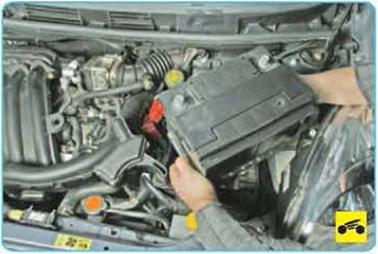

1. Снимите аккумуляторную батарею (см
Снятие и установка аккумуляторной батареи. с.
220).
|

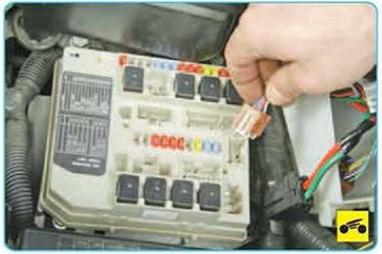

2. Отожмите фиксаторы заднего монтажного блока |
|

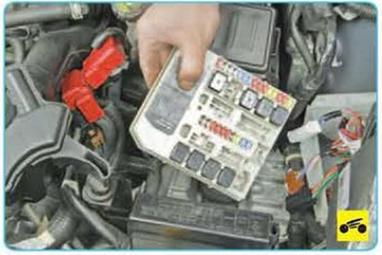

3. Приподнимите и извлеките задний монтажный блок из корпуса... |
|
|
|

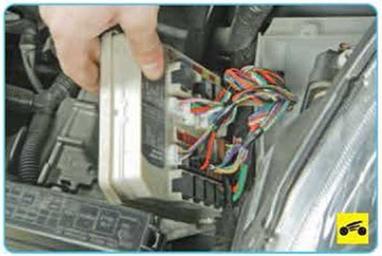

4. ...и разверните его.
|

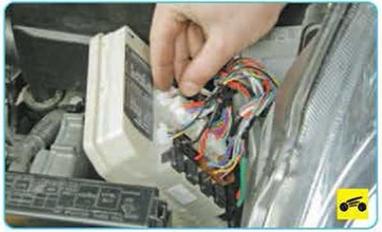

5 Отожмите фиксатор колодки жгута проводов...
|
|
6. ...и отсоедините колодку жгута проводов от монтажного блока.
|
|
7. Аналогично отсоедините остальные семь колодок от монтажного блока...
|
|
8. ...и снимите монтажный блок.
9. Установите детали в порядке, обратном снятию.
