Nissan Note. СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОВЕНТИЛЯТОРА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ В СБОРЕ С КОЖУХОМ

Электровентилятор радиатора системы охлаждения снимают для замены электро­двигателя

Вам потребуются: ключ «на 10», торцо­вые головки «на 12» и «на 13», отвертка с плоским лезвием, пассатижи.

1 Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     Слейте охлаждающую жидкость

мена охлаждающей жидкости», с. 117).

3       Снимите расширительный бачок (см


«Снятие и установка расширительного бач­ка-, с 121).

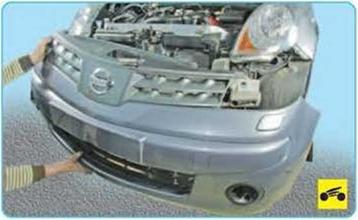

4. Снимите передний бампер.









5. Снимите замок капота.

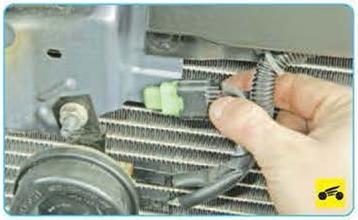

6.     Сожмите фиксатор колодки жгута про­водов...

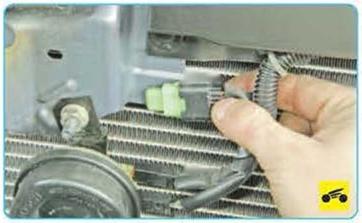

7.     ...и отсоедините колодку от датчика на­ружной температуры,








8. Выверните болт крепления кронштейна усилителя бампера к поперечине рамки ра­диатора.

9. Подденьте отверткой..









10. ...и выдвиньте фиксатор держателя крепления воздухозаборника к поперечине рамки радиатора.








11.  Извлеките держатель.

12.         Аналогично извлеките второй держа­тель воздухозаборника.





13.         Подденьте отверткой, выдвиньте фикса­торы держателей облицовок рамки радиатора...



14...и извлеките держатели.





15.     Снимите правую и левую облицовки рамки радиатора.

16. Сожмите фиксатор.












17.   ..и отсоедините колодку жгута проводов от датчика удара.

18. Отверните две гайки крепления датчика...

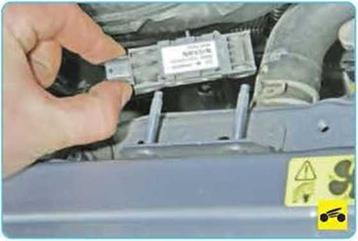

19 ...и снимите его.









20.   Извлеките держатели жгута проводов из отверстий в поперечине рамки радиатора и отведите жгут от рамки.

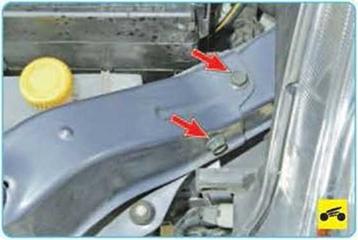

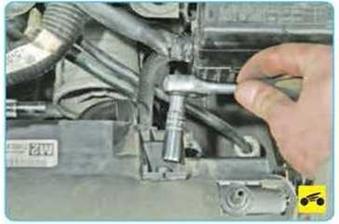

21.   Выверните справа и слева по два болта крепления поперечины к кузову...

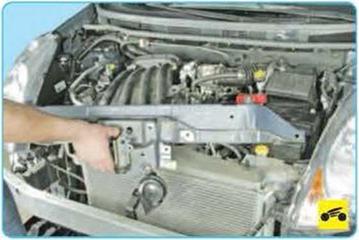

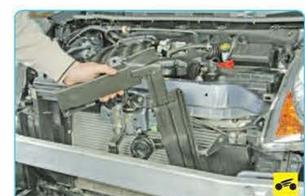

22.   ...и снимите верхнюю поперечину рамки радиатора.

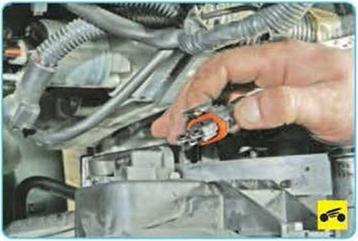

23.   Сожмите фиксаторы колодок жгута про­водов...



24.     ...и отсоедините колодки от дополни­тельного сопротивления...

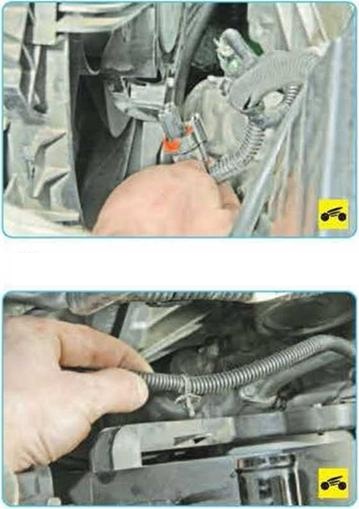

25. ...и электродвигателя вентилятора.





26. Извлеките два держателя жгута прово­дов из кожуха вентилятора.

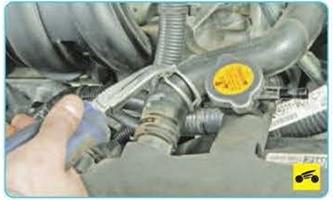

27. Сожмите свободные концы хомута крепления подводящего шланга к радиатору...

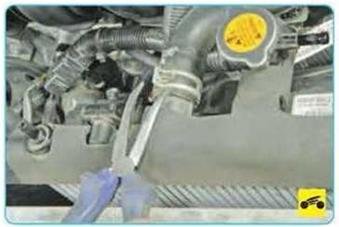

28.             ...сдвиньте хомут по шлангу.



29.             и снимите подводящий шланг с пат­рубка радиатора.

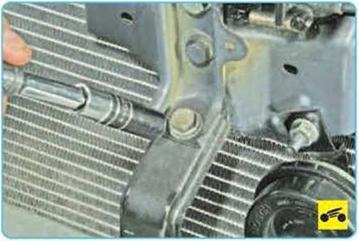

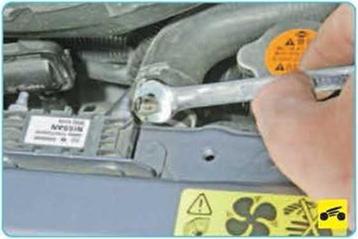

30.       Выверните два болта крепления кожуха вентилятора к радиатору .

ПРИМЕЧАНИЕ




Так расположены болты крепления кожуха вентилятора к радиатору.












31      ...и снимите электровентилятор в сборе с кожухом.

32      Установите электровентилятор в сборе с кожухом в порядке, обратном снятию.
