На автомобиле Nissan управление системой отопления и вентиляции салона выполнено автономно от системы кондиционирования воздуха при выполнении функции обогрева и вентиляции салона, удаления инея и конденсированной влаги с ветрового стекла, а также обдува стекол дверей. В то же время основные элементы отопителя работают и при включении кондиционера. Узлы отопителя и теплообменник испарителя кондиционера выполнены в одном блоке.
Основные узлы отопителя:
- теплообменник отопителя (радиатор), предназначенный для нагрева поступающего в салон воздуха теплом охлаждающей двигатель жидкости;
- вентилятор с электрическим приводом (нагнетатель), обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера;
- заслонка регулятора температуры воздуха, поступающего из отопителя в салон, от изменения положения которой зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, про-ходящего в обход теплообменника;
- заслонки распределения воздуха, поступающего в салон из отопителя по воздуховодам отопителя или для обдува ветрового стекла.
Назначение и работа органов управления кондиционером подробно описаны в разд. 1 «Устройство автомобиля», см. «Отопление (кондиционирование)и вентиляция салона»

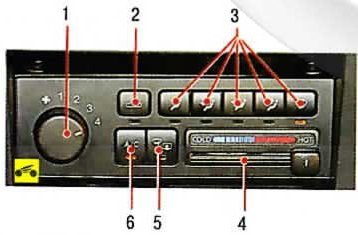

Рис. 12.1. Блок управления системой отопления, вентиляции и кондиционирования: 1 - переключатель режимов работы вентилятора; 2 - выключатель режимов работы вентилятора; 3 - клавиши распределения потоков воздуха; 4 - регулятор температуры воздуха; 5 - выключатель обогрева ветрового и заднего стекол; 6 - выключатель кондиционера

Переключатель 1 (рис. 12.1) режимов вентилятора работает независимо от положения клавиш 3 распределения потока воздуха и регулятора 4 температуры, а также управляет скоростью вентилятора, изменяя напряжение в цепи питания электродвигателя.
В систему кондиционирования воздуха входят следующие элементы.
Компрессор с ременным приводом от шкива коленчатого вала двигателя. В шкив компрессора встроена фрикционная электромагнитная муфта, отключающая вал компрессора от шкива или соединяющая их при работе кондиционера по сигналу электронного блока управления двигателем. При работе компрессор сжимает пары хладагента, поступающие к нему из теплообменника испарите-ля, до высокого давления. Температура паров хладагента на выходе компрессора значительно выше, чем на входе.
Редукционный клапан встроен в компрессор и выполняет защитную функцию, срабатывая при увеличении давления на выходе компрессора более допустимого значения. Причиной срабатывания редукционного клапана может быть отказ выключателя высокого давления, электрического вентилятора и т.п.
Теплообменник конденсатора, расположенный перед радиатором системы охлаждения двигателя и снабженный змеевиком с развитым оребрением для быстрого охлаждения и конденсации сжатых компрессором до высокого давления паров хладагента.
Дроссельный патрубок с сетчатыми фильтрами на входе и выходе установлен в трубопровод, подводящий жидкий хладагент к теплообменнику испарителя. Дроссельное отверстие в патрубке ограничивает расход жидкого хладагента и снижает давление в испарителе. После остановки двигателя жидкий хладагент продолжает некоторое время перетекать через дроссельный патрубок из зоны повышенного давления в зону низкого давления. Протекание жидкости через дроссельное отверстие сопровождается характерным шипящим звуком, который прослушивается в течение 30-60 с после остановки двигателя и не свидетельствует о неисправности.
Теплообменник испарителя. Жидкий хладагент теплообменника конденсатора через дроссельный патрубок поступает в тепло-обменник испарителя, расположенный в блоке отопителя. В теплообменнике жидкость переходит в газообразное состояние, поглощая тепло. Влага, содержащаяся в воз-духе, поступающем к теплообменнику, конденсируется на нем, стекает с испарителя и удаляется из блока отопителя Из теплообменника испарителя газообразный хладагент с примесью небольшого количества жидкой фракции хладагента и капель холодильного масла поступает в ресивер, который подключен к выходному трубопроводу испарителя.
Ресивер. В нижней части корпуса ресивера находится емкость с поглотителем паров воды из паров хладагента, которые, освобождаясь от влаги, через специальное отверстие в заборной трубке смешиваются с холодильным маслом. В верхней части корпуса ресивера расположены штуцера для присоединения трубопроводов. Ресивер неремонтопригоден и должен быть заменен только в сборе.
Схема движения хладагента в системе кондиционирования воздуха приведена на рис. 12.2.

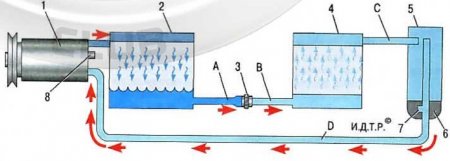

Рис. 12.2. Схема движения хладагента в системе кондиционирования воздуха: 1 - компрессор кондиционера; 2 - теплообменник конденсатора; 3 - дроссельный патрубок; 4 - теплообменник испарителя; 5 - ресивер; 6 - поглотитель влаги в ресивере; 7 - отверстие для смешения паров хладагента с холодильным маслом; 8 - редукционный клапан в компрессоре; А - жидкий хладагент под высоким давлением; В - жидкий хладагент под низким давлением; С - газообразный хладагент под высоким давлением; D - газообразный хладагент под низким давлением

ПРЕДУПРЕЖДЕНИЯ: Все работы по ремонту системы кондиционирования следует выполнять только при полностью разряженной системе.
Так как пары хладагента вредны, рекомендуется разряжать и заряжать систему с использованием специального оборудования, имеющегося на специализированных сервисах по обслуживанию систем кондиционирования.
