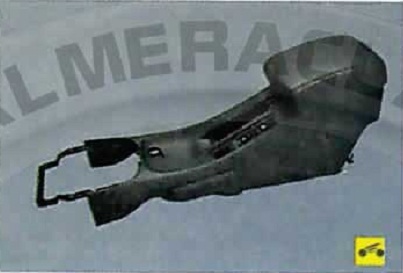

Облицовка тоннеля пола и бокс для мелких предметов, выполняющий одновременно и функцию подлокотника, представляют собой единую деталь.
Вам потребуются: отвертки с плоским и с крестообразным лезвием.

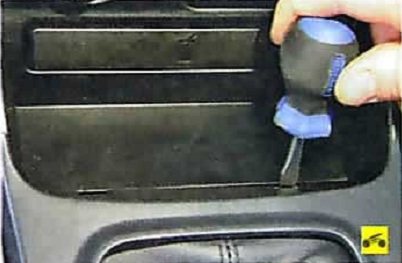

1. Аккуратно подденьте отверткой края рамки чехла рычага управления коробкой передач в местах расположения ее фиксаторов...

ПОЛЕЗНЫЙ СОВЕТ: Для того чтобы не повредить детали, обмотайте лезвие отвертки изоляционной лентой.

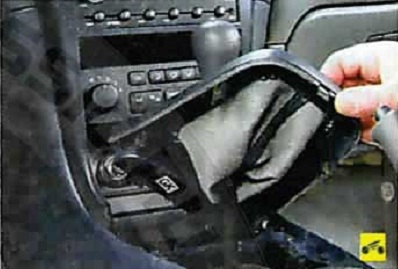

2. ...отсоедините чехол от рамки...

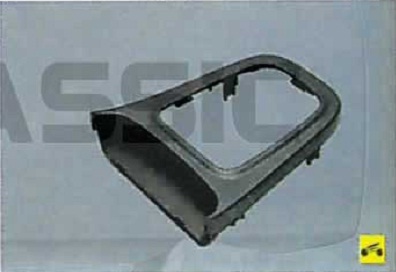

3. ...и снимите рамку.

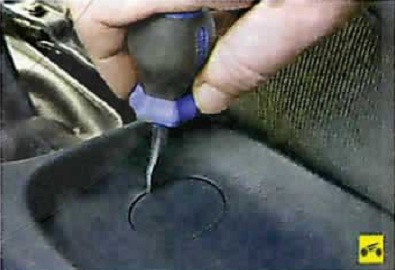

4. Подденьте отверткой заглушку винта крепления облицовки...

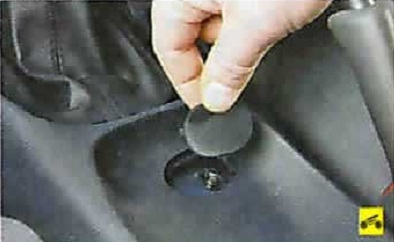

5. ...и снимите заглушку.

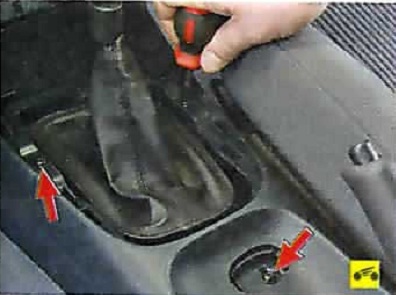

6. Выверните три винта крепления облицовки.



7. Откройте крышку задней пепельницы нажмите на фиксатор...



8. ...и извлеките пепельницу из гнезда облицовки.

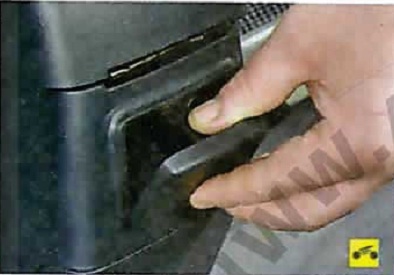

9. Отожмите два фиксатора задней крышки облицовки...



10. ...и снимите крышку.

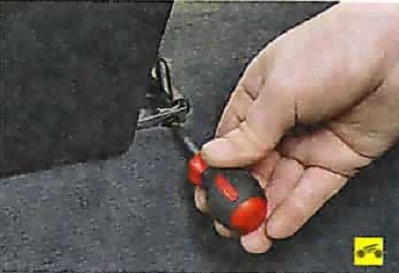

11. Выверните два винта крепления кронштейна облицовки тоннеля пола к основанию кузова...



12. ...и снимите облицовку, отсоединив ко лодки жгута проводов от разъемов выключателей обогрева сидений



13. Выверните четыре винта крепления кронштейна к облицовке тоннеля пола...

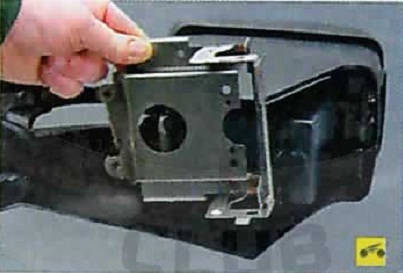

14. ...и снимите кронштейн.
15. Установите снятые детали в порядке обратном снятию.
