Топливную рампу снимают для замены при повреждении (поломка штуцеров), для замены форсунок или для получения доступа к другим узлам.
Вам потребуются: ключ «на 10», торцовая головка «на 12».
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



3. Ослабьте затяжку хомута крепления шланга к топливной рампе...



4. ...и отсоедините топливный шланг от штуцера топливной рампы.

ПРИМЕЧАНИЕ: При снятии шланга может вытечь небольшое количество топлива. Вытрите его ветошью.

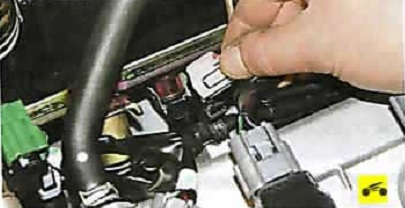

5. Нажимая на фиксаторы колодок моторного жгута проводов...



6. ...отсоедините колодки от разъемов форсунок.

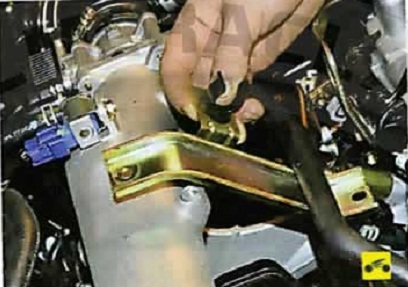

7. Выверните два болта крепления опорно-го кронштейна впускной трубы...



8. ...и снимите кронштейн.

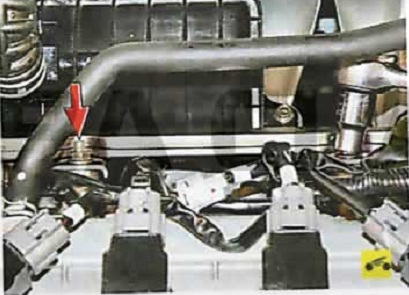

9. Отверните две гайки крепления топливной рампы к впускной трубе...

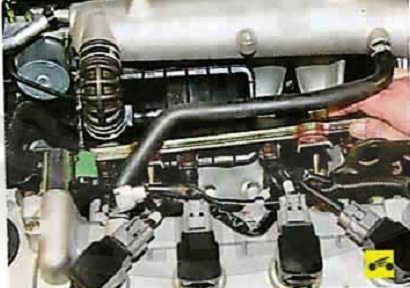

10. ...и снимите рампу, вынимая форсунки из отверстий впускной трубы.

ПРЕДУПРЕЖДЕНИЕ: Если при снятии рампы какая-либо из форсунок останется во впускной трубе, обязательно замените фиксатор этой форсунки.

11. При необходимости снимите с рампы форсунки (см. «Снятие, проверка и установка форсунок»).

ПРИМЕЧАНИЕ: Уплотнительные кольца форсунок за-меняйте новыми при каждом снятии или разборке топливной рампы.

12. Установите топливную рампу в последовательности, обратной снятию, смазав уплотнительные кольца форсунок моторным маслом.
13. Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность соединения шланга с рампой и уплотнений форсунок.
