Воздушный фильтр снимают для получения доступа к другим агрегатам в моторном отсеке и при его повреждении.
Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием, бокорезы.
Для снятия воздушного фильтра выполните следующее.



1. Выверните болт крепления корпуса фильтра, расположенный снаружи корпуса слева.



2. Отсоедините колодку жгута проводов от датчика массового расхода воздуха.

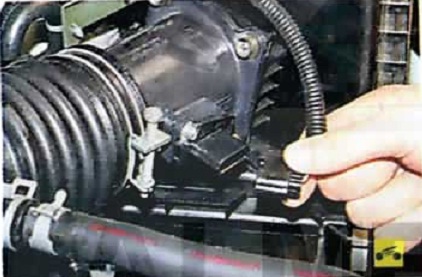

3. Перекусите хомут крепления жгута проводов датчика массового расхода воздуха...



4. ...и хомут крепления шланга сапуна коробки передач к кронштейну воздушного фильтра.

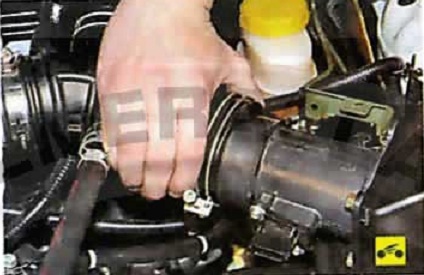

5. Ослабьте затяжку хомута крепления воздухоподводящего рукава...



6. ...и отсоедините рукав от корпуса датчика массового расхода воздуха.



7. Отстегните четыре пружинные защелки крышки воздушного фильтра и снимите крышку.

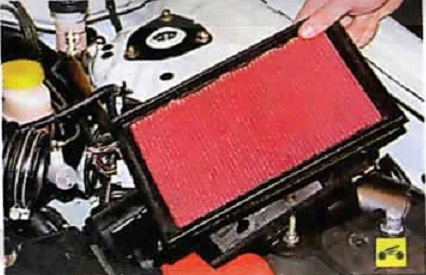

8. Выньте из корпуса воздушного фильтра фильтрующий элемент.

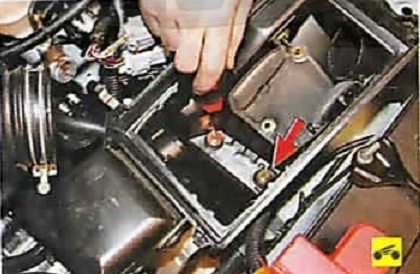

9. Выверните два болта крепления корпуса фильтра, расположенные внутри корпуса...

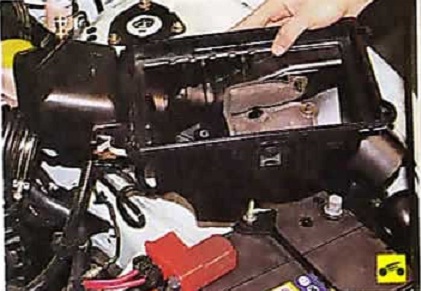

10. ...и снимите корпус воздушного фильтра с автомобиля.



11. Если необходимо заменить крышку воз душного фильтра, то выверните четыре болт< крепления корпуса датчика массового расхода воздуха и отсоедините его от крышки.
12. Установите корпус датчика на новую крышку в порядке, обратном снятию.
13. Установите воздушный фильтр в порядке, обратном снятию.
Для снятия глушителя шума впуска выполните следующее.
1. Снимите правое переднее колесо и установите переднюю часть автомобиля на надежную опору.
2. Снимите подкрылок левого переднего крыла (см. «Снятие и установка подкрылков»).

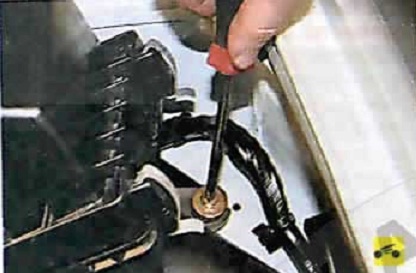

3. Выверните по одному болту креплен»- глушителя шума впуска спереди...



4. ... и сзади...



5. ...снимите глушитель.

ПРИМЕЧАНИЕ:



Так выглядит снятый с автомобиля глушитель шума впуска.
