Масляный насос снимают для ремонта при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при утечке масла через уплотни- тельную прокладку.
Вам потребуются: все инструменты, необходимые для снятия ремней привода генератора, компрессора кондиционера, водяного насоса и насоса гидроусилителя рулевого управления, а также ключ «на 12», торцовые головки «на 12» «на 27».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте масло из масляного картера двигателя (см. «Замена масла в двигателе и масляного фильтра»). I
3. Снимите правое переднее колесо и правый брызговик двигателя (см. «Снятие и установка брызговиков двигателя»).
4. Снимите ремни привода генератора, компрессора кондиционера, водяного насоса и насоса гидроусилителя рулевого управления (см. «Замена ремней привода генератора, компрессора кондиционера, водяного насоса и насоса гидроусилителя рулевого управления»).



5. Выверните болт крепления шкива коленчатого вала...

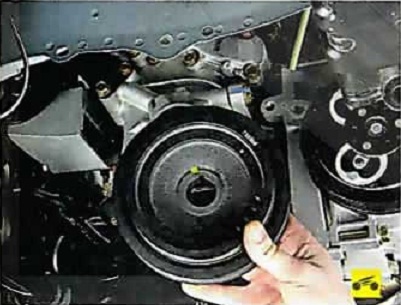

6. ...и снимите шкив с коленчатого вала.

ПОЛЕЗНЫЙ СОВЕТ: Болт крепления шкива коленчатого вала затянут большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V предачу и нажмите на педаль тормоза (это должен сделать помощник).



7. Снимите с носка коленчатого вала ведущую втулку масляного насоса.



8. Снимите водяной насос (см. «Замена водяного насоса»).
9. Снимите масляный картер двигателя (см «Замена уплотнения масляного картера»).



10. Выверните два болта и снимите регулировочный кронштейн насоса гидроусилителя рулевого управления.

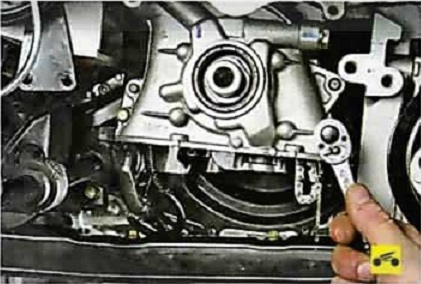

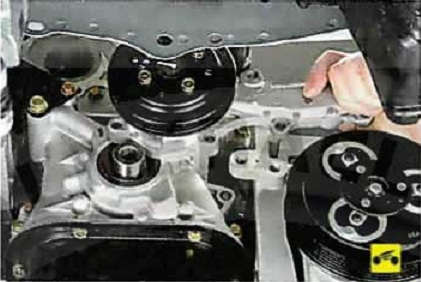

11. Выверните десять болтов крепления передней крышки блока цилиндров...

ПРИМЕЧАНИЕ:

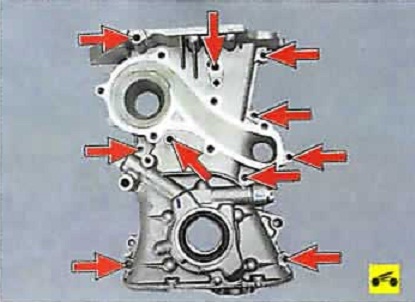

Так расположены отверстия в передней крышке под болты крепления к блоку цилиндров.



12. ...и снимите крышку.

ПРИМЕЧАНИЕ: Масляный насос расположен в передней крышке блока цилиндров.

ПОЛЕЗНЫЙ СОВЕТ: При каждом снятии передней крышки блока цилиндров заменяйте передний сальник коленчатого вала.

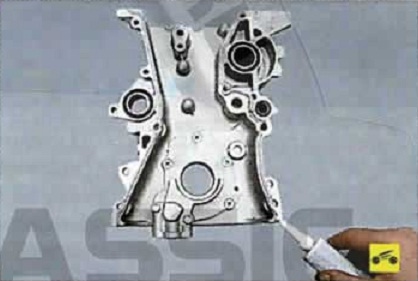

13. Нанесите герметик валиком диаметром 2”3 мм на привалочную поверхность крышки.
14. Установите переднюю крышку в порядке, обратном снятию. Затяните болты крепления крышки моментом 7,0~9,5 Н-м (0,71-0.97 кгс*м).

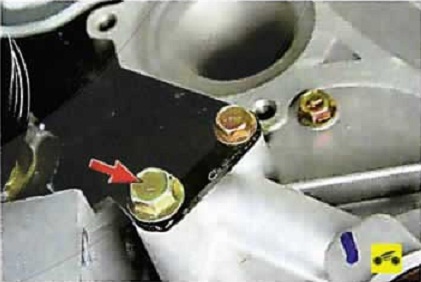

15. Левый болт крепления регулировочного кронштейна насоса гидроусилителя рулевого управления затягивайте моментом 16,7-23,5 Н-м (1,7—2,3 кгом).
16. Установите ведущую втулку масляного насоса.

ПРИМЕЧАНИЕ: При установке ведущей втулки масляного насоса совместите лыски ведущей шестерни насоса с лысками втулки.

17. Установите снятые детали в порядке, обратном снятию.
18. Отрегулируйте натяжение ремней при-вода генератора, компрессора кондиционера, водяного насоса и насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремней привода генератора, компрессора кондиционера, водяного насоса и насоса гидроусилителя рулевого управления»).
19. Залейте масло в двигатель.

ПОЛЕЗНЫЙ СОВЕТ: При установке нового или отремонтированного масляного насоса рекомендуем заменить масляный фильтр.
