1 - ручка открывания двери

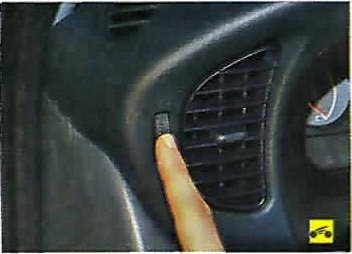

2 - блок управления наружными зеркалами и регулятор електрокорректора света фар








Вращением ручки регулятора в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение метки на рукоятке и цифры на шкале обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:
0 ~ один водитель или водитель и пасса¬жир на переднем сиденье;
1 - все места заняты;
2 - один водитель и груз в багажнике;
3 - все места заняты и груз в багажнике.
Регулировка наружных зеркал заднего вида подробно описана в подразделе «Зеркала заднего вида».

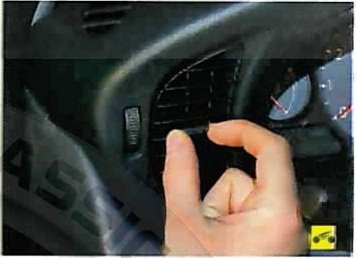

3 - сопло системы вентиляции и отопления салона. Сопла предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции.



Направление потока воздуха изменяют перемещением рукоятки, установленной в центре сопла (вправо-влево), или наклоном дефлекторов (вверх-вниз)





Мощность потока регулируется вращением регулятора.

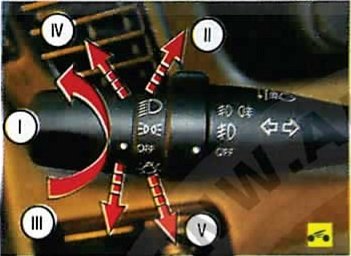

4 - рычаг переключателя наружного освещения и указателей поворота. Рычаг переключателя может занимать следующие положения:
I - поворотом рукоятки вокруг оси рычага последовательно выберите одно из трех фиксированных положений:
OFF - все выключено; TOQZ - включены габаритные огни;
ю - включен ближний/дальний свет;
II - включены указатели правого поворота (фиксированное положение);
III - включены указатели левого поворота (фиксированное положение);
IV - включен дальний свет фар (фиксированное положение);
V - включен дальний свет фар независимо от положения рукоятки (нефиксированное положение).

При перемещении рычага в положение II или
III в комбинации приборов загорается мигающим светом контрольная лампа 3 или 6 (см. рис. 1.7). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении положения II или III только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение. При нахождении рычага в положении IV или V в комбинации приборов загорается контрольная лампа 5.



При повороте переключателя 1 в первое фиксированное положение включаются передние противотуманные фары, при дальнейшем повороте переключателя во второе фиксированное положение включаются передние противотуманные фары и задний противотуманный фонарь.

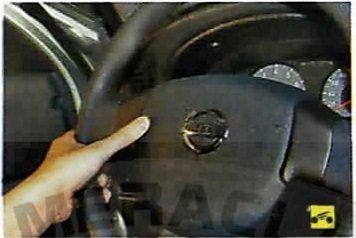

5 - клавиша включения звукового сигнала.



Для того чтобы включить звуковой сигнал, нажмите на клавишу выключателя.

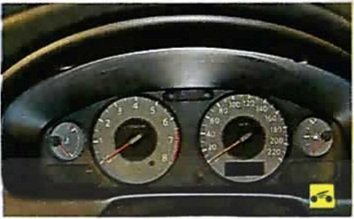

6 - комбинация приборов (см. «Комбинация приборов»).



7 - выключатель (замок) зажигания.

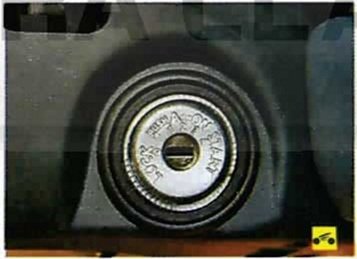

объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:
- LOCK (блокировка) - зажигание выключено, при вынутом ключе включено противоугонное устройство.
Для того чтобы извлечь ключ из замка зажигания, нажмите на ключ, установленный в положение «АСС» (дополнительное оборудование), и, удерживая его нажатым, поверните в положение «LOCK» (блокировка). Из-влеките ключ из замка.
Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.
Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «АСС»;

ПРЕДУПРЕЖДЕНИЕ: Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано, и автомобиль станет неуправляемым.

- АСС (дополнительное оборудование) - зажигание выключено, ключ не вынимается, рулевое управление разблокировано. Включены цепи питания звукового сигнала, наружного освещения, сигнализации даль¬ним светом фар, радиооборудования, прикуривателя и др.;
- ON (включено) - зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, при¬боры и все электрические цепи;
- START (стартер) - включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ON».



8 - рычаг переключателя очистителя и омывателя ветрового стекла включает электрические цепи при включенном зажигании и может занимать следующие положения:
OFF " стеклоочиститель выключен (фиксированное положение);
INT~ включен прерывистый режим работы стеклоочистителя (фиксированное положение). Для того чтобы щетки стеклоочистителя совершили один цикл, нажмите на рычаг в сторону положения «INT» до момента ощутимого сопротивления и отпустите рычаг;
LO - включена первая (низкая) скорость стеклоочистителя (фиксированное положение);
HI - включена вторая (высокая) скорость стеклоочистителя (фиксированное положение);
I - перемещением рычага на себя включается омыватель ветрового стекла (нефиксированное положение). При нажатии на рычаг вслед за омывателем автоматически включится стеклоочиститель, щетки которого со¬вершат несколько рабочих циклов.
Вращением наконечника рычага стекло-очистителя изменяется длительность интервалов работы очистителя в режиме «INT».



9 - кнопка блокировки замков дверей (см. «Замки»).

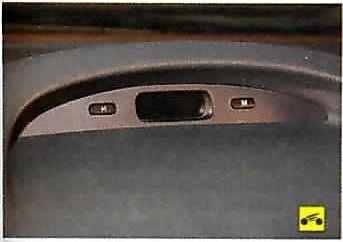

10 - часы. Электронные часы отображают текущее время, когда ключ в замке зажигания находится в положении «ON» (включено) или «АСС» (дополнительное оборудование).
Для установки показаний часов нажмите на соответствующие кнопки:
Н - изменение цифр в разряде «часы»;
М - изменение цифр в разряде «минуты».

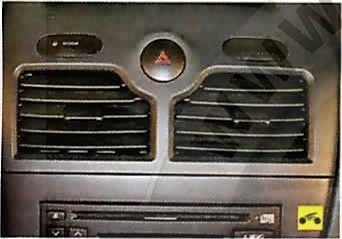

11 - выключатель аварийной сигнализации.
12 - выключатель режима «Snow» (установлен на автомобилях с автоматической ко¬робкой передач) используется для более плавного движения по дорогам в зимнее время.

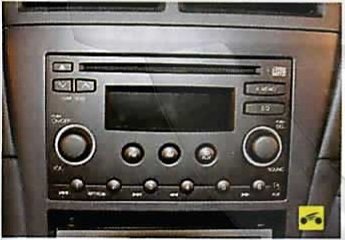

13 - аудиосистема.
14 - клавиша управления стеклоподъемником двери переднего пассажира.
15 - передние динамики аудиосистемы

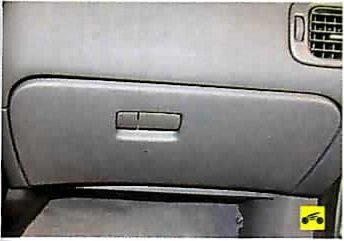

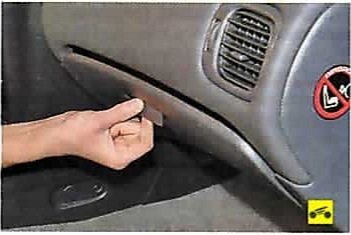

16 - вещевой ящик. Предназначен для хранения мелких вещей...



...и открывается при подъеме ручки замка вверх.



17 - блок управления системой отопления (кондиционирования) и вентиляции салона, см. «Отопление (кондиционирование) и вентиляция салона»).

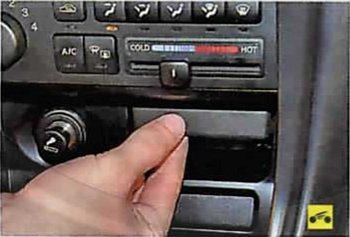

18 - пепельница.



Для того чтобы воспользоваться пепельницей, потяните на себя крышку, взявшись за ее верхний выступ.

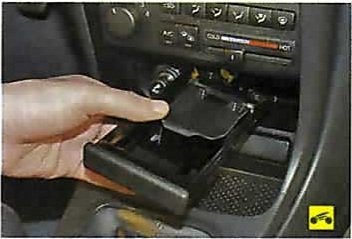

Для очистки пепельницы нажмите на пластину для тушения сигарет...



...и выньте пепельницу из гнезда.

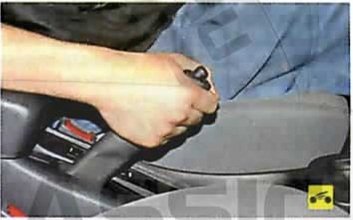

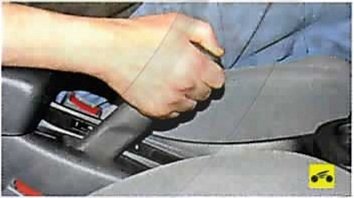

19 - рычаг стояночного тормоза.



Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх - в комбинации приборов загорится красным светом контрольная лампа и заблокируются тормоза задних колес.



Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку на торце рукоятки рычага и опусти¬те рычаг до упора вниз - контрольная лампа должна погаснуть.



20 - рычаг управления коробкой передач.
На рукоятку рычага нанесена схема переключения передач.

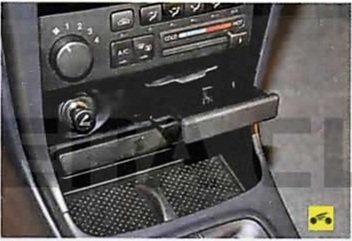

21 - подстаканник.



Для использования подстаканника нажмите на его клавишу - подстаканник автоматически выдвинется. Для того чтобы убрать подстаканник, нажмите на клавишу и задвиньте подстаканник до фиксированного положения.

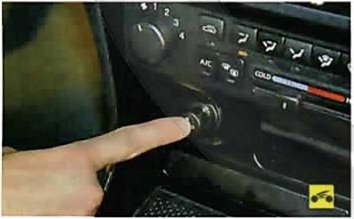

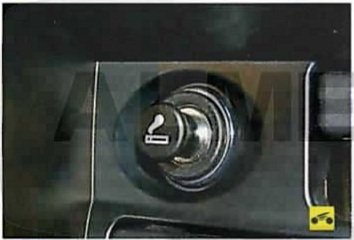

22 - прикуриватель.



Для использования прикуривателя нажми¬те на кнопку его подвижной части. После нагрева спирали в течение 10—20 с подвижная часть автоматически со щелчком вернется в исходное положение.



После этого извлеките прикуриватель для использования.

ПРЕДУПРЕЖДЕНИЯ: Прикуриватель можно включить повторно не ранее чем через 20 с.
Не удерживайте прикуриватель принудительно в нажатом положении.
Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и др.) - это может привести к повреждению электрооборудования автомобиля. Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

23 - педаль акселератора.
24 - педаль тормоза.
25 - педаль сцепления.



26 - рычаг привода замка капота.



27 - ящик для мелких вещей.



28 - блок управления стеклоподъемниками (см. «Стеклоподъемники»).
