Снимаем блок для замены вышедших из строя тяг привода заслонок и лампы подсветки, а также для замены блока в сборе.

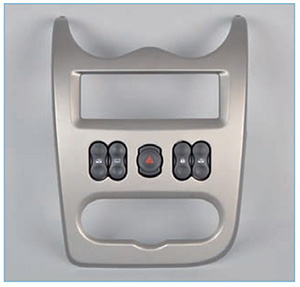

Снимаем накладку консоли панели приборов (см. «Снятие выключателей»)

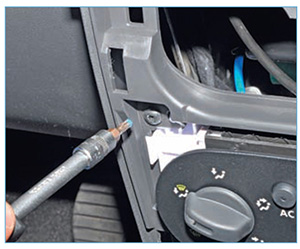

Ключом Torx T-20 отворачиваем два самореза крепления блока

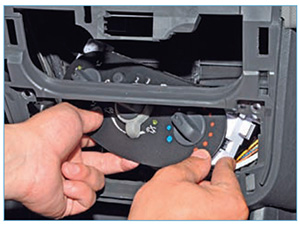

Выводим блок управления из консоли панели приборов
Поджав отверткой фиксатор…
…отсоединяем колодку жгута проводов от блока

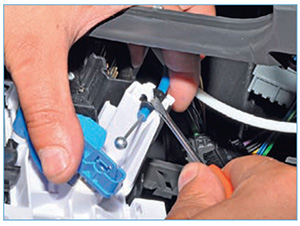

Отсоединяем наконечник тяги привода заслонки регулятора температуры воздуха от сектора регулятора

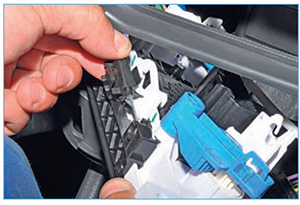

С помощью отвертки выводим оболочку тяги привода заслонки регулятора температуры воздуха из держателя
Выводим оболочку тяги привода заслонки рециркуляции воздуха из держателя

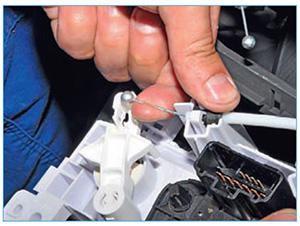

Отсоединяем наконечник тяги привода заслонки рециркуляции воздуха от рычага

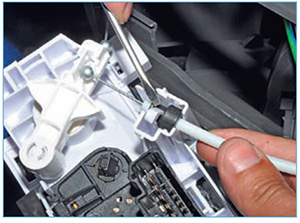

Отсоединяем наконечник тяги привода заслонок распределения потоков воздуха от сектора регулятора
С помощью отвертки отжимаем фиксатор и выводим оболочку тяги привода заслонок распределения потоков воздуха из держателя

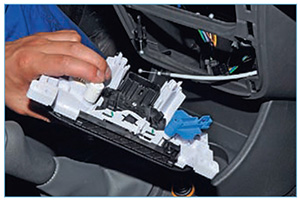

Снимаем блок управления отоплением, вентиляцией и кондиционированием воздуха с панели приборов
Повернув против часовой стрелки патрон лампы подсветки, вынимаем его из блока

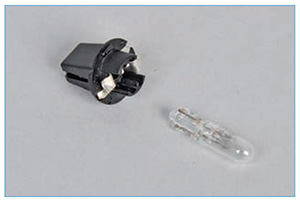

Вынимаем бесцокольную лампу из патрона и заменяем новой W1,2W
Устанавливаем блок управления отоплением, вентиляцией и кондиционированием воздуха в обратной последовательности.
