Работу проводим при замене комбинации приборов, а также при снятии панели приборов и рулевой колонки. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем накладку консоли панели приборов (см. «Снятие выключателей и регуляторов»).

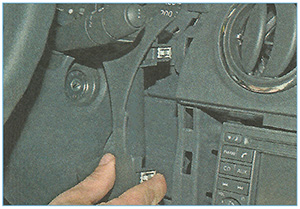

Отверткой поддеваем правую декоративную накладку панели приборов...

...и снимаем ее, преодолевая сопротивление фиксаторов.



Снимаем левую декоративную накладку панели приборов (см. «Снятие выключателей и регуляторов»). Снимаем верхний кожух рулевой колонки (см. «Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля»).



Ключом Тогх Т-20 отворачиваем саморез крепления козырька с левой стороны.



Аналогично отворачиваем саморез крепления козырька с правой стороны.

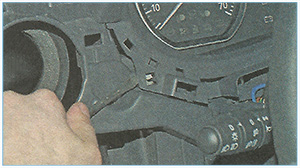

Поддев отверткой нижнюю часть козырька, выводим из зацепления нижний фиксатор с левой стороны.

Поддев отверткой среднюю часть козырька, выводим из зацепления фиксатор с левой стороны.



Аналогичные операции проводим с правой стороны козырька комбинации приборов.


Снимаем козырек, преодолевая сопротивление верхних фиксаторов козырька.

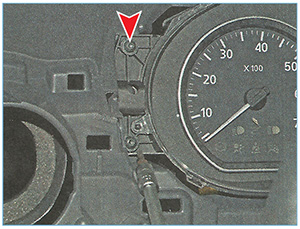

Ключом Тогх Т-20 отворачиваем два самореза крепления комбинации приборов с левой стороны.



Аналогично отворачиваем два самореза крепления комбинации с правой стороны.

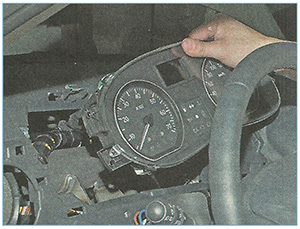

Выводим комбинацию из панели приборов.

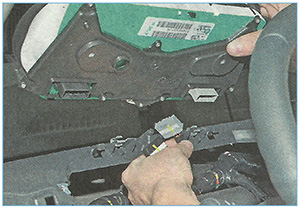

Нажав на фиксаторы колодок проводов, отсоединяем две колодки от разъемов комбинации приборов...



...и снимаем комбинацию приборов. Светодиодные сигнализаторы, установленные в комбинации приборов, впаяны в плату и замене не подлежат. При выходе из строя сигнализатора, стрелочного прибора или дисплея следует заменить комбинацию приборов новой.
Устанавливаем комбинацию приборов в обратной последовательности.
