Ниссан Альмера. Описание предохранителей и реле

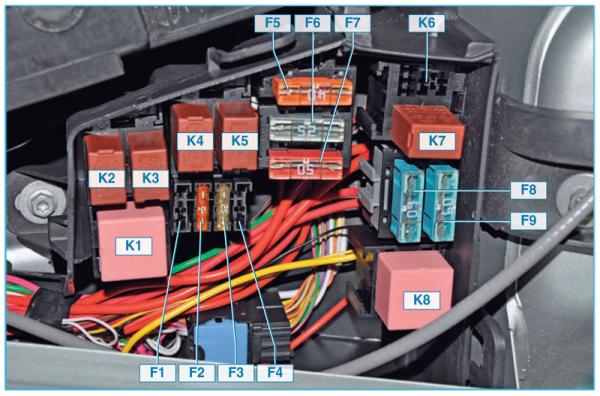

Монтажный блок реле и предохранителей в моторном отсеке:
F1-F9 - предохранители;
К1-К8 - реле
F1-F9 - предохранители;
К1-К8 - реле
| Предохранители монтажного блока в моторном отсеке | |
| Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
| F1 | Не используется |
| F2 (5) | Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем |
| F3 (25) | Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем |
| F4 (30) | Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F5 (40) | Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F6 (25) и F7 (50) | цепи блока управления ABS |
| F8 (60) | Цепи: электропитания всех потребителей, запитываемых от выключателя зажигания; левого под-рулевого переключателя |
| F9 (60) | Цепь электропитания блока предохранителей в салоне |
| Реле монтажного блока в моторном отсеке | ||
| Обозначение | Наименование | Включаемые
цепи |
| К1 | Реле
большой скорости вентилятора системы охлаждения (для автомобиля
с кондиционером) |
Электродвигатель вентилятора системы охлаждения |
| К2 | Реле кондиционера | Электромагнитная муфта компрессора кондиционера |
| К3 | Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
Электродвигатель вентилятора системы охлаждения (на автомобиле с
кондиционером - через резистор) |
| К4 | Реле топливного насоса и катушек зажигания | Топливный насос и катушки зажигания |
| К5 | Главное реле системы управления двигателем | Датчики концентрации кислорода (цепь подогрева); топливные форсунки; клапан продувки адсорбера; обмотки реле К1, К2, К3; ЭБУ системы управления двигателем |
| К6 | Реле прикуривателя | Прикуриватель |
| К7 | Реле противотуманных фар | Лампы противотуманных фар |
| К8 | Реле вентилятора отопителя | Электродвигатель вентилятора отопителя |
Монтажный блок предохранителей в салоне
| Предохранители монтажного блока в салоне автомобиля | |
| Обозначение предохранителя (номинальный ток, А) | Защищаемые
элементы |
| F01 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла; коммутационного блока |
| F02 (5) | Цепи: электропитания комбинации приборов; обмотки реле топливного насоса и катушек зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 (10) | Цепи ламп сигналов торможения |
| F04 (10) | Цепи: указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзе-ра; коммутационного блока |
| F06 (5) | Цепь блока управления автоматической коробкой передач |
| F07 (10) | Цепи ламп света заднего хода |
| F09 (10) | Цепи:
лампы ближнего света левой блок-фары; сигнализатора включения
ближнего света фар в комбинации приборов |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи
электростеклоподъемников передних дверей |
| F14 (30) | Цепи электростеклоподъемников задних дверей |
| F15 (10) | Цепь
блока управления ABS |
| F16 (15) | Цепи обогрева сидений
водителя и переднего пассажира |
| F17 (15) | Цепь
звукового сигнала |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; ламп габаритного света левого заднего фонаря; ламп освещения номерного знака |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; ламп габаритного света правого заднего фонаря; лампы освещения вещевого ящика; подсветки комбинации приборов и органов управления; зуммера коммутационного блока |
| F20 (7,5) | Цепи: лампы и
сигнализатора включения заднего противотуманного фонаря |
| F21 (10) | Цепи элементов обогрева наружных зеркал |
| F23 (20) | Электрооборудование прицепа |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепь омывателя ветрового
стекла |
| F28 (30) | Цепь обогрева заднего стекла и наружных зеркал заднего вида |
| F32 (15) | Цепи: ламп плафона освещения салона; лампы освещения багажника; постоянного питания головного устройства звуковоспроизведения; комбинации приборов |
| F33 (15) | Цепи: аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем; коммутационного блока |
| F34 (20) | Цепи: центрального замка; коммутационного блока |
| F35 (15) | Цепь противотуманных фар |
| F36 (30) | Силовая цепь реле вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал |
| F38 (15) | Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания |
| F39 (10) | Цепь обмотки реле вентилятора отопителя |
Примечание: Предохранители F05, F08, F22, F24, F25, F29-F31 в монтажном блоке, показанном на фото, не установлены.
