Регулировку направления пучков света фар рекомендуется проводить на станции технического обслуживания.
При необходимости приблизительную корректировку направления пучков света можно выполнить самостоятельно.

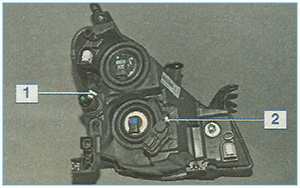

Расположение регуляторов пучков света на корпусе фары: 1 - регулятор ближнего света в горизонтальной плоскости; 2 - регулятор ближнего света в вертикальной плоскости.



Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах.
Располагаем автомобиль на ровной горизонтальной площадке, усаживаем на водительское сиденье помощника или кладем груз 75 кг.
Устанавливаем переключатель корректора фар в положение «О» (один водитель или водитель и пассажир на переднем сиденье) и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.

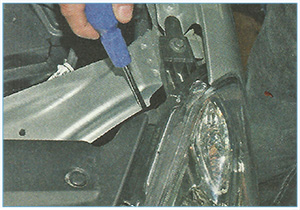

Поворачивая крестообразной отверткой регулятор, расположенный ближе к оси автомобиля, изменяем положение светового пучка в вертикальной плоскости.

Поворачивая крестообразной отверткой регулятор, расположенный ближе к крылу автомобиля, изменяем положение светового пучка в горизонтальной плоскости.



Аналогично регулируем ближний свет другой фары.
Регулировку пучков света противотуманных фар выполняем при тех же условиях, что и при регулировке фар.

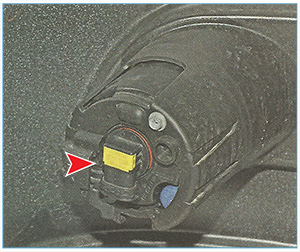

Крестообразной отверткой вращаем пластмассовый регулировочный винт по часовой стрелке для подъема пучка света, или против часовой стрелки -для опускания пучка.



Для регулировки пучков света противотуманных фар в процессе эксплуатации в переднем бампере выполнены отверстия.
Для регулировки...



...вставляем в отверстие крестообразную отвертку с длиной стержня не менее 170 мм.



Аналогично регулируем направление светового пучка другой противотуманной фары.
