Ниссан Альмера (2013+). Снятие радиатора двигателя
Снимаем радиатор для проверки на герметичность (при подозрении на течь) или для замены при его повреждении. Работу выполняем на смотровой канаве или эстакаде. Операции показываем на автомобиле с кондиционером. Демонтируем вентилятор радиатора (см. «Снятие вентилятора радиатора, замена дополнительного резистора»).
Снимаем передний бампер и его усилитель (см. «Снятие переднего бампера»).

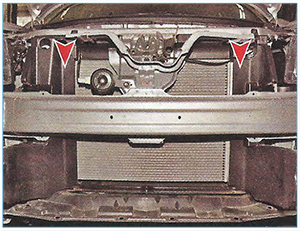

Для доступа к креплениям радиатора необходимо демонтировать два боковых пластмассовых дефлектора радиатора и конденсатора системы кондиционирования воздуха.
Каждый боковой дефлектор крепится четырьмя пистонами: одним пистоном - к верхнему пластмассовому дефлектору радиатора и конденсатора, другим пистоном - к верхней поперечине рамки радиатора и двумя пистонами - к поперечной балке.

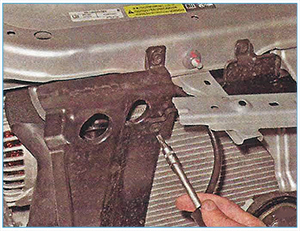

Ключом Тогх Т-30 выворачиваем фиксатор пистона крепления правого
дефлектора к верхнему дефлектору...
...и вынимаем пистон с фиксатором.
Аналогично извлекаем пистон (показан на фото стрелкой) крепления правого дефлектора к верхней поперечине рамки радиатора.

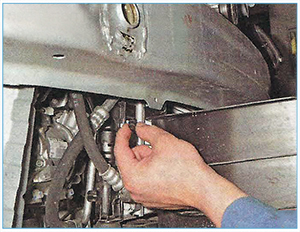

С внутренней стороны поперечной балки ключом Тогх Т-30 выворачиваем фиксатор пистона верхнего крепления дефлектора к балке...
...и вынимаем пистон с фиксатором.
Таким же образом извлекаем пистон с фиксатором нижнего крепления
дефлектора к поперечной балке...

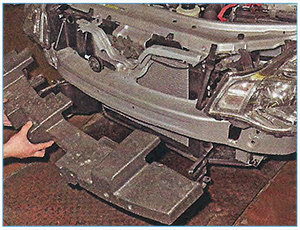

... и снимаем правый дефлектор.
Аналогично снимаем левый дефлектор.

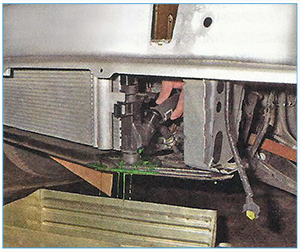

Подставляем под патрубок левого бачка радиатора емкость для слива охлаждающей жидкости. Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга радиатора и сдвигаем хомут по шлангу.
Снимаем шланг с патрубка левого бачка
Снимаем шланг с патрубка левого бачка радиатора, сливая охлаждающую жидкость в подставленную емкость.
Для снятия конденсатора кондиционера, не отсоединяя от него трубок подвода и отвода хладагента...
...с правой стороны радиатора отверткой поджимаем фиксатор держателя
(выполненного на бачке радиатора) верхнего кронштейна конденсатора...
...и приподнимаем правую часть конденсатора так, чтобы фиксатор остался
бы в поджатом состоянии.
Аналогичную операцию выполняем на левом бачке радиатора...
...и приподнимаем конденсатор, выводя его кронштейны (два верхних и два
нижних) из держателей на бачках радиатора.

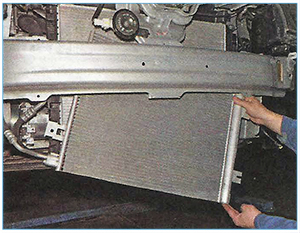

Осторожно, чтобы не повредить конденсатор и его трубки, опускаем конденсатор на пол и фиксируем его.
Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и, сдвинув хомут по шлангу...
... снимаем подводящий шланг радиатора с патрубка правого бачка радиатора.
Если шланг отсоединить от патрубка не удалось (так как патрубок находится в труднодоступном месте)...

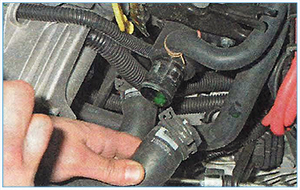

...то можно отсоединить верхний конец шланга от патрубка крышки
термостата.

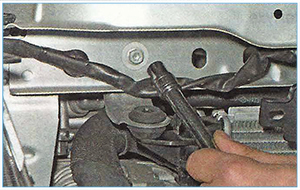

С правой стороны головкой «на 10» отворачиваем болт кронштейна верхнего
крепления радиатора...
...и снимаем кронштейн со штифта радиатора.
Аналогично снимаем кронштейн верхнего крепления радиатора с левой стороны.
Приподнимаем радиатор системы охлаждения, выводя два штифта его нижнего
крепления из резиновых подушек, вставленных в отверстия подрамника
передней подвески...
...и вынимаем радиатор вниз.
Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки радиатора деревянными пробками, подводим к нему через одну из пробок сжатый воздух под давлением около 0,1 МПа (1 кгс/см2) и опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не должно наблюдаться появление пузырьков воздуха. Негерметичный радиатор заменяем новым. Устанавливаем радиатор в обратной последовательности. При необходимости заменяем резиновые подушки нижнего крепления радиатора новыми. Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в расширительном бачке до нормы (см. «Замена охлаждающей жидкости»).
