Ниссан Жук. ЗАМЕНА ВНУТРЕННЕЙ РУЧКИ ПРИВОДА ЗАМКА ЗАДНЕЙ ДВЕРИ

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 10».

ПРИМЕЧАНИЕ

Показано снятие внутренней ручки привода замка левой задней двери. Внутреннюю руч­ку привода замка правой задней двери сни­мают и устанавливают аналогично.

1.    Снимите обивку задней двери (см. «Снятие и установка обивки задней двери», с. 257).





2.

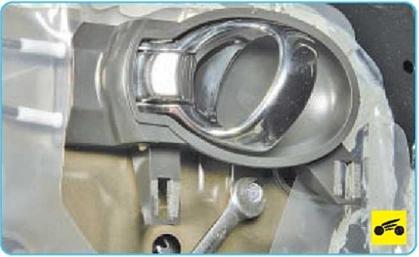

Выверните болт крепления внутренней ручки к внутренней панели двери...

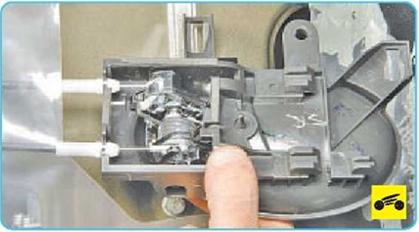

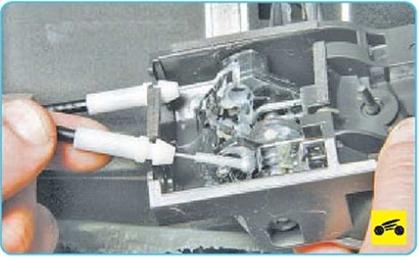

4.    Выведите наконечник оболочки верх­него троса привода замка из паза на корпу­се внутренней ручки...

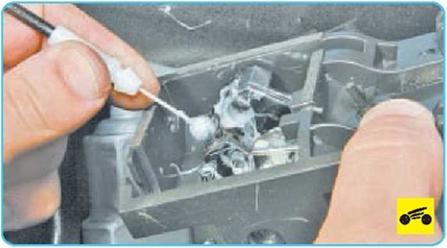

5.    ...и выведите наконечник троса из паза рычага ручки.

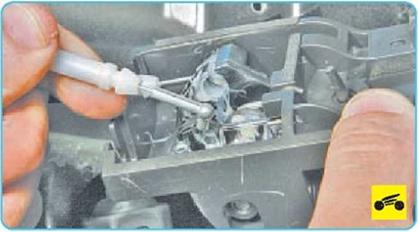

6.    Аналогично отсоедините наконечник нижнего троса привода замка от внутрен­ней ручки и снимите ручку.

7.    Установите внутреннюю ручку привода замка задней двери и все снятые детали в порядке, обратном снятию.





Ниссан Жук. ЗАМЕНА НАРУЖНОЙ РУЧКИ ПРИВОДА ЗАМКА ЗАДНЕЙ ДВЕРИ

Вам потребуется ключ «на 10». ПРИМЕЧАНИЕ

Показано снятие наружной ручки привода замка левой задней двери. Наружную ручку привода замка правой задней двери снима­ют и устанавливают аналогично.

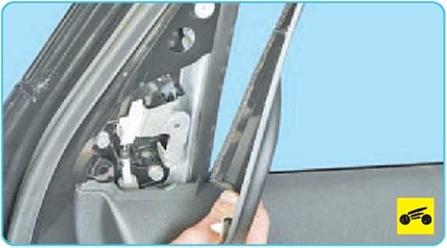

1.     Подденьте и, преодолевая сопротив­ление фиксаторов крепления, снимите де­коративную накладку рамки двери.

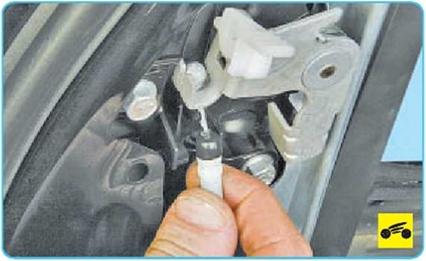

2.     Подденьте фиксирующую скобу нако­нечника троса привода замка двери...







4.     Подденьте оболочку троса привода замка двери...





5.     ...и выведите ее из паза кронштейна крепления наружной ручки привода замка.

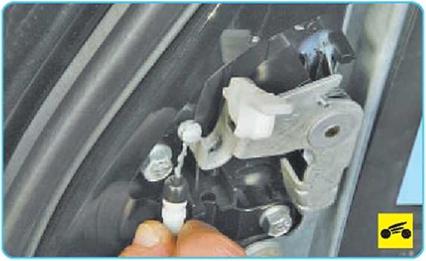

6.     Отсоедините наконечник троса приво­да замка двери от рычага наружной ручки.





7.     Выверните три болта кронштейна крепления наружной ручки к рамке двери.





8.     С наружной стороны двери возьмитесь за кронштейн крепления наружной ручки...

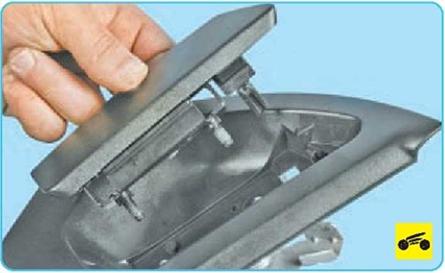

10.  Отверните две гайки крепления наруж­ной ручки привода замка к кронштейну...





11.  ...и снимите ручку с кронштейна.

12.  Установите наружную ручку и все сня­тые детали в порядке, обратном снятию.
