Ниссан Жук. ЗАМЕНА ВНУТРЕННЕЙ РУЧКИ ПРИВОДА ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

Вам потребуются: отвертки с плос­ким и крестообразным лезвием, ключ «на 10».

ПРИМЕЧАНИЕ

Показано снятие внутренней ручки привода замка левой передней двери. Внутреннюю ручку привода замка правой передней двери снимают и устанавливают аналогично.

1.   Снимите обивку передней двери (см. «Снятие и установка обивки передней двери», с. 251).

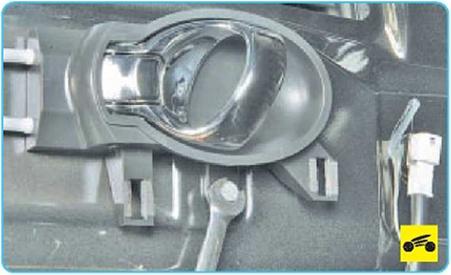

2.   Выверните болт крепления внутренней ручки передней двери к внутренней панели двери...









4.   Развернув ручку, выведите наконечник оболочки верхнего троса привода замка из паза на корпусе внутренней ручки...

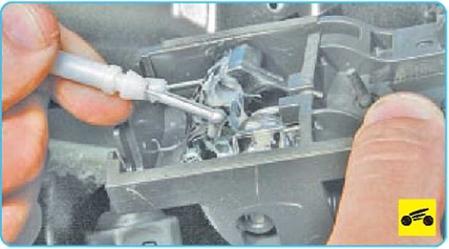

5.   ...и выведите наконечник троса из паза рычага ручки.





6.   Аналогично отсоедините наконечник нижнего троса привода замка от внутрен­ней ручки и снимите ручку.





7.    Установите внутреннюю ручку привода замка передней двери и все снятые детали в порядке, обратном снятию.



Ниссан Жук. ЗАМЕНА НАРУЖНОЙ РУЧКИ И ВЫКЛЮЧАТЕЛЯ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

Вам потребуются: ключи «на 10», TORX ТЗО, отвертки с плоским и кресто­образным лезвием.

ПРИМЕЧАНИЯ

Работа показана на примере элементов с ле­вой стороны автомобиля, с правой стороны рассматриваемые элементы снимают и ус­танавливают аналогично.

Выключатель замка двери установлен толь­ко на левой передней двери, на правой пе­редней двери на месте выключателя замка установлена заглушка.

1.    Снимите обивку и влагозащитную пленку передней двери (см. «Снятие и уста­новка обивки передней двери», с. 251).

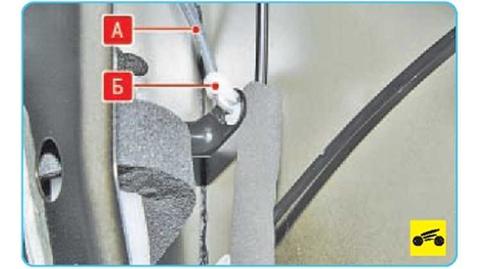

2.    Снимите фиксатор Б с тяги А выключа­теля замка передней двери и отсоедините тягу от рычага замка.

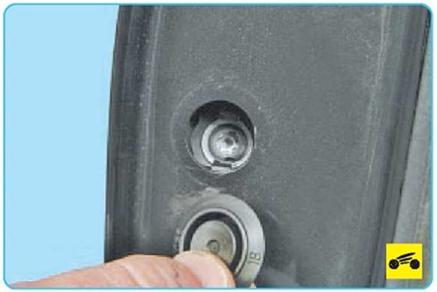

3.    Подденьте заглушку отверстия в пане­ли двери, через которое открывается до­ступ к болту крепления выключателя замка передней двери...



5.  Выверните болт крепления выключате­ля замка двери и извлеките болт из отвер­стия.





6.  Извлеките выключатель замка из поло­сти двери.

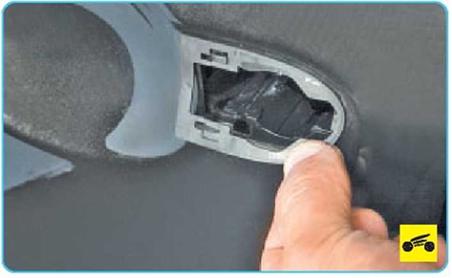

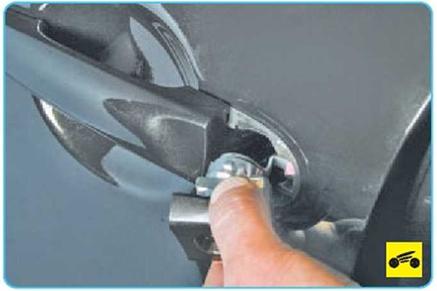

9.    Подденьте и снимите уплотнительные прокладки наружной ручки: заднюю...

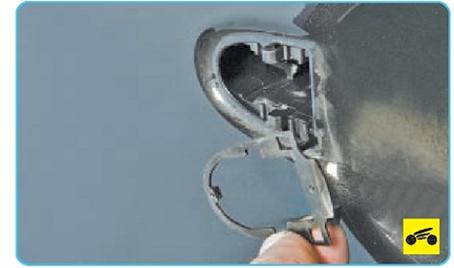

11.      Выведите кронштейн крепления на­ружной ручки привода замка из места уста­новки и отведите от двери на длину присо­единенного троса.





12.      Подденьте оболочку троса привода замка двери...

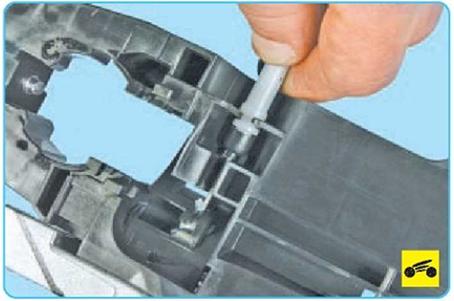

13.      ...и отсоедините оболочку троса от кронштейна крепления наружной ручки.

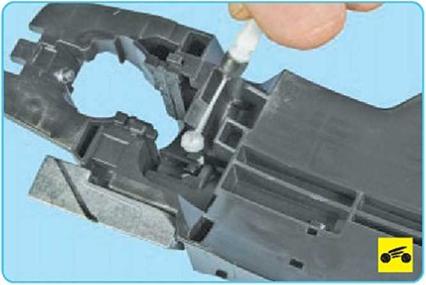

14.   Отсоедините наконечник троса при­вода замка двери от кронштейна крепления наружной ручки и снимите кронштейн.















17..       .. и выключатель замка в вредней две­ри в порядке, обратном снятию.
