Ниссан Жук. СНЯТИЕ И УСТАНОВКА ТЕРМОЭКРАНОВ ГЛУШИТЕЛЯ ДВИГАТЕЛЯ HR16DE, MR16DDT



Вам потребуются: ключи «на 8», «на 10», торцовая головка «на 10», пас­сатижи, отвертка с плоским лезвием.

Во время работы двигателя система выпу­ска отработавших газов нагревается до вы­сокой температуры, поэтому при сильном механическом повреждении термоэкранов, установленных над элементами системы, обязательно замените их. Помимо сниже­ния уровня комфорта в салоне, неисправ­ность термоэкранов может привести к обуг­ливанию термошумоизоляции пола кузова.

Для снятия верхнего термоэкрана выпу­скного коллектора выполните следующее.

1.    Снимите впускную трубу (см. «Снятие и установка впускной трубы», с. 109).

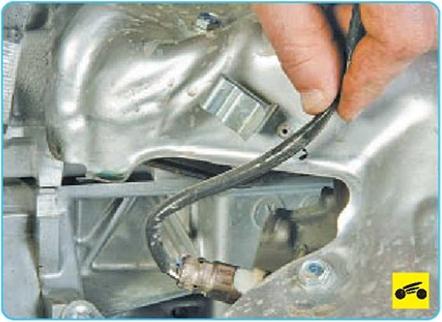

2.    Выведите жгут проводов управляюще­го датчика концентрации кислорода из дер­жателя на термоэкране.

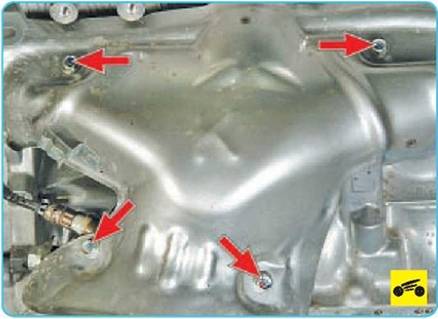

3.         Выверните четыре болта крепления термоэкрана выпускного коллектора...





4.       ...и снимите термоэкран.

5.       Установите термоэкран выпускного коллектора в порядке, обратном снятию.

Для снятия термоэкрана приемной трубы выполните следующее.

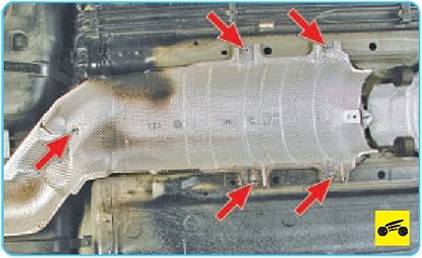

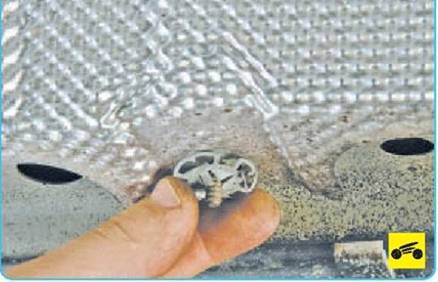

1.       Отверните четыре фиксатора крепле­ния термоэкрана дополнительного глуши­теля.

ПРИМЕЧАНИЕ





2.    Снимите термоэкран приемной трубы.

3.     Установите термоэкран приемной тру­бы в порядке, обратном снятию.

Для снятия термоэкрана дополнитель­ного глушителя выполните следующее.







2...и снимите термоэкран.

3.    Установите термоэкран дополнительно­го глушителя в порядке, обратном снятию.

Для снятия термоэкрана трубы допол­нительного глушителя выполните следу­ющее.







2.      ...и два фиксатора заднего крепления термоэкрана трубы дополнительного глу­шителя..



4.     Установите термоэкран трубы допол­нительного глушителя в порядке, обратном снятию.

Для снятия термоэкрана основного глушителя выполните следующее.

1. Не разъединяя фланцы основного и дополнительного глушителей, снимите с кронштейнов основного глушителя по­душки его подвески (см. «Снятие и установ­ка основного глушителя», с. 115).

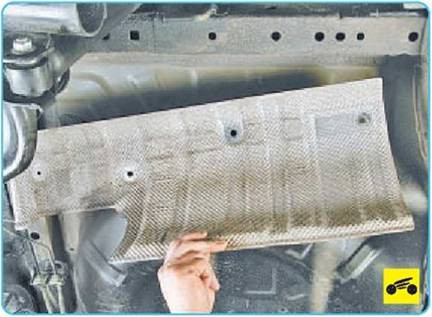

3.    ...и снимите термоэкран.

4.    Установите термоэкран основного глу­шителя в порядке, обратном снятию.
