Ниссан Жук. ОТОПЛЕНИЕ, КОНДИЦИОНИРОВАНИЕ И ВЕНТИЛЯЦИЯ

Система отопления, кондиционирова­ния и вентиляции, установленная на ав­томобиле, эффективно действует при за­крытых окнах и представляет собой единый комплекс, обеспечивающий мак­симально комфортные условия в автомо­биле независимо от погодных условий и температуры окружающей среды. Тем­пература в салоне регулируется смешива­нием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность возду­ха, очищает его от пыли. Отопитель повы­шает температуру воздуха при любых ре­жимах работы системы.

Комплекс обеспечивает малоинерцион­ное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество посту­пающего в салон воздуха в основном опре­деляется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.





Наружный воздух может поступать в са­лон через окна дверей при опущенных стеклах и воздухонагнетатель, располо­женный перед ветровым окном.

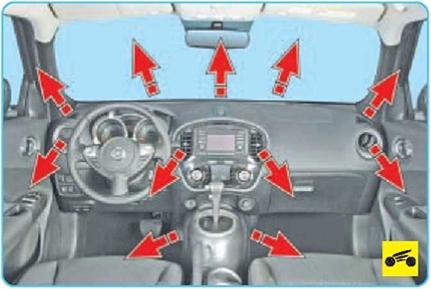

Воздух из воздухонагнетателя может по­ступать в салон автомобиля через сопла обдува ветрового окна, боковые и цент­ральные сопла, нижние сопла корпуса ото­пителя.

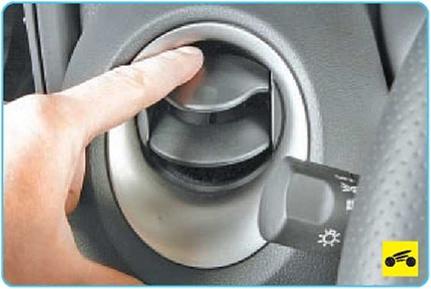

Для направления потока воздуха через боковые сопла обдува слегка надавите на край шторки сопла и откройте шторки, затем...

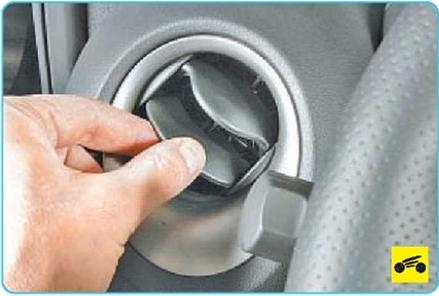

...вращая дефлектор, изменяйте направ­ление воздушного потока.













Для направления потока воздуха через центральные сопла обдува поворачивайте рукоятки в нужную сторону

Объем, температуру, направление и ин­тенсивность воздушных потоков регулиру­ют переключателями, установленными в блоке управления системой отопления, кондиционирования и вентиляции.

На панели блока управления системой (рис. 1.13) расположены следующие орга­ны управления:

1     - выключатель автоматического ре­жима/регулятор температуры. При на­жатии на клавишу включается система климат-контроля.

2     - клавиша включения системы кон­диционирования. При нажатии на кнопку включается система кондиционирования и загорается сигнализатор включения кон­диционера.

3      - клавиша выключения автоматиче­ского режима.

4      - клавиша выбора режима управле­ния климатом.

5      - дисплей. Отображает информацию о режимах и параметрах системы.

6      - клавиша выбора режима управле­ния рабочими функциями.

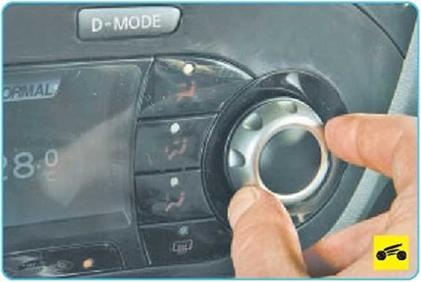

Для повышения температуры воздуха по­ворачивайте ручку регулятора по часовой стрелке, для снижения - против часовой стрелки. Вы можете установить температу­ру от 16 до 28 °С (с шагом 0,5 °С). В положе­нии, соответствующем минимальной (ниже 16 ’С) температуре, система переключается в режим непрерывного охлаждения, а в по­ложении, соответствующем максимальной (выше 28 °С) температуре, - в режим непре­рывного нагрева. В обоих случаях постоян­ная температура поддерживаться не будет.

7      - клавиша подачи воздуха в верх­нюю и нижнюю части салона.

8      - клавиша подачи воздуха в верх­нюю часть салона.





9      - регулятор производительности вентилятора. Для повышения производи­тельности вентилятора поворачивайте регу­лятор по часовой стрелке, для уменьшения - против.

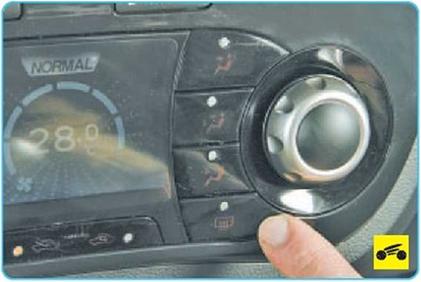

10        - клавиша выключателя обогрева окна двери задка и наружных зеркал заднего вида. При нажатии на клавишу включается обогреватель окна двери задка

и загорается сигнализатор в клавише. Для выключения обогрева нажмите клавишу по­вторно.

11        - клавиша подачи воздуха в ни­жнюю часть салона.

12        - клавиша включения режима ре­циркуляции. При нажатии на кнопку вклю­чается режим рециркуляции и загорается сигнализатор в клавише. Этот режим ис­пользуют для быстрого прогрева салона в холодное время года, а также при повы­шенной запыленности и загазованности окружающего воздуха.



При высоких значениях температуры возду­ха снаружи и внутри в режиме «AUTO» авто­матически включается рециркуляция для быстрого охлаждения салона.



Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.

13        - клавиша включения притока на­ружного воздуха. При нажатии на кнопку загорается сигнализатор включения прито­ка наружного воздуха.

14        - клавиши подачи воздуха в ни­жнюю часть салона, на ветровое стекло и стекла передних дверей;

15

- клавиша подачи воздуха на вет­ровое стекло и стекла передних дверей.

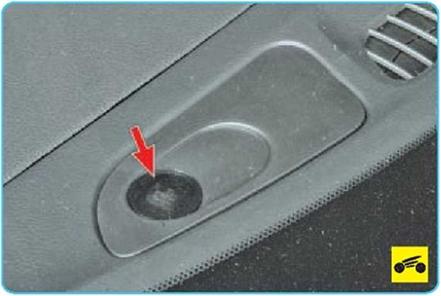

...и температуры воздуха в салоне. Датчик солнечной освещенности рас­положен в верхней части панели приборов возле ветрового окна. В зависимости от степени освещенности салона солнеч­ными лучами по сигналам датчика потоки воздуха направляются в область лица или ног водителя и переднего пассажира. Это
обеспечивает наиболее эффективный ре­жим работы системы управления климатом и более комфортное распределение воз­душных потоков в салоне температуры воз­духа в салоне.

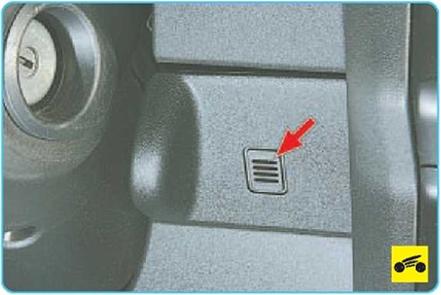

Для исключения неверных показаний зна­чений температуры в передней части пане­ли приборов со стороны водителя установ­лен датчик температуры воздуха в салоне.

Система обеспечивает равномерное те­чение воздуха из передней части салона автомобиля через корпус датчика. Для нор­мального движения воздуха предохраняйте входное отверстие датчика температуры воздуха в салоне. Особенно запрещается подносить всасывающий наконечник трубы пылесоса к входному отверстию корпуса. При затрудненном прохождении воздуха через отверстие датчика нарушается нор­мальное функционирование системы авто­матического управления климатом.



Для правильной работы системы климат-контроля не закрывайте посторонними предметами эти датчики, держите открыты­ми центральные и боковые сопла системы вентиляции и отопления.

Если система климат-контроля находится в режиме «AUTO» при низкой температуре на­ружного воздуха, поток воздуха будет на­правляться на ветровое и боковые стекла до тех пор, пока температура двигателя не достигнет рабочей.
