Ниссан Жук. ОРГАНЫ УПРАВЛЕНИЯ

Расположение органов управления пока­зано на рис. 1.6. Для удобства пользования на рукоятки, кнопки и контрольно-измерительные приборы, расположенные на пане­ли приборов и рулевом колесе, нанесены символы их функционального назначения.

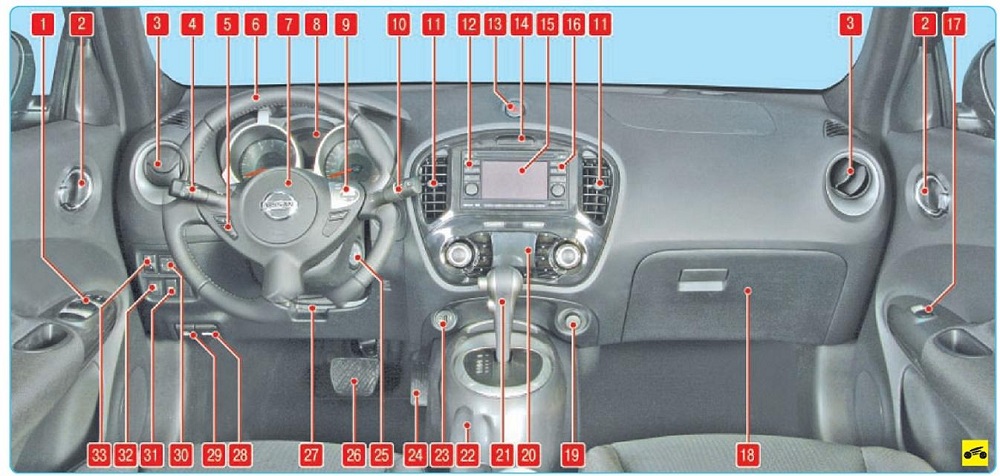

Рис. 1.6. Панель приборов



Ниссан Жук. ПАНЕЛЬ ПРИБОРОВ - ЧАСТЬ 1

На панели приборов расположены следу­ющие органы управления и контрольно-измерительные приборы (рис. 1.6).









1    - центральный блок управления стек­лоподъемниками расположен в подлокот­нике двери водителя. Блок объединяет вы­ключатели электростеклоподъемников всех дверей, а также выключатель системы цент­рализованной блокировки замков дверей.





2    - внутренняя ручка замка передней двери позволяет открывать переднюю дверь из салона автомобиля.





(сопло закрыто) предназначено для на­правления потока воздуха из отопителя или кондиционера.

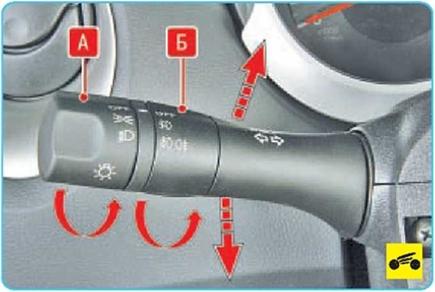

-         режим включения указателей поворота. Переведите рычаг вверх или вниз до включе­ния указателей поворота. При перемещении рычага вверх или вниз в комбинации прибо­ров начинает мигать сигнализатор 17 (см. рис. 1.7). При возврате рулевого колеса в по­ложение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопро­тивления, не фиксируя рычаг. При отпуска­нии рычаг вернется в исходное положение;

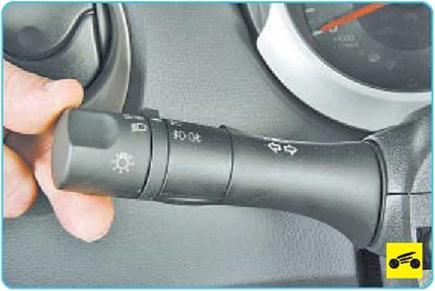

-         режим включения света фар. что­бы включить свет в фарах, поверните руко­ятку А рычага переключателя вокруг ее оси. В режиме включения света фар переключа­тель может занимать три положения:

OFF - все выключено;

-       включены габаритные огни в пе­редних и задних фонарях, а также подсвет­ка комбинации приборов. При включении габаритных огней в комбинации приборов загорается сигнализатор 28 (см. рис. 1.7);

-       включен ближний/дальний свет

фар.





Чтобы переключить свет фар с ближнего на дальний, переместите рычаг от себя. При включении дальнего света фар в ком­бинации приборов загорается сигнализа­тор 22 (см. рис. 1.7).





Для сигнализации дальним светом фар потяните за рычаг переключателя на себя и отпустите. При включении дальнего света фар в комбинации приборов загорается сигнализатор 22 (см. рис. 1.7).

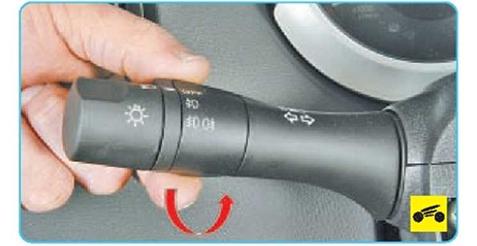

Чтобы включить противотуманные фары и задний противотуманный фонарь, повер­ните рукоятку Б рычага переключателя во­круг ее оси из положения «OFF» до щелчка, при этом включатся противотуманные фары.

При дальнейшем повороте переключате­ля (до второго щелчка) в дополнение к про­тивотуманным фарам включится и задний противотуманный фонарь.

При включении противотуманных фар и заднего противотуманного фонаря в ком­бинации приборов загораются сигнализа­торы 24 и 26 соответственно (см. рис. 1.7).

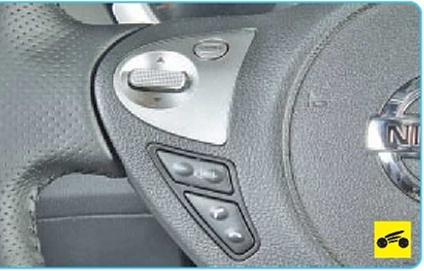

5    - блок управления аудиосистемой и системой Hands Free расположен на ру­левом колесе и состоит из следующих кла­виш и кнопок:





-       кнопка выбора источника сигнала. При нажатии на кнопку «SOURCE» режим рабо­ты аудиосистемы переключается с радио­приемника на CD-проигрыватель или от внешних устройств;





-       клавиша прокрутки. В режиме радио­приемника нажатием на клавишу вверх или вниз в течение менее 1,5 с переключают предварительно запрограммированные радиостанции.

Нажатие на клавишу вверх или вниз в те­чение более 1,5 с позволяет перейти в ре­жим автоматического поиска следующей или предыдущей по частоте радиостанции.

В режиме проигрывателя компакт-дис­ков нажатием на клавишу вверх переходят к воспроизведению следующей записи, на­жатием клавиши вниз переходят к началу текущей записи;





-       клавиша регулировки громкости аудио­системы: «+»- увеличение громкости,«-»- уменьшение громкости;

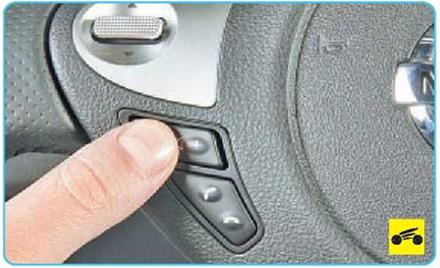

-       клавиша включения/выключения систе­мы Hands Free для использования мобиль­ного телефона.

Пользоваться мобильным телефоном с функцией Hands Free Bluetooth можно толь­ко в том случае, если ключ находится в замке зажигания в положении «ON» или «АСС».

Чтобы воспользоваться мобильным те­лефоном с системой Bluetooth с функцией распознавания голосовых команд, необхо­димо подключить телефон с функцией Bluetooth к телефонной системе связи Bluetooth автомобиля.



При получении входящего звонка или посыл­ке исходящего вызова во время работы ау­диосистемы на дисплее аудиосистемы отоб­ражается соответствующее сообщение и ау­диосистема автоматически приглушает звук до окончания сеанса связи.









Голосовые команды принимаются с помо­щью микрофона, расположенного около вну­треннего зеркала заднего вида.

6   - рулевое колесо

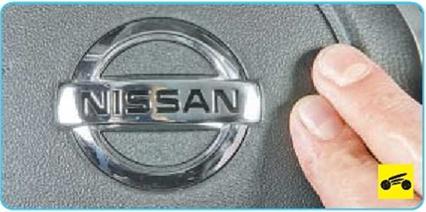

7    - клавиша включения звукового сиг­нала. Для подачи звукового сигнала нажми­те на центральную часть рулевого колеса.
