Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ОТОПЛЕНИЯ, КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ САЛОНА
Вам потребуются: отвертка с крестообразным и плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
|

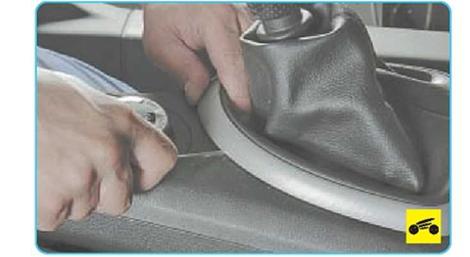

2. Аккуратно подденьте отверткой край рамки чехла рычага управления коробкой передач...
|
|
|

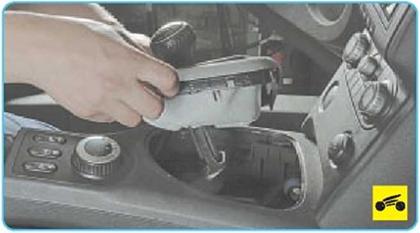

3. ...извлеките рамку из гнезда облицовки тоннеля пола,преодолевая упругое сопротивление ее фиксаторов, и поднимите чехол по рычагу.
|
|

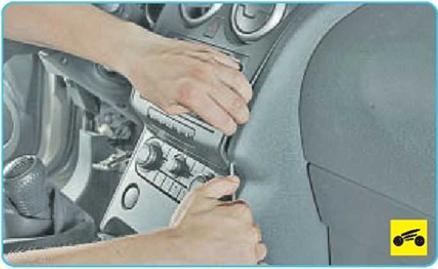

4. Аккуратно отожмите отверткой пружинные фиксаторы с правой стороны центральной накладки панели приборов в ее средней...
|
5. ...и нижней частях... |
|
|

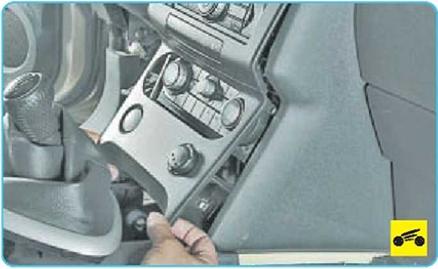

6. ...отсоедините накладку от панели приборов...
|
7. ...и отведите ее немного назад. |
|
|

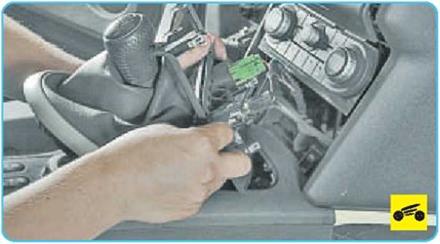

8. Нажмите на фиксатор колодки жгута проводов прикуривателя...
|
|
|
9. ...и отсоедините колодку.
|

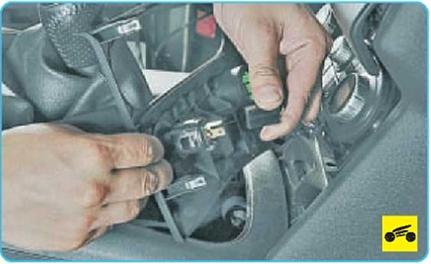

10. Нажмите на фиксатор колодки жгута проводов кнопки управления вентиляционной решеткой...
|
|
11. ...отсоедините колодку и снимите центральную накладку панели приборов.
|
|
12. Отведите верхнюю центральную накладку панели приборов.
|
|

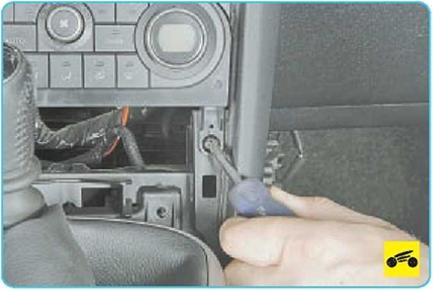

13. Выверните три винта крепления блока управления системой отопления, кондиционирования и вентиляции салона...
|
Так расположены винты крепления блока управления системой отопления, кондиционирования и вентиляции салона к кронштейнам панели приборов. |
|
|

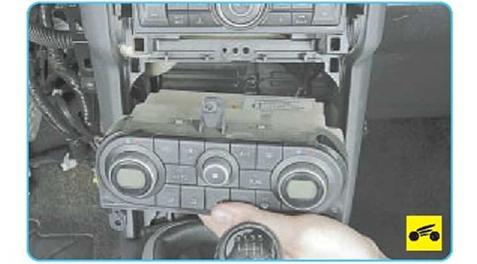

14. ...извлеките блок из ниши консоли и разверните его.
|
|
15. Нажмите на фиксатор колодки жгута проводов...
|
|
16. ...отсоедините колодку и снимите блок управления системой отопления, кондиционирования и вентиляции салона.
ПРИМЕЧАНИЕ
Блок управления системой отопления, кондиционирования и вентиляции неремонтопригоден и заменяется в сборе.
17. Установите блок управления системой отопления, кондиционирования и вентиляции салона и все детали в порядке, обратном снятию.
18. Установите накладки центральной консоли панели приборов в порядке, обратном снятию.
