Nissan Qashqai, Qashqai+2. ЗАМЕНА ПОДШИПНИКА ШКИВА ПРИВОДА КОМПРЕССОРА КОНДИЦИОНЕРА





Шкив установлен на шариковом двухряд­ном подшипнике, который во время эксплуа­тации не требует регулировки и смазки. При выпрессовке подшипник разрушается, поэтому выпрессовывайте его только для замены.

Вам потребуются: ключ TORX ТЗО, пресс или приспособление для выпрес- совки подшипников, отвертка с плоским лезвием...

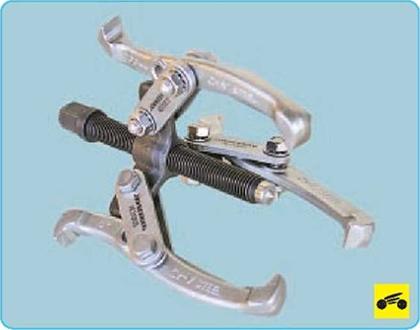

...и съемник стопорного кольца под­шипника.

1.    Удалите хладагент из системы кондицио­нирования (см. «Удаление хладагента из сис­темы кондиционирования», с. 326).

2.    Снимите компрессор кондиционера (см

«Снятие и установка компрессора кондицио­нера», с. 327).


3.     Удерживая вал ротора от проворачива­ния, выверните болт крепления прижимной пластины.

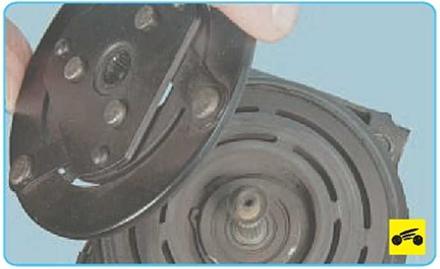

4.     Снимите прижимную пластину с вала компрессора.

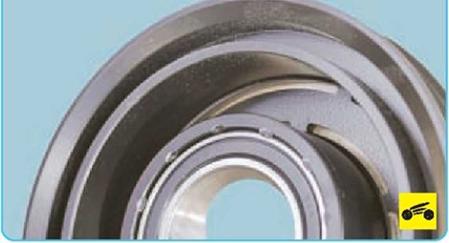

5.     Осмотрите рабочие поверхности трения шкива...





6.     ...и прижимной пластины, обращая вни­мание на отсутствие глубоких рисок, задиров, явных следов износа и перегрева. При необ­ходимости замените дефектные детали.

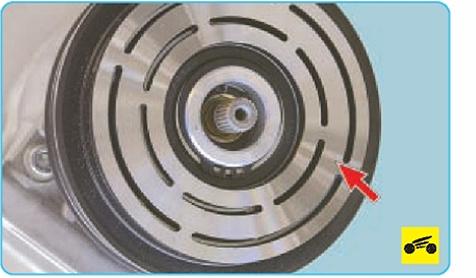

7.     Осмотрите шлицы прижимной пластины. При износе шлицев замените пластину.

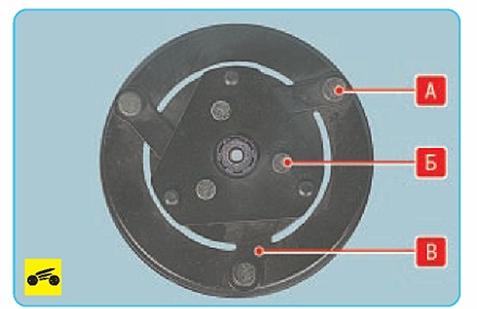

8.      Осмотрите заклепочные соединения А и Б, а также упругие стальные поводки В пла­стины. Если сломаны поводки или ослаблены заклепочные соединения, замените прижим­ную пластину.

9.      Осмотрите поверхность вала. При нали­чии следов подтекания масла через сальник вала компрессор подлежит замене.

ПОЛЕЗНЫЙ СОВЕТ

В некоторых случаях при обнаружении течи сальник можно заменить. Однако следует помнить, что течь, как правило, бывает вы­звана люфтом вала вследствие износа под­шипников, коррозией или износом поверх­ности вала в зоне прилегания сальника. По­этому замена сальника даст в лучшем случае только кратковременный результат. При об­наружении течи сальника рекомендуется за­менить компрессор в сборе.













13.    Спрессуйте шкив с посадочной шейки передней крышки компрессора.





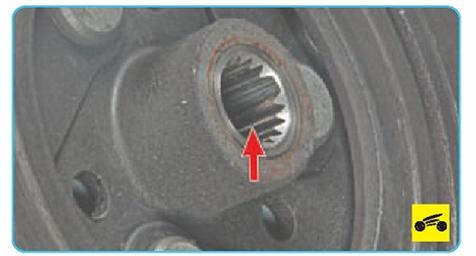

14.    Осмотрите шлицы И наконечника вала, канавку А для стопорного кольца и посадоч­ную поверхность В шейки подшипника (для наглядности катушка магнита снята). При их износе или повреждении компрессор подле­жит замене.





15.    Срежьте на токарном станке завал ьцов- ки, фиксирующие подшипник в шкиве.

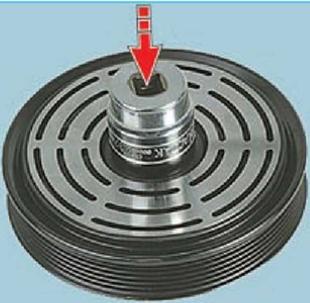

16.    С помощью оправки подходящего диа­метра выпрессуйте старый подшипник из шкива.

ПРЕДУПРЕЖДЕНИЕ

Для повторного использования после снятия подшипник не пригоден, поэтому его надо заменить.

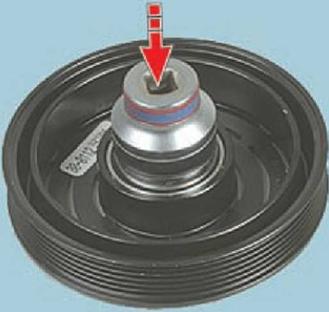

17.     Запрессуйте новый подшипник. При за­прессовке прилагайте усилие только к наруж­ной обойме подшипника.

ПРЕДУПРЕЖДЕНИЕ

При запрессовке подшипника будьте макси­мально аккуратны.





У наружной обоймы подшипника шкива очень тонкая стенка. Даже незначительный перекос может привести к выходу подшип­ника из строя. После запрессовки проверьте состояние подшипника. Он должен вра­щаться бесшумно, без заеданий, равномер­но. Не должно быть осевого и радиального люфта.

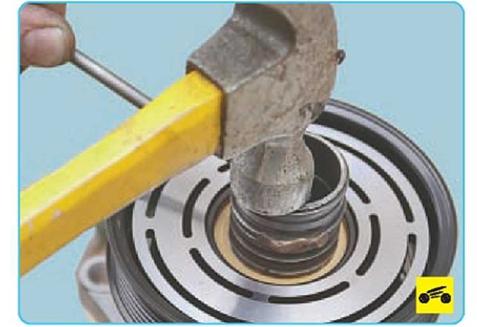

18.     Зафиксируйте подшипник кернением края посадочного отверстия шкива.

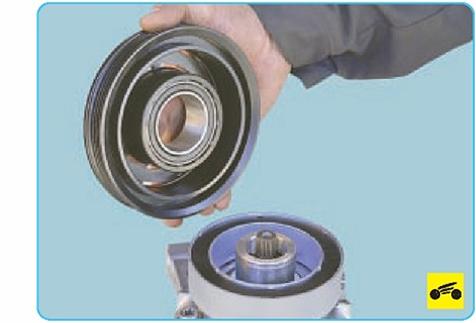

19.     Напрессуйте шкив на переднюю крыш­ку компрессора. При напрессовке прила­гайте усилие только к внутренней обойме подшипника.





20.     Установите стопорное кольцо.

ПРЕДУПРЕЖДЕНИЕ

После напрессовки шкива на компрессор убедитесь, что шкив вращается равномерно, без заеданий и шума. Не должно быть осево­го или радиального биения. В противном случае шкив необходимо заменить.



21.     Наденьте на вал прижимную пластину и вверните болт крепления пластины.

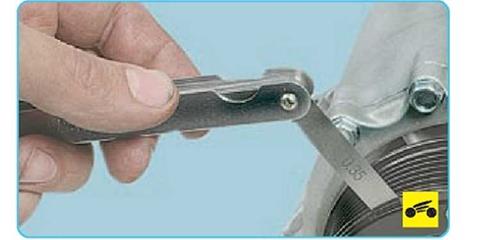

22.     Измерьте плоским щупом зазор между поверхностями трения прижимной пластины и шкива. Если зазор неодинаков в разныхточ- ках окружности, значит, прижимная пластина деформирована и подлежит замене. Номи­нальный зазор составляет 0,25-0,45 мм.

23.     Более точно зазор можно проверить с помощью стрелочного индикатора. Для это­го установите компрессор в тиски.



24.       Установите стрелочный индикатор, как показано на рисунке. Подсоедините положи­тельную клемму аккумуляторной батареи

к разъему обмотки катушки, а отрицательную клемму - к корпусу компрессора. Измерьте за­зор А между поверхностями трения прижим­ной пластины и шкива, равный измеренной разнице размеров между положениями при­жимной пластины при включенной и выключен­ной муфте компрессора, через каждые 60° по окружности. Если зазор неодинаков в разных точках окружности, значит, прижимная пласти­на деформирована и подлежит замене.





25.      Если зазор отличается от номинального значения, снимите прижимную пластину. С помощью регулировочных шайб, устанавли­ваемых на вал ротора, отрегулируйте зазор. Снова наденьте прижимную пластину и про­верьте полученный зазор.





26.      По окончании регулировки вверните болт крепления прижимной пластины, пред­варительно нанеся анаэробный фиксатор на резьбу болта.

27.      Установите компрессор и все снятые детали в порядке, обратном снятию.

28.      Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.



Nissan Qashqai, Qashqai+2. ЗАМЕНА КОНДЕНСОРА КОНДИЦИОНЕРА

Вам потребуются: весь комплект инст­рументов для снятия радиатора и вентиля­тора системы охлаждения двигателя (см. «Замена радиатора системы охлаждения», с. 107 и «Снятие и установка электровенти­лятора радиатора системы охлаждения двигателя в сборе с кожухом», с. 109), ключ «на 10», отвертка с плоским лезвием.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.


2.      Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожу­ха двигателя», с. 68).

3.      Удалите хладагент из системы кондицио­нирования (см. «Удаление хладагента из сис­темы кондиционирования», с. 326).

4.      Снимите вентилятор системы охлажде­ния двигателя в сборе с кожухом (см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя в сборе с ко­жухом», с. 109).

5.      Снимите радиатор системы охлаждения двигателя (см. «Замена радиатора системы охлаждения», с. 107).

При определенных навыках и квалификации исполнителя радиатор системы охлаждения двигателя можно не снимать. Достаточно лишь сдвинуть верхнюю часть радиатора в сборе конденсором в сторону двигателя, ос­вободив тем самым доступ к болтам крепле­ния трубопровода высокого давления к кон­денсору. Отожмите четыре фиксатора конден­сора, приподнимите его и выведите из пазов кронштейна радиатора. Продолжайте снятие конденсора в порядке, описанном ниже.

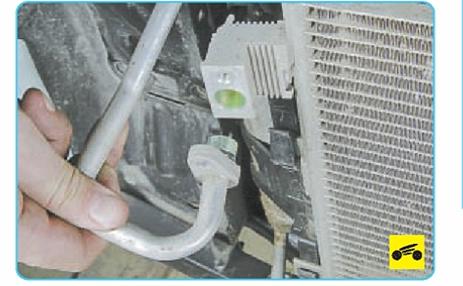

8.      Аналогично выверните болт крепления нижнего фланца трубопровода к конденсору и отсоедините фланец трубопровода от кон­денсора.

Сразу после отсоединения заглушите откры­тые концы трубопроводов во избежание по­падания в систему грязи и влаги.





9.    Снимите конденсор, подняв его вверх.

10.       Установите конденсор и все детали в порядке, обратном снятию. Залейте охлаж­дающую жидкость (см. «Проверка уровня и доливка охлаждающей жидкости», с. 61).

ПРЕДУПРЕЖДЕНИЯ

11.       Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.

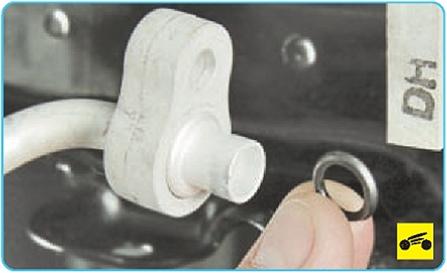

Обратите внимание на уплотнительные коль­ца фланцевых соединений трубопроводов. Во время ремонта системы при разъедине­нии трубопроводов уплотнительные кольца подлежат обязательной замене.

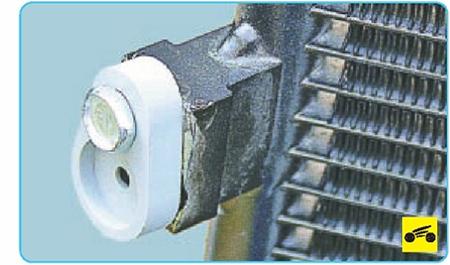

Технологические заглушки фланцев нового конденсора открывайте только непосредст­венно перед подсоединением трубопроводов.



При установке новых уплотнительных колец фланцев трубопроводов обязательно смажь­те их маслом для компрессора кондиционера.
