Nissan Qashqai, Qashqai+2. СИСТЕМА ОТОПЛЕНИЯ, КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ САЛОНА







ОСОБЕННОСТИ УСТРОЙСТВА

Система отопления, кондиционирования и вентиляции представляет собой единый комплекс, обеспечивающий максимально комфортные условия в салоне автомобиля независимо от погодных условий и режима движения. Система включает в себя отопи­тель (повышает температуру воздуха при лю­бых режимах работы системы), кондицио­нер (снижает температуру и влажность воз­духа), воздухонагнетатель (вентилятор) и воздуховоды с фильтром (обеспечивают воздухообмен в салоне, очищают воздух от пыли), а также блок управления (управляет всеми элементами системы для получения заданных параметров комфорта).

Nissan Qashqai, Qashqai+2. ОСОБЕННОСТИ УСТРОЙСТВА СИСТЕМЫ ОТОПЛЕНИЯ

На автомобиле установлен отопитель сало­на жидкостного типа.

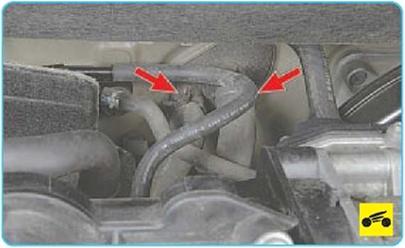

Радиатор отопителя объединен с систе­мой охлаждения двигателя двумя шлангами,




проходящими в моторном отсеке. Радиатор помещен в пластмассовый кожух климатиче­ского блока, установленный под централь­ной частью панели приборов.

Основные узлы отопителя (рис. 12.1):

-               теплообменник (радиатор) 6 отопителя, предназначенный для нагревания поступаю­щего в салон воздуха теплом охлаждающей двигатель жидкости;

-               вентилятор (воздухонагнетатель) 11. Эле­ктродвигатель 12 вентилятора с возбуждени­ем от постоянных магнитов, обеспечивающий регулируемую подачу наружного воздуха к за­слонкам отопителя и кондиционера. Для полу­чения различных значений частоты вращения вентилятора в цепи питания электродвигателя установлен блок дополнительных резисторов;

-               заслонка 15 регулятора температуры воз­духа, поступающего из отопителя в салон.








Рис. 12.1. Принципиальная схема движения воздушных потоков в системе отопления, кондиционирования и вентиляции: 1 - дефлекторы обдува ветрового стекла; 2 - за­слонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 - дефлекторы панели приборов; 4 - воздуховоды обогрева зоны ног водителя и пассажиров; 5 - заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пассажиров; 6 - ра­диатор отопителя; 7 - салонный воздушный фильтр; 8 - заслонка системы рециркуляции воздуха; 9 - короб воздухопритока; 10 - воздухозаборник 8 салоне автомобиля; И - крыльчатка вентилятора; 12 - электродвигатель вентилятора; 13 - испаритель кондиционера; 14 - дренажное отверстие для слива конденсата; 15 - заслонка регулятора тем­пературы; 16 - корпус блока системы отопления и кондиционирования




От изменения ее положения зависит количе­ство воздуха, проходящего через теплооб­менник отопителя, и наружного воздуха, про­ходящего в обход теплообменника;

-        заслонки 2 распределения воздуха, по­ступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.
