Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА ОБЛИЦОВОК И ОБИВОК БАГАЖНИКА
Вам потребуются: пассатижи, отвертка с плоским лезвием.
|
|
|
1. Откройте дверь задка...
|
2. ...и снимите полку багажного отделения
(см. «Багажное отделение», с. 37).
|
|

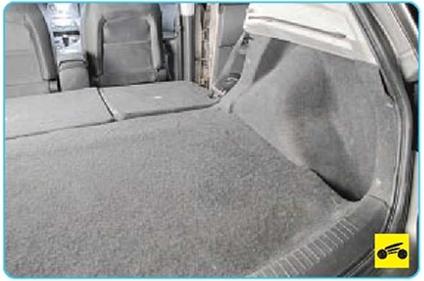

3. Для удобства выполнения работ опустите спинки заднего сиденья.
|
4. Снимите коврик пола багажного отдаления. |
|
|
5. Извлеките из багажного отделения правую часть кассеты под инструменты...
|

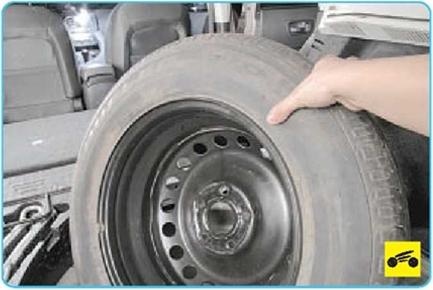

6. ...запасное колесо... |
|
|
7. ...и левую часть кассеты с домкратом и буксирными проушинами.
|
|
8. Подденьте пассатижами или бокорезами пистон крепления задней облицовки багажного отделения...
|
|
9. ...и извлеките пистон. Аналогично извлеките второй пистон крепления.
|
|

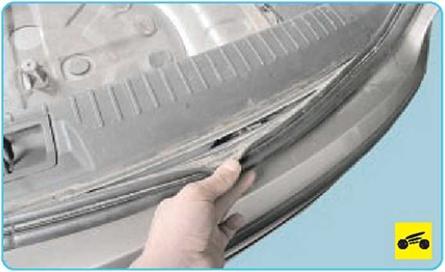

10. Отведите уплотнитель проема двери задка...
|
|
11. ...и, преодолевая сопротивление пружинных фиксаторов, снимите заднюю облицовку багажного отделения.
|
|

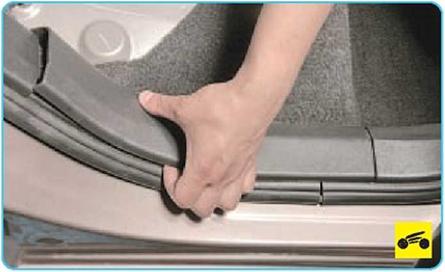

12 Подденьте край облицовки правого порога кузова...
|
|
13. ...и снимите облицовку, преодолевая упругое сопротивление ее фиксаторов.
|
|
14. Аналогично

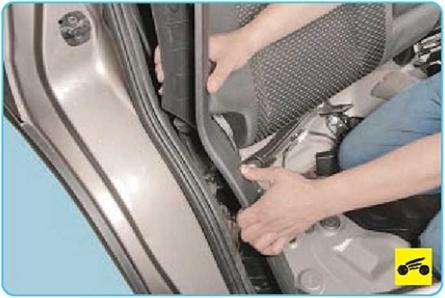

снимите облицовку правой задней стойки кузова.
|
|

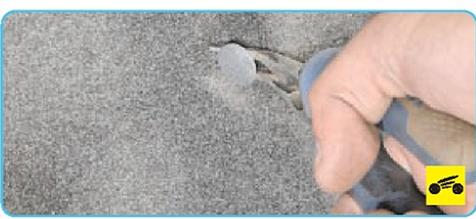

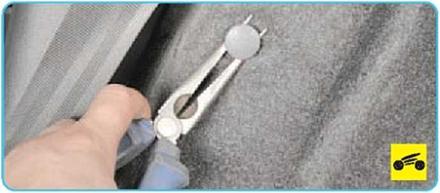

15. Подденьте пассатижами или бокореза- ми пистон переднего крепления обивки багажного отделения...
|
16. ...и извлеките пистон. |
17. Снимите верхнюю часть обивки багажного отделения с защелки замка спинки заднего сиденья.
18. Подденьте пассатижами или бокореза- ми пистон заднего крепления обивки багажного отделения...
|
|
|

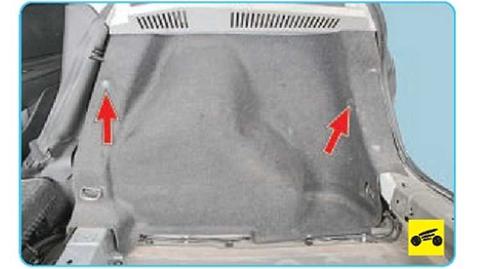

Так расположены пистоны крепления обивки багажного отделения. |
|

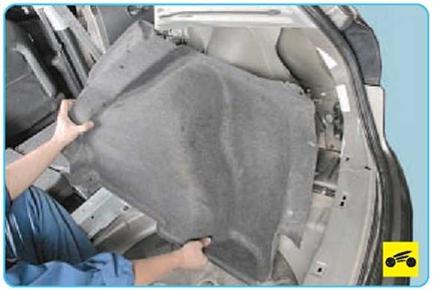

20. ...и снимите обивку. |
21. Подденьте отверткой и извлеките рамку заднего ремня безопасности из проема облицовки багажного отделения.
22. Проденьте ремень безопасности через прорезь в рамке и снимите рамку.

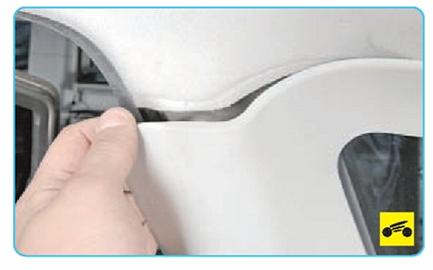

23. Подденьте край облицовки багажного отделения (удобнее это сделать в верхней части)...
|
|

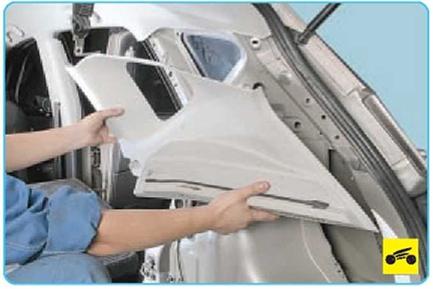

24. ...и,
преодолевая сопротивление фиксаторов, снимите облицовку
|
|
|
Облицовка багажного отделения закреплена на кузове четырьмя пластмассовыми пистонами А и четырьмя пружинными фиксаторами Б.
|
|
Поврежденные пистоны замените новыми, вынув их из кронштейнов облицовки.
|
При снятии облицовки пружинные фиксаторы часто остаются в проемах кузова. Извлеките их из проемов кузова пассатижами и установите на кронштейны облицовки.
25. Для снятия облицовки с левой стороны потребуется снятие плафона освещения багажного отделения (см. «Замена плафонов освещения салона и багажного отделения», с. 250).
26. Установите облицовки и обивки багажного отделения в порядке, обратном снятию.
