Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА БРЫЗГОВИКОВ КОЛЕС И ПОДКРЫЛКОВ

Вам потребуются: торцовая головка «на 10», отвертки с плоским и крестооб­разным лезвием.

Брызговики установлены на арках всех ко­лес. Подкрылки установлены в арках передних колес и защищают всю поверхность арок. В ар­ках задних колес установлены защитные щитки, защищающие только заднюю часть кузова от абразивного воздействия песка и камней.

Для снятия брызговика переднего коле­са выполните следующее.



Снятие брызговика и подкрылка переднего колеса показано на левом переднем колесе, брызговик и подкрылок правого переднего колеса снимают аналогично.

1.     Снимите колесо (см. «Замена колеса», с. 55).

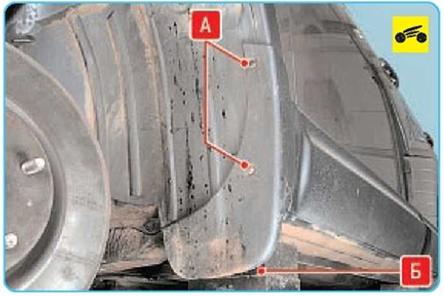

2.     Выверните два винта А переднего и винт Б (на фото не виден) нижнего крепления брызго­вика к крылу..

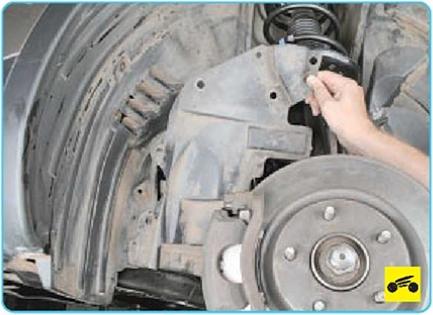

3.     ...затем снимите брызговик переднего колеса.

4.     Установите брызговик переднего колеса в порядке, обратном снятию.

Для снятия подкрылка переднего колеса

выполните следующее.

1.     Снимите колесо (см. «Замена колеса», с. 55).





2.     Снимите боковой брызговик двигателя

(см. «Снятие и установка брызговиков двига­теля», с. 70).

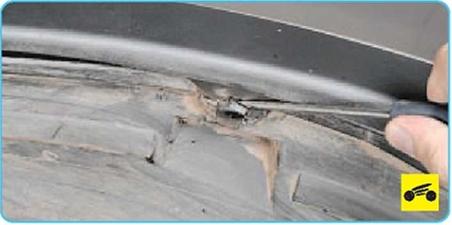

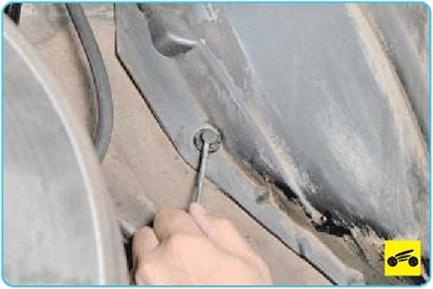

3.     Подденьте фиксатор пистона крепления подкрылка переднего колеса к кузову..

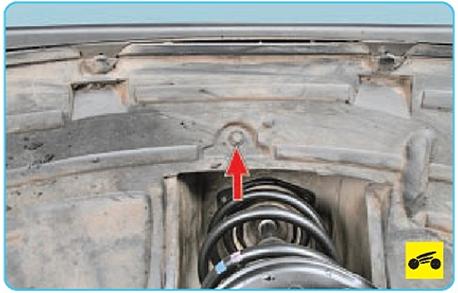

...пистоны верхнего...



...и переднего креплений подкрылка перед­него колеса к кузову.









4.
...и извлеките пистон крепления.

5.     Аналогично извлеките остальные писто­ны крепления подкрылка к кузову

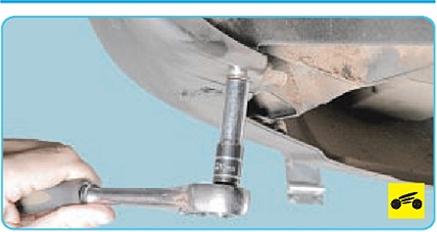

6.     Выверните два винта крепления под­крылка переднего колеса к бамперу

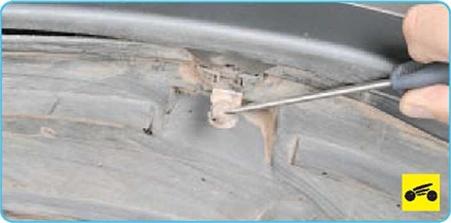

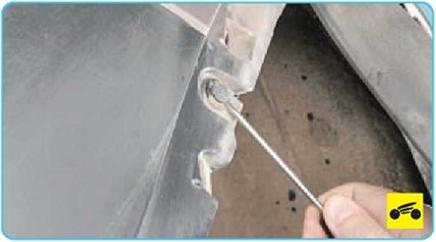

7.     Подденьте отверткой фиксатор под­крылка...





8.     ...и опустите его вниз до выведения из от­верстия в кронштейне крыла. Аналогично от­соедините второй фиксатор.

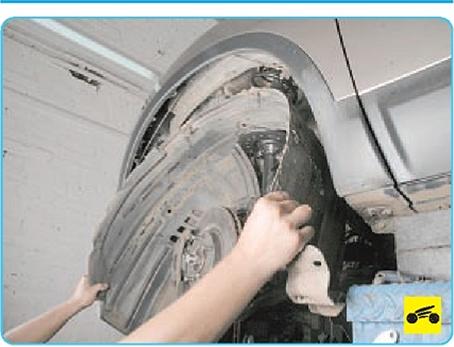

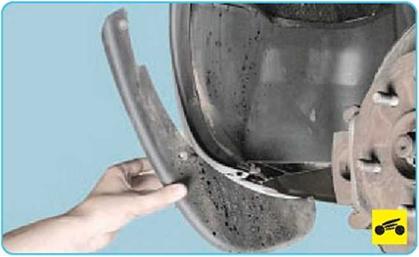

9.     Снимите подкрылок переднего колеса.

10.                       Установите подкрылок переднего коле­са и все детали в порядке, обратном снятию.

Для снятия брызговика заднего колеса выполните следующее.

ПРИМЕЧАНИЕ

Снятие показано на брызговике правого зад­него колеса, брызговик левого заднего коле­са снимают аналогично.

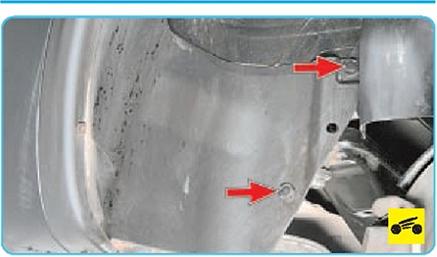

Так расположены фиксаторы подкрылка.





1.     Снимите заднее колесо (см. «Замена ко­леса», с. 55).

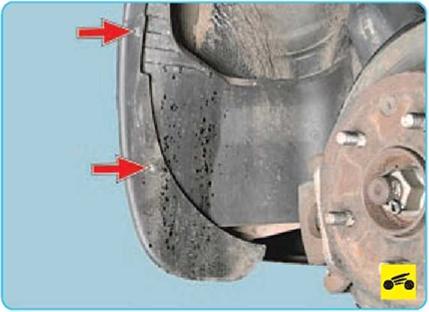

2.     Выверните два винта крепления брызго­вика к заднему крылу..













4.    Снимите брызговик.

5.    Установите брызговик заднего колеса в порядке, обратном снятию.

Для снятия защитного щитка колесной арки заднего колеса выполните следующее.

1.    Снимите заднее колесо (см. «Замена ко­леса», с. 55).

2.    Снимите брызговик заднего колеса (см. выше в этом же подразделе).





3.

Подденьте отверткой фиксатор пистона крепления защитного щитка к кузову и извле­ките пистон из отверстия.

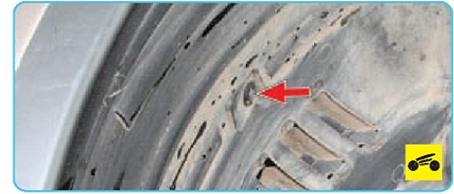

Так расположены пистоны крепления защит­ного щитка к кузову.

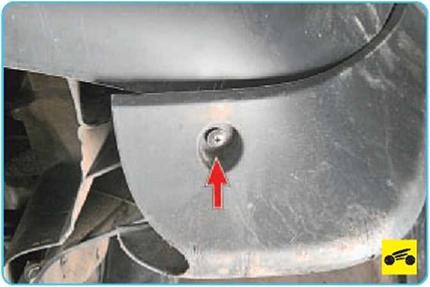

4.    Выверните винт крепления облицовки арки крыла...





5.    ...и извлеките винт.

6.    Отведите в сторону облицовку арки кры­ла, преодолевая сопротивление фиксаторов.






7.
Подденьте отверткой фиксатор пистона крепления защитного щитка к кузову...





Так расположены пистоны крепления защит ного щитка под облицовкой арки крыла.



8.    ...и извлеките пистон из отверстия.

9.    Аналогично извлеките два остальных пи­стона...

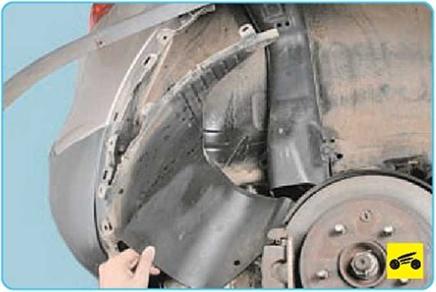

10.      ...и снимите защитный щиток колесной арки.

11.      Установите защитный щиток колесной арки и брызговик заднего колеса в порядке, обратном снятию.
