Nissan Qashqai, Qashqai+2. КОМБИНАЦИЯ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Все контрольно-измерительные приборы автомобиля объединены в комбинацию при­боров. Она включает в себя спидометр, тахо­метр, счетчик общего и суточного пробега (одометр), указатель температуры охлаждаю­щей жидкости, указатель уровня топлива, сиг­нализаторы, лампы подсветки и жидкокрис­таллический дисплей. Указатели температуры и уровня топлива - электромагнитного типа.

Комбинация приборов неремонтопригодна, поэтому в случае выхода приборов из строя ее меняют в сборе.

ПОЛЕЗНЫЙ СОВЕТ

Для того чтобы не повредить стекло комбина­ции приборов, не очищайте его с применени­ем каких-либо растворителей. Можно про­мыть стекло слабым мыльным раствором ли­бо специальным очистителем для стекол.





Nissan Qashqai, Qashqai+2. ЗАМЕНА КОМБИНАЦИИ ПРИБОРОВ

Вам потребуются: отвертки с плоским и крестообразным лезвием.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.





3.    ...и снимите кожух (см. «Снятие и уста­новка кожуха рулевой колонки», с. 189).

ПРИМЕЧАНИЕ

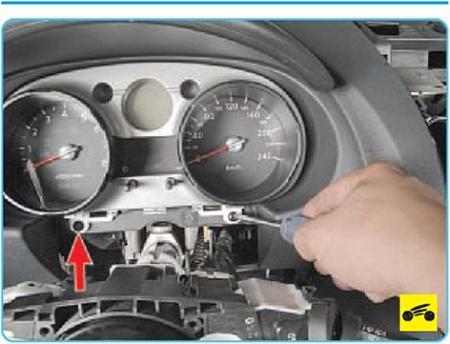

4.    Выверните два винта крепления комби­нации приборов к усилителю панели...

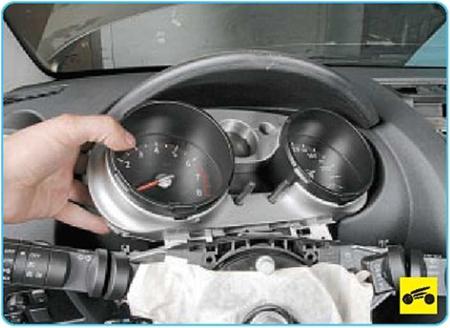

5.    ...извлеките комбинацию приборов из ниши и разверните ее.





6.    Нажмите на фиксатор колодки жгута про­водов...





7.    ...и отсоедините колодку от разъема ком­бинации приборов.

8.    Установите комбинацию приборов и все детали в порядке, обратном снятию.
