Nissan Qashqai, Qashqai+2. РЕМОНТ СТАРТЕРА

Вам потребуются: ключи «на 10», «на 12» (удобнее торцовые головки), отвертки с плоским и крестообразным лезвием, провода для пуска двигателя от другого источника тока (провода для «прикурива­ния»), молоток, оправка.



Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.





2.         Проверните шестерню привода. Шес­терня должна легко проворачиваться относи­тельно ступицы муфты в направлении враще­ния якоря и не должна проворачиваться в противоположном направлении.

3.   Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуля­торной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим - к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щел­чок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.






4.   Отсоедините провод для «прикуривания» от управляющего вывода тягового реле и под­соедините зажим провода одновременно к управляющему выводу тягового реле и сво­бодному контактному болту Если стартер ис­правен, то муфта привода выдвинется, после чего якорь стартера начнет вращаться. В про­тивном случае отремонтируйте стартер.





1.

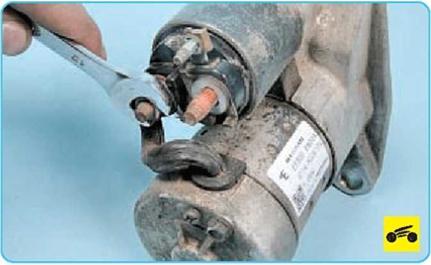

Ослабьте затяжку гайки крепления клем­мы провода контактного болта тягового реле...

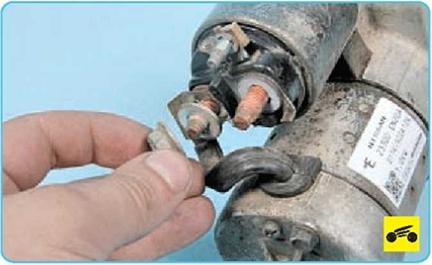

4.   ...и отсоедините от контактного болта си­ловую шину

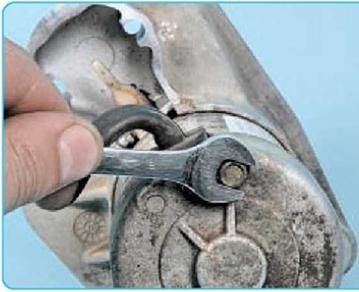

5.     Выверните два болта крепления тягового реле к крышке стартера со стороны привода...





6.     ...и снимите корпус в сборе с якорем тя­гового реле.

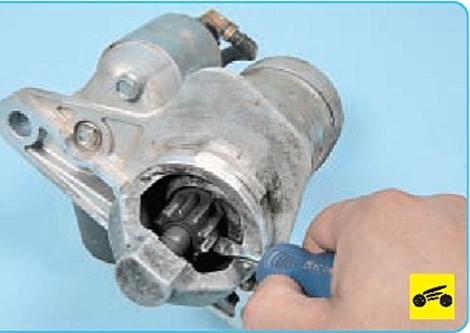

7.     Подденьте отверткой резиновый дем­пфер рычага привода...





8.

...и извлеките демпфер из проема в крышке стартера.



9 выверните 2 стяжных болта

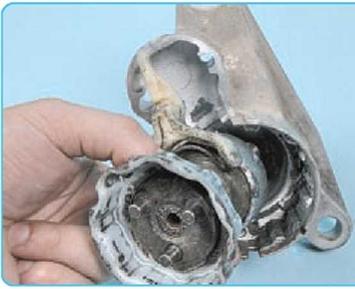

10.     ...и отсоедините корпус редуктора от корпуса стартера.

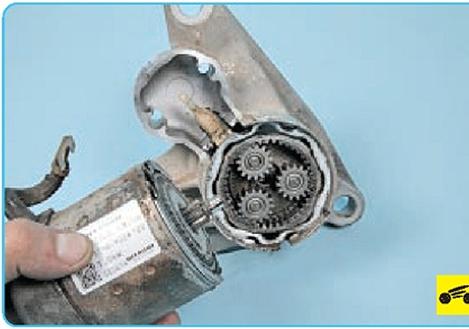

11.     Снимите с направляющих планетарные шестерни...





12.     ...и коронную шестерню планетарного редуктора.





13.     Снимите уплотнительное кольцо плане­тарного редуктора.





14.     Нажмите на шестерню муфты привода...



15.    ...и извлеките из крышки вал привода в сборе.

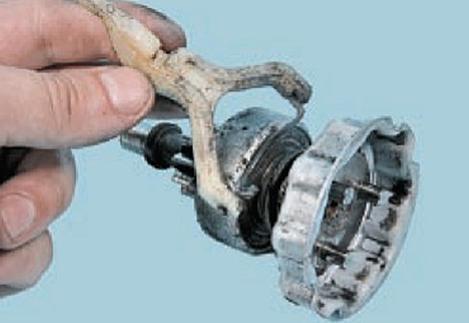

16.    Для замены муфты привода сдвиньте по валу привода ограничительное кольцо.





17.    Поддев отверткой, снимите стопорное кольцо.





18.    Снимите с вала привода ограничитель­ное кольцо.










20 Снимите маслоотражатель.







21.      Выверните два винта крепления крышки стартера.

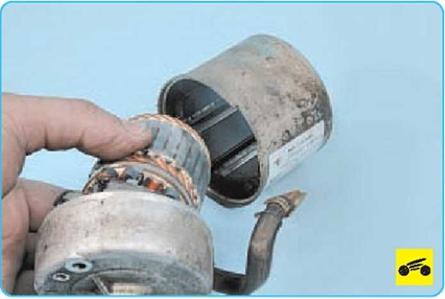

22.      Снимите крышку и извлеките ротор из корпуса статора.

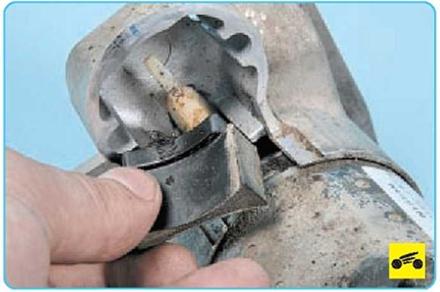

23.      Подденьте отверткой резиновый уплот­нитель силовой шины...






24.      ...извлеките его из проема крышки и снимите крышку.

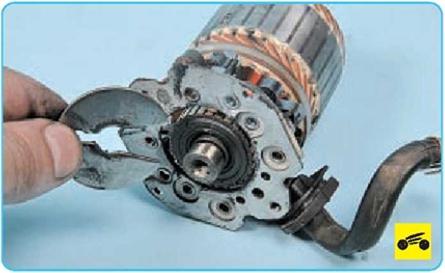

25.      Подденьте отверткой стопорное кольцо крепления щеточного узла...





26.      ...и, сдвигая стопорное кольцо, снимите его с вала ротора.

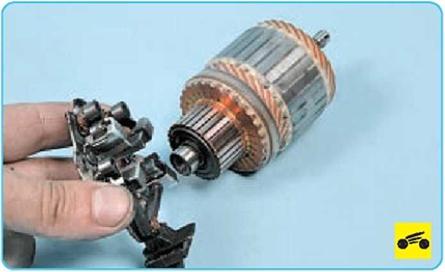

27.      Снимите щеткодержатель с коллектора ротора.





28.      Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе, которая для стартера двигателя MR20DE должна состав­лять не менее 5,5 мм, для стартера двигателя HR16DE - не менее 10,5 мм.





29.       Проверьте с помощью омметра изоли­рованные корпуса на замыкание с корпусом. Сопротивление должно стремиться к беско­нечности.

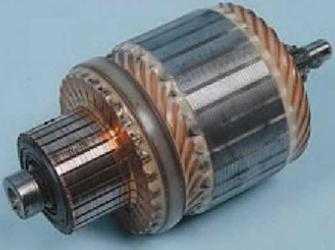

30.       Осмотрите ротор. На шлицах и цапфах вала ротора не должно быть повреждений (за­боины и задиры). Коллектор ротора не должен иметь следов обгорания. Незначительное об- горание устраните ветошью, смоченной в бен­зине, и мелкозернистой наждачной бумагой.

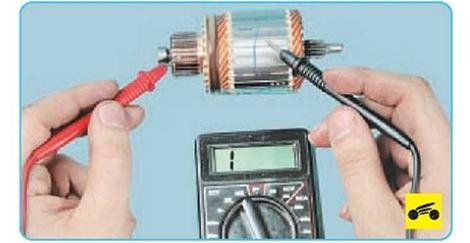

31.       С помощью омметра проверьте обмот­ку ротора на короткое замыкание. Сопротив­ление должно стремиться к бесконечности.

32.       Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с по­мощью омметра).

33.       Проверьте привод. Зубья шестерни привода не должны иметь значительного из­носа. Шестерня должна легко проворачи­ваться относительно ступицы муфты в направ­лении вращения якоря и не должна провора­чиваться в противоположном направлении. Если зубья шестерни изношены или повреж­дены либо шестерня проворачивается в обо­их направлениях, замените привод.

34.       На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.

35.       Соберите стартер в последовательнос­ти, обратной разборке, с учетом следующих особенностей:

-      смажьте шлицевую поверхность вала яко­ря кремнийсодержащей смазкой;

В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очис­тить ее от грязи. Не применяйте для очистки



средства, которые могут вымыть заложенную в муфту смазку.













при установке щеткодержателя на ротор разведите щетки и зафиксируйте оправкой (например, торцовой головкой из набора ин­струментов)...







...наденьте на коллектор ротора и снимите оправку;

       перед установкой тягового реле нанесите на поверхность реле, контактирующую с крышкой стартера со стороны привода, тон­кий слой силиконового герметика.
