Nissan Qashqai, Qashqai+2. ЗАМЕНА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА

Рис. 9.6. Детали тормозного механизма стояночного тормоза (на фото показаны детали тормозного механизма левой стороны): 1 - верхняя стяжная пружина передней колодки; 2 - передняя колодка стояночного тормоза; 3 - разжимная планка; 4 - задняя колодка стояночного тормоза; 5 - верхняя стяжная пружина задней колодки; 6 - разжимной рычаг; 7 - опорная стойка; 8 - пружинный фиксатор опорной стойки; 9 - нижняя стяжная пружина колодок; 10 - регулировочное устройство тормозных колодок стояночного тормоза

Тормозные колодки 1, 8 (рис. 9.6) требуют замены при износе накладок (допустимая толщина фрикционных накладок - 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, а также при наличии глубоких борозд или сколов.

Вам потребуются: пассатижи, отвертка с плоским лезвием.

1. Ослабьте гайки крепления колеса со стороны предполагаемой замены на стоящем на земле автомобиле.

2. На автомобиле с МКП включите I передачу, на автомобиле с вариатором переведите селектор выбора передач в положение «Р» - парковка. Подложите противооткатные упоры (башмаки) под передние колеса.

ПРЕДУПРЕЖДЕНИЕ

Не блокируйте задние колеса стояночным тормозом.

3. Поддомкратьте заднюю часть автомобиля и установите на надежные опоры.

4. Снимите задние колеса (см. «Замена колеса», с. 55).

5. Снимите суппорт в сборе с направляющей колодок и тормозной диск тормозного механизма заднего колеса (см. «Замена тормозного диска тормозного механизма заднего колеса», с. 216).

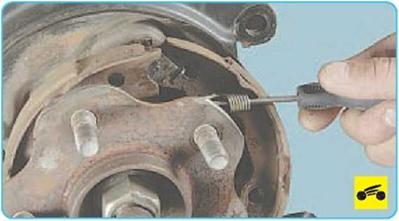

6. Подденьте отверткой хвостовик верхней стяжной пружины 1 (рис. 9.6) передней тормозной колодки 2...

7. ...и снимите хвостовик с кронштейна опорного стержня.

8. Отсоедините хвостовик пружины от передней колодки и снимите верхнюю стяжную пружину

9. Аналогично снимите верхний хвостовик стяжной пружины 5 задней колодки 4 из зацепления с кронштейном опорного стержня и снимите пружину.

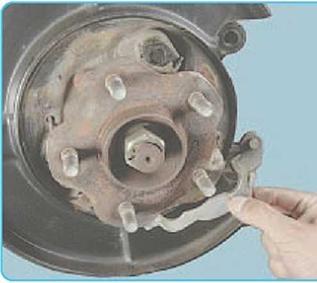

10.Снимите разжимную планку 3.

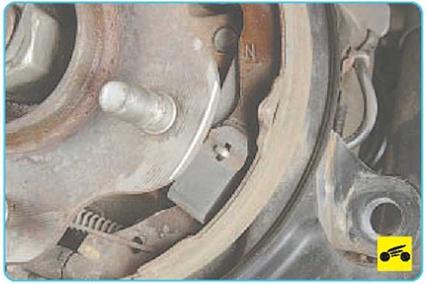

11. Разверните опорную стойку 7 передней тормозной колодки на 90 град...

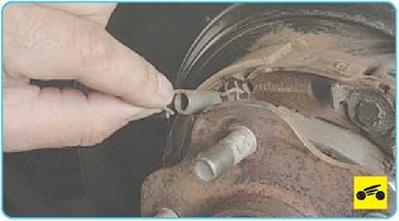

12. ...и снимите пружинный фиксатор 8 опорной стойки.

13. Аналогично снимите пружинный фиксатор опорной стойки задней тормозной колодки...

14. ...слегка разведите тормозные колодки 2,4 и снимите их с опорных стоек.

15. Опустите вниз разжимной рычаг 6.

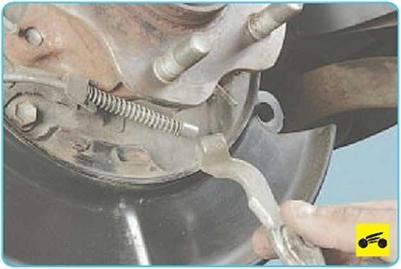

16. ...затем, сжимая пружину заднего троса привода стояночного тормоза, выведите наконечник троса из прорези рычага...

17. ...и снимите рычаг.

18. Нанесите тугоплавкую смазку на точки контакта колодок стояночного тормоза со щитом тормозного механизма.

19. Установите тормозные колодки в порядке, обратном снятию.

20. Отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза», с. 217).
