Nissan Qashqai, Qashqai+2. ПРОВЕРКА РАБОТЫ ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ

Вам потребуются: пассатижи, резино­вая груша, отвертка с плоским лезвием.

При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управ­лении автомобилем.

Если усилие на педали при торможении за­метно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвиж­ном автомобиле.





1.         При неработающем двигателе нажмите пять-шесть раз на педаль тормоза (с интерва­лом около 5 с) и, удерживая педаль тормоза в нажатом положении, пустите двигатель. Пе­даль тормоза должна переместиться вперед. Если этого не произошло, проверьте...

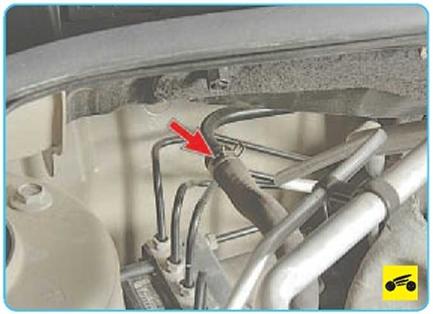

2.     ...плотность посадки вакуумного шланга на промежуточной трубке, закрепленной на щитке передка...

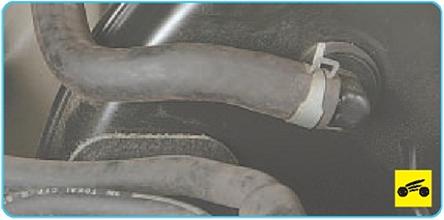

3.      ...и на патрубке вакуумного усилителя тормозов.





4.      Проверьте плотность посадки шланга с другой стороны промежуточной трубки...





5.      ...посадку шланга на патрубке впускного коллектора...





6.     ...и плотность посадки патрубка в корпусе вакуумного усилителя тормозов.

ПРИМЕЧАНИЕ





7.     Для проверки обратного клапана со­жмите пассатижами ушки хомута и сдвиньте хомуг по шлангу.

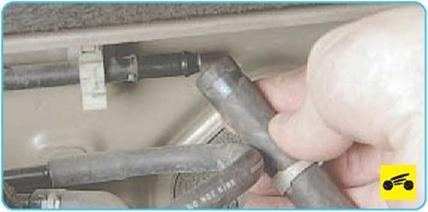

8.        Отсоедините шланг от патрубка вакуум­ного усилителя тормозов.





9.        Сожмите пассатижами ушки хомута и сдвиньте хомут по шлангу





10.   Отсоедините шланг от промежуточной трубки и снимите шланг с обратным клапаном.

ПРИМЕЧАНИЯ


Обратный клапан встроен в вакуумный шланг.



На оболочку шланга нанесена стрелка с на­правлением установки.





11.    Плотно вставьте грушу в шланг со сто­роны вакуумного усилителя тормозов...






12.  ...и сожмите грушу Воздух должен сво­бодно проходить через обратный клапан.





13.     Отпустите сжатую грушу. Если груша расправилась, обратный клапан неисправен и подлежит замене. При отсутствии груши можно продуть клапан ртом.

14.     Если обратный клапан пропускает воз­дух в обоих направлениях, замените клапан.

15.     Установите детали в порядке, обратном снятию.
