Nissan Qashqai, Qashqai+2. ЗАДНЯЯ ПОДВЕСКА
Задняя подвеска автомобилей Nissan Qashqai (рис. 7.2) независимая, многорычажно-пружинная (по два поперечных рычага с каждой стороны, продольный рычаг 7, 16 задней подвески выполнен конструктивно за одно целое с кулаком задней подвески), с телескопическими амортизаторами 2, 5 и стабилизатором поперечной устойчивости 3.

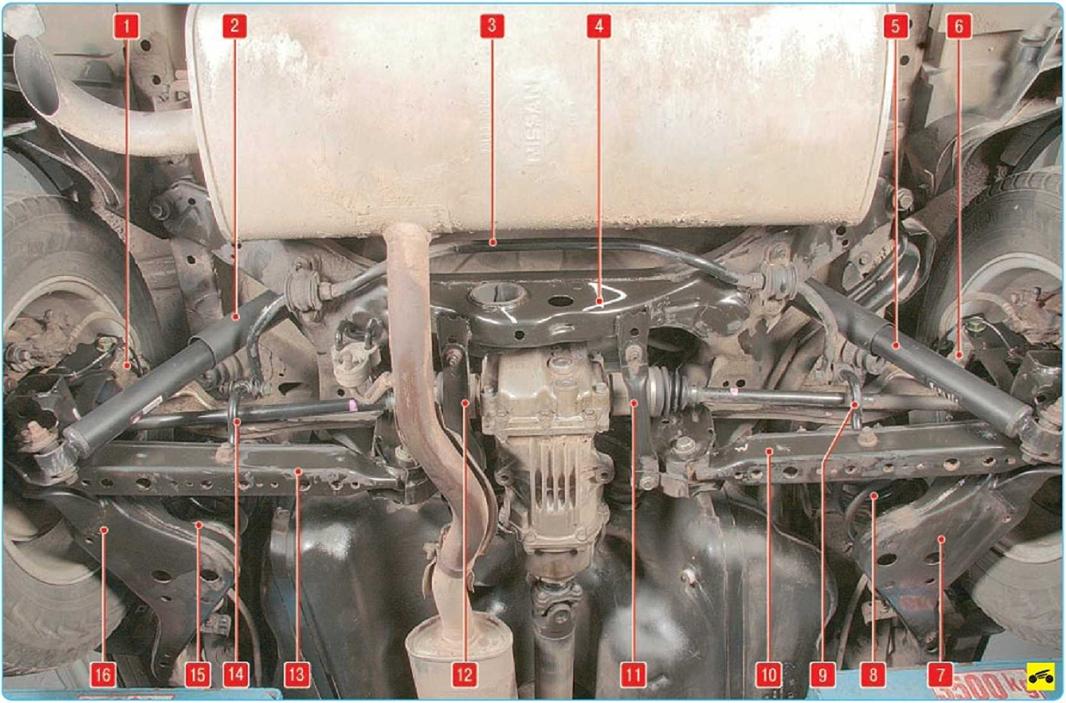

Рис. 7.2. Расположение элементов задней подвески на автомобиле: 1, 6 - верхний поперечный рычаг задней подвески; 2, 5 - амортизатор; 3 - штанга стабилизатора поперечной устойчивости; 4 - поперечина задней подвески; 7,16 - продольный рычаг задней подвески; 8,15 - пружина; 9,14 - стойка штанги стабилизатора поперечной устойчивости; 10,13 - нижний рычаг задней подвески; 11,12 - усилитель поперечины задней подвески
Угол развала задних колес задан конструктивно и в эксплуатации не регулируется. По углу развала можно лишь контролировать состояние задней подвески (см. «Проверка и регулировка углов установки колес», с. 186). Схождение задних колес регулируют болтами крепления переднего нижнего рычага.

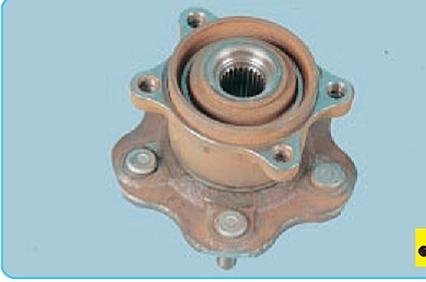

Ступица задней подвески закреплена на кулаке четырьмя болтами за фланец цапфы. В ступице установлен двухрядный радиальноупорный подшипник.
|
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
|
||||||||||||||||||||||||||||||||||||||
