Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА ПОВОРОТНОГО КУЛАКА

Вам потребуется:         ключ    «на    16»,

«на 18»,торцовая головка «на 14», «на 18», «на 32», ключ для гаек колес, пробойник, молоток, пассатижи.


1.     Затормозите автомобиль стояночным тормозом и установите противооткатные упо­ры (башмаки) под задние колеса.

2.     Приподнимите переднюю часть автомо­биля, установите ее на надежные опоры.

3.     Снимите передние колеса (см. «Замена колеса», с. 55).

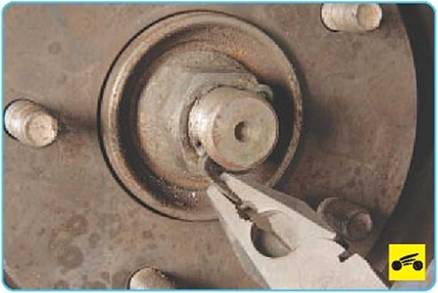

5.     ...и извлеките шплинт из отверстия оси поворотного кулака.

6.     Установите колесо на ступицу предвари­тельно удалив декоративную заглушку цент­рального отверстия диска колеса. Опустите автомобиль.

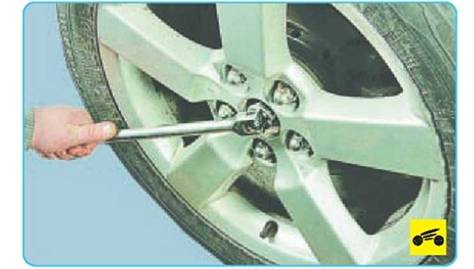

7.     Ослабьте затяжку гайки ступицы перед­него колеса.

8.     Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

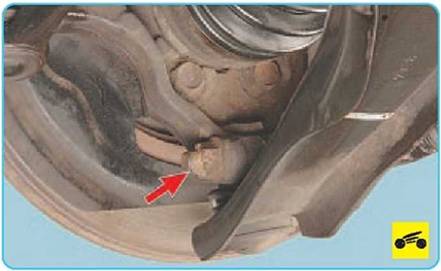

9.      Выверните болт крепления датчика час­тоты вращения колеса...





10. ...и извлеките датчик из поворотного ку­лака.

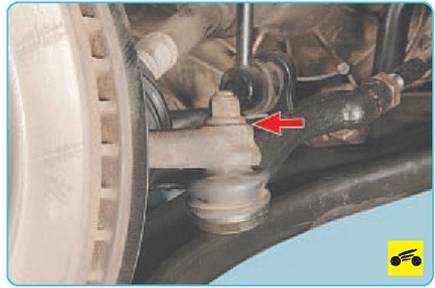

11.    Очистите от загрязнения гайку крепле­ния шарнира рулевого наконечника.

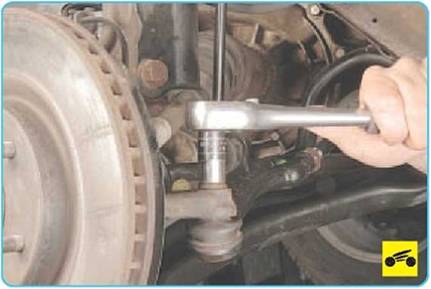

12.    Отверните гайку крепления пальца шар­нира наружного наконечника рулевой тяги...



Чтобы не повредить палец шарового шарни­ра рулевого наконечника во время выпрес- совки, наверните на него гайку.

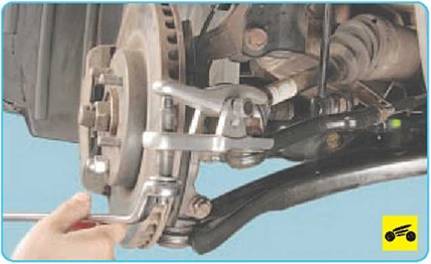

13.     ...установите съемник шаровых шарни­ров и выпрессуйте палец из рычага поворот­ного кулака.

ПОЛЕЗНЫЙ СОВЕТ

При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки рычага поворот­ного кулака, нанося удары вдоль рычага.

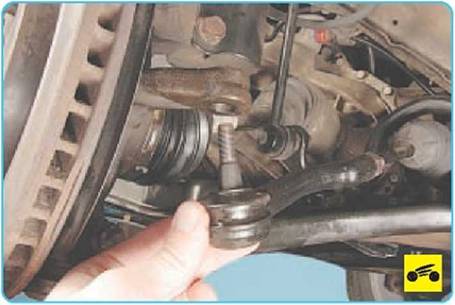

14.         Отведите наконечник рулевой тяги в сторону

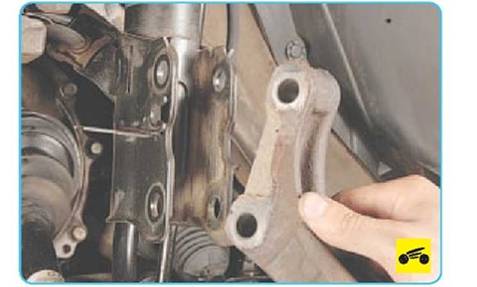

16.    ...и снимите суппорт тормозного меха­низма переднего колеса в сборе с направля­ющей колодок.

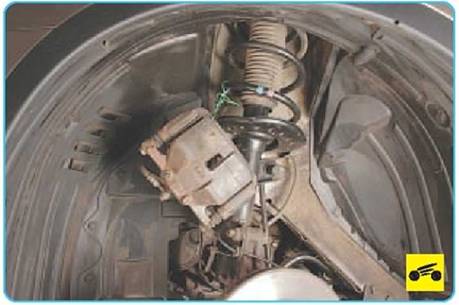

17.    Не отсоединяя тормозной шланг, закре­пите его проволокой. Не допускайте скручи­вания или натяжения шланга.









19.   Очистите гайку крепления шаровой опо­ры и палец шаровой опоры от загрязнения и смочите ее легко проникающей смазкой.

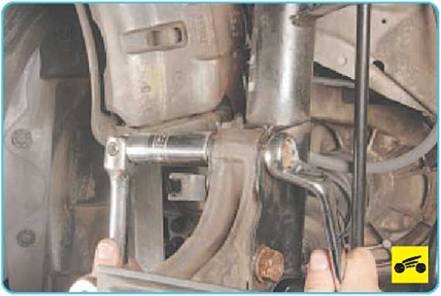

20.   Удерживая головку болта от проворачи­вания, отверните гайку..

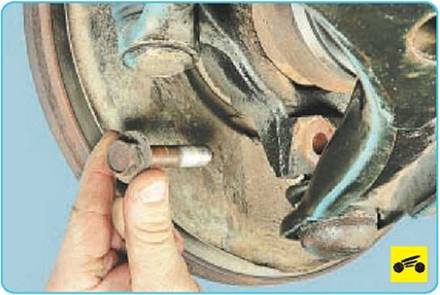

21.      ...и извлеките болт крепления шаровой опоры.





22.      Очистите от грязи резьбовую поверх­ность болтов крепления поворотного кулака к амортизаторной стойке.





23.      Удерживая от проворачивания головку стяжного болта, отверните гайку крепления поворотного кулака к амортизаторной стойке и извлеките болт. Аналогично отверните ни­жнюю гайку и извлеките второй стяжной болт крепления амортизаторной стойки.





24.      Отсоедините нижнее крепление амор­тизаторной стойки от поворотного кулака пе­редней подвески.





25.     Снимите поворотный кулак в сборе со ступицей переднего колеса, вытащив из сту­пицы хвостовик наружного ШРУСа привода переднего колеса.

26 Выверните четыре болта крепления сту­пицы к поворотному кулаку..

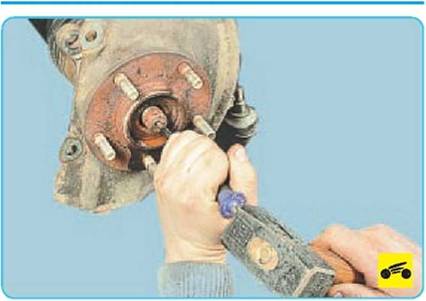

В случае затруднений при снятии поворотно­го кулака выбейте хвостовик ШРУСа из сту­пицы легкими ударами молотка через выко­лотку из мягкого металла.







27...и снимите ступицу

28 Установите детали в порядке, обратном снятию.
