Nissan Qashqai, Qashqai+2. ЗАМЕНА ЭЛЕМЕНТОВ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ HR16DE, MR20DE

Вам потребуются: ключ «на 14», от­вертка с плоским лезвием.

В системе выпуска отработавших газов ката­литический нейтрализатор объединен с выпу­скным коллектором (катколлектор). Возможной причиной выхода из строя катколлектора мо­жет быть применение этилированного бензина и нерекомендованных типов моторных масел с повышенным содержанием серы и фосфора.

Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная прокладка из прессованного термостойкого материала, армированного сталью.

Вам потребуются: ключи «на 14», «на 22», торцовая головка «на 12».

Для снятия катколлектора выполните сле­дующее.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

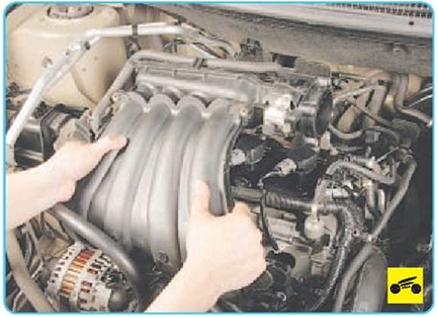

2.   Снимите впускной коллектор (см. «Снятие и установка впускного коллектора», с. 121).

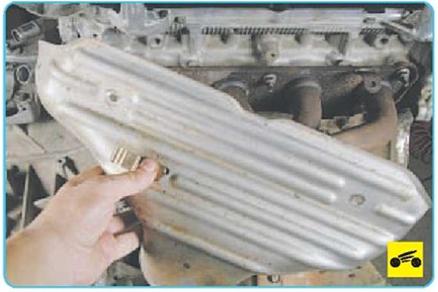

3.   Снимите термоэкран (см. «Снятие и уста­новка термоэкрана катколлектора», с. 131).





4.    Выверните из катколлектора управляю­щий датчик концентрации кислорода.









5.    ...и извлеките датчик из отверстия каткол­лектора.





6.    Выверните два болта крепления фланца катколлектора к фланцу трубы дополнитель­ного каталитического нейтрализатора и отве­дите трубу в сторону.

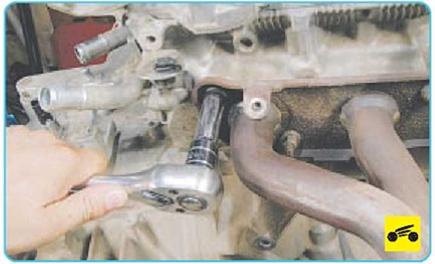

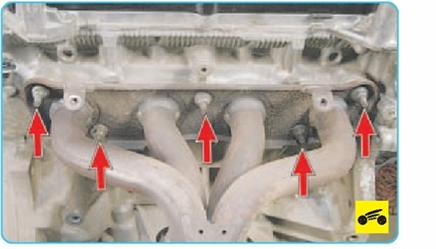

7.    Отверните пять гаек крепления каткол­лектора к головке блока цилиндров...

ПРИМЕЧАНИЕ









9.      Установите катколлектор и все детали в порядке, обратном снятию.

Для снятия дополнительного каталитического нейтрализатора выполните сле­дующее.

1.      Установите автомобиль на подъемник или на смотровую канаву





2.      Снимите с держателя разъем колодки проводов диагностического датчика концент­рации кислорода, расположенный на подрам­нике передней подвески...

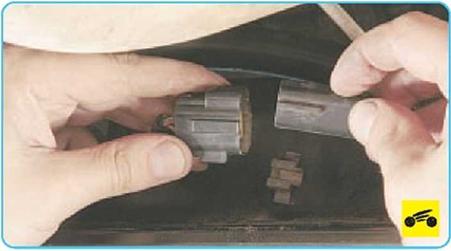

3.      ...и отсоедините колодку проводов датчи­ка от разъема.

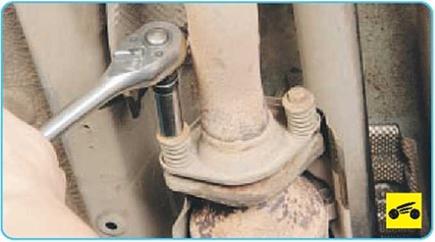

4.      Выверните два болта крепления фланца трубы основного и дополнительного глушите­лей к фланцу дополнительного каталитическо­го нейтрализатора.

ПОЛЕЗНЫЙ СОВЕТ

Перед выворачиванием болта очистите ме­таллической щеткой выступающий резьбо­вой конец болта от грязи и ржавчины, а затем обработайте гайку с болтом легкопроникаю­щей смазкой, например WD-40.





5.     Выверните два болта крепления фланца трубы каталитического нейтрализатора к флан­цу катколлектора и снимите дополнительный каталитический нейтрализатор.

6.     Установите дополнительный каталитиче­ский нейтрализатор в порядке, обратном снятию.

Для снятия трубы основного и дополни­тельного глушителей выполните следующее.

1.     Установите автомобиль на подъемник или смотровую канаву.





2.     Выверните два болта крепления фланца трубы основного и дополнительного глушите­лей к фланцу дополнительного каталитическо­го нейтрализатора.

ПОЛЕЗНЫЙ СОВЕТ                                                                   ~

Перед выворачиванием болта очистите ме­таллической щеткой выступающий резьбо­вой конец болта от грязи и ржавчины, а затем обработайте гайку с болтом легкопроникаю­щей смазкой, например WD-40.





3.    Подведите опору или попросите помощ­ника поддержать основной глушитель.

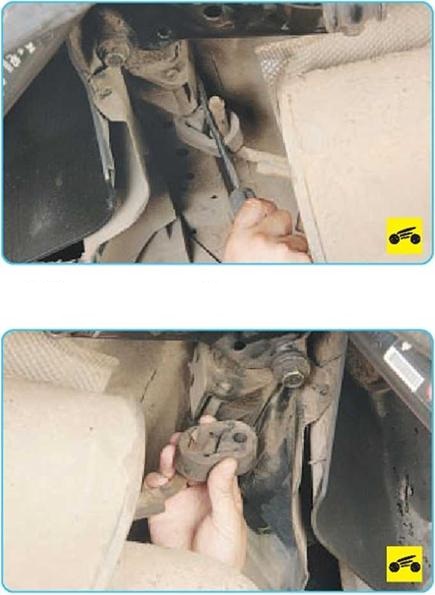

6.    ...и переднюю подушки подвески основ­ного глушителя.

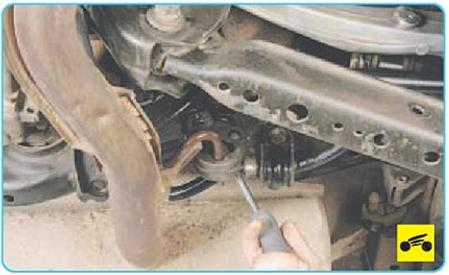

7.    Снимите подушку подвески дополнитель­ного глушителя.

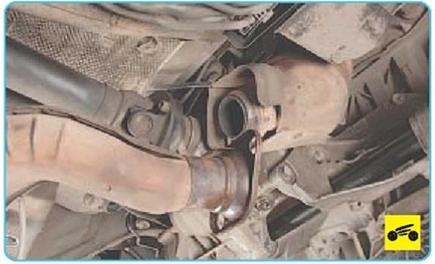

8.    Отведите фланец трубы основного и до­полнительного глушителей от фланца дополни­тельного нейтрализатора и снимите глушители.

9.    Установите снятые детали в порядке, об­ратном снятию.
