Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО БАКА ДВИГАТЕЛЯ HR16DE, MR20DE

При обнаружении течи топлива в баке за­мените бак, так как он отформован из специ­альной пластмассы и ремонту не подлежит Если часто засоряется сетка топливного насоса, снимите и промойте бак.





Вам потребуются: ключ «на 10», торцо­вые головки «на 8», «на 14» с удлинителем.

1.   Снизьте давление в системе питания (см. «Снижение давления в системе питания дви­гателя», с. 115).

2.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

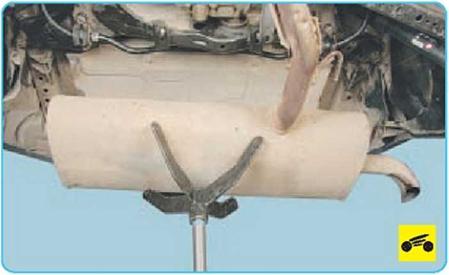

3.     Снимите систему выпуска отработавших газов (см. «Замена элементов системы выпу­ска отработавших газов», с. 129).

4.     На полноприводном автомобиле сними­те карданную передачу (см. «Снятие и уста­новка карданной передачи», с. 166).

5.     Снимите правое заднее колесо.

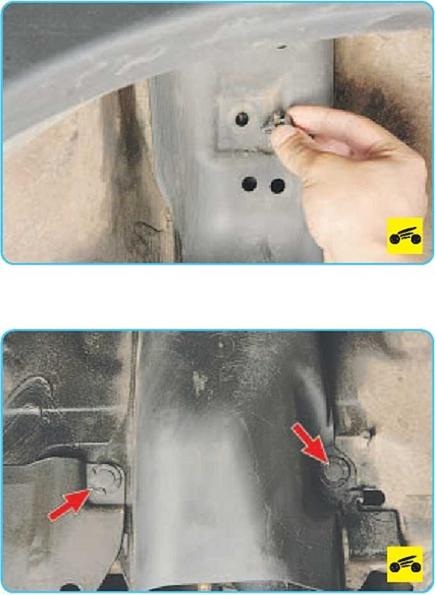

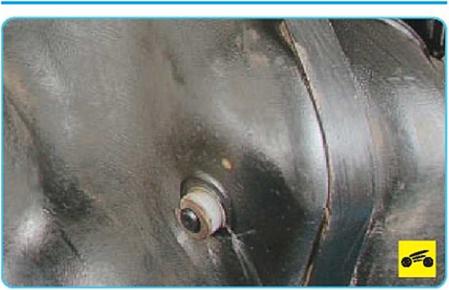

6.     Подденьте отверткой верхний фиксатор держателя кожуха наливной трубы...





8. Аналогично извлеките два нижних дер­жателя...

9..и снимите кожух наливной трубы.



10.   Сожмите концы пластмассового держа­теля и извлеките его из кронштейна воздухо­отводящей трубки.

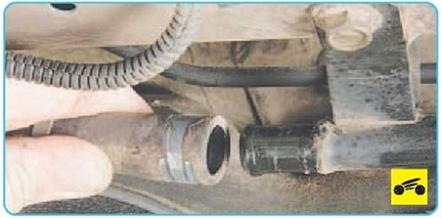

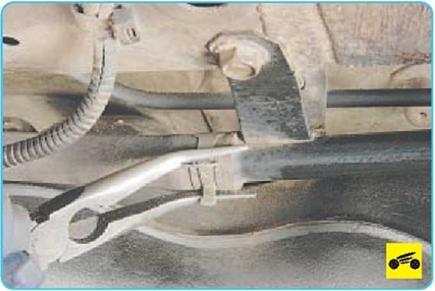

11.   Сожмите ушки хомута крепления шлан­га к воздухоотводящей трубке, сдвиньте хомут по шлангу...









13. Ослабьте хомут крепления шланга на­ливной трубы...

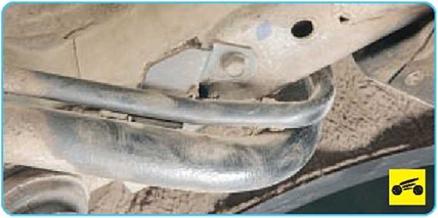

16.   ...и второй болт крепления кронштейна наливной трубы к кузову.

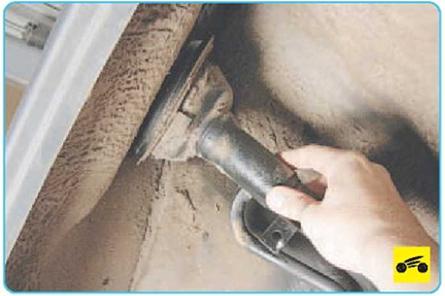

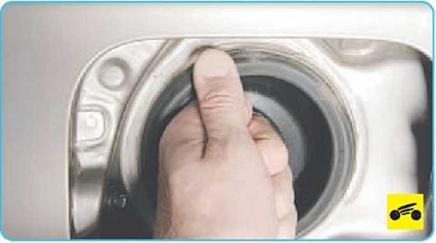

17.   Откройте крышку люка наливной трубы топливного бака и, придерживая в арке заднего колеса наливную трубу, выдавите

резиновый уплотнитель в проем люка налив­ной горловины...

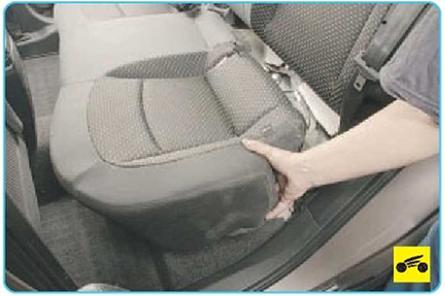

19.     Снимите подушку заднего сиденья (см. «Снятие и установка заднего сиденья», с. 303).

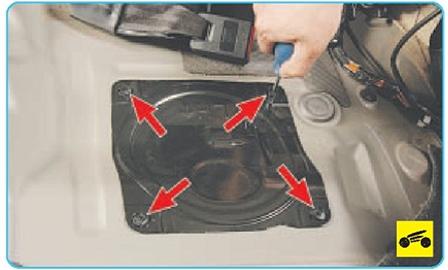

20.     Выверните четыре винта крепления крышки лючка топливного модуля...

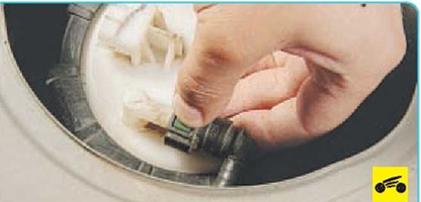

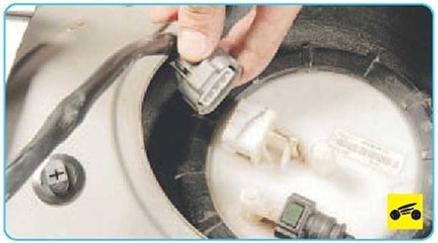

22.       Нажмите на фиксатор колодки жгута проводов...





23.    ...и отсоедините колодку от разъема мо­дуля топливного насоса.

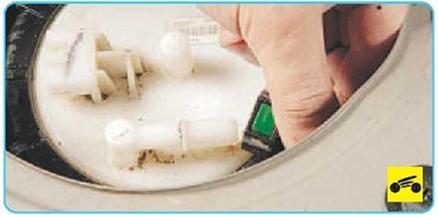

24.    Сожмите фиксатор наконечника топлив­ного шланга высокого давления...





25.    ...и отсоедините наконечник от штуцера модуля топливного насоса.

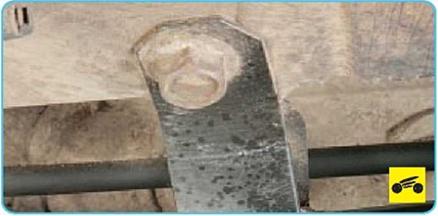

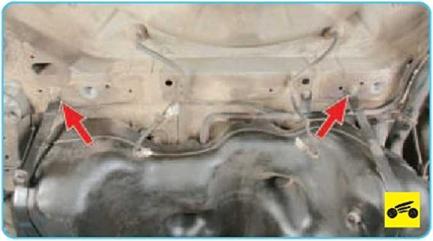

27.      Выверните болты крепления обоих хо­мутов топливного бака к кузову и снимите бак (для наглядности болты крепления топливно­го бака показаны со снятой поперечиной зад­ней подвески).

28.      Установите снятые детали в порядке, обратном снятию.

29.      После присоединения топливопрово­дов и жгута проводов топливного модуля за­лейте в бак бензин, пустите двигатель и про­верьте герметичность всех соединений топ­ливопроводов.
