Nissan Qashqai, Qashqai+2. ЗАМЕНА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ HR16DE, MR20DE

Радиатор подлежит замене при обнаруже­нии в нем течи охлаждающей жидкости.

В мастерской, располагающей специаль­ным оборудованием, радиатор можно прове­рить и отремонтировать.

ПРЕДУПРЕЖДЕНИЕ

Снимайте радиатор только на холодном дви­гателе.

Вам потребуются: ключи «на 7», «на 10», отвертка с плоским лезвием, плоскогубцы.

1.           Снимите брызговики двигателя (см. «Снятие и установка брызговиков двигателя», с. 70).

2.   Слейте охлаждающую жидкость (см. «За­мена охлаждающей жидкости», с. 107).

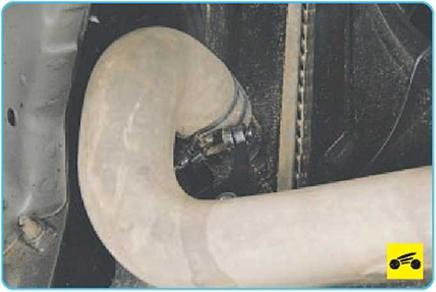

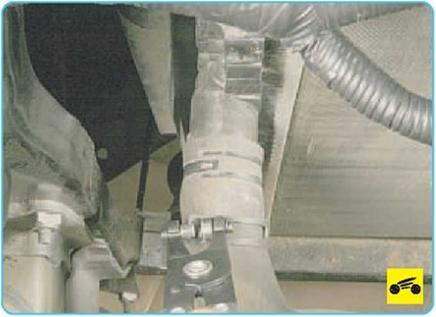

4.     Ослабьте затяжку хомута крепления от­

водящего шланга...

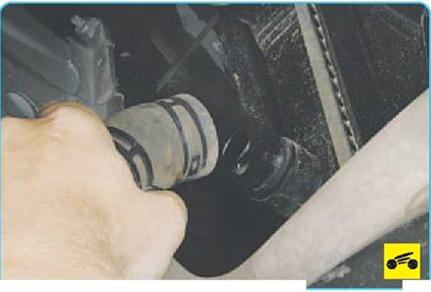

6.   Снимите шланг с патрубка радиатора.

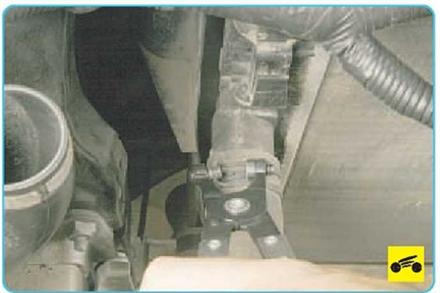

7.    Сожмите свободные концы хомута креп­ления подводящего шланга...





8.    ...и сдвиньте хомут по шлангу.





9.      Снимите шланг с патрубка радиатора.

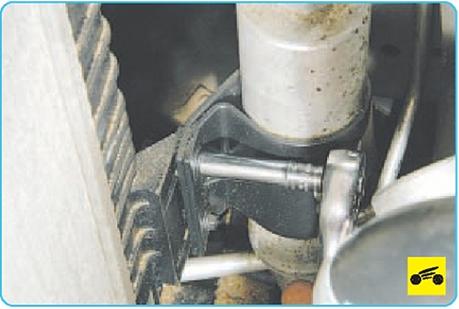

10. Выверните два болта крепления реси­вера-осушителя...

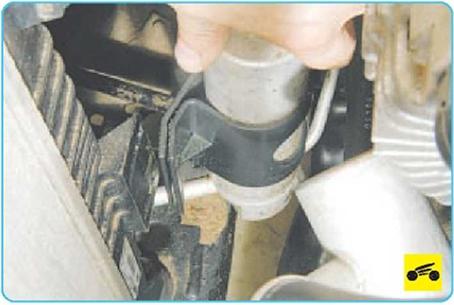

11.    ...и отведите его в сторону





12.    Выверните болт крепления верхнего кронштейна радиатора к верхней рамке ра­диатора...





13.    ...извлеките болт крепления.





14.  ...и снимите кронштейн.





15.  Аналогично снимите второй кронштейн.









17.  Поддев отверткой, выведите кронштейн конденсора из паза кронштейна радиатора отопителя.

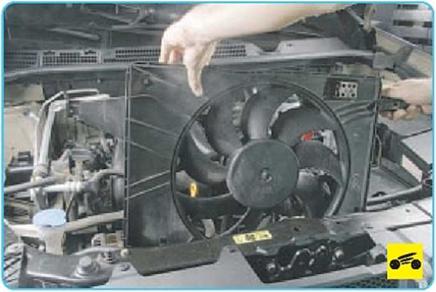

18.  Снимите радиатор системы охлаждения двигателя.

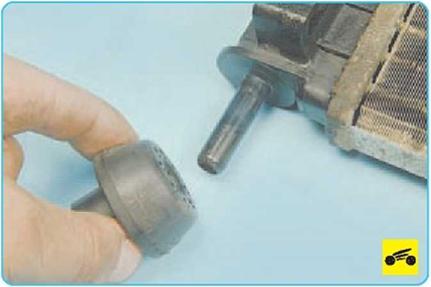

20.     ...и нижние резиновые подушки крепле­ния радиатора, замените сильно деформиро­ванные или затвердевшие подушки.

21.     Промойте радиатор снаружи струей во­ды и просушите. Если на пластмассовых бач­ках радиатора появились трещины, замените радиатор.

22.     Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиато­ра определяют по выходящим пузырькам воз­духа. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

23.     Установите радиатор и все снятые дета­ли в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажь­те патрубки радиатора тонким слоем сили­конового герметика.

24.     Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 107).
