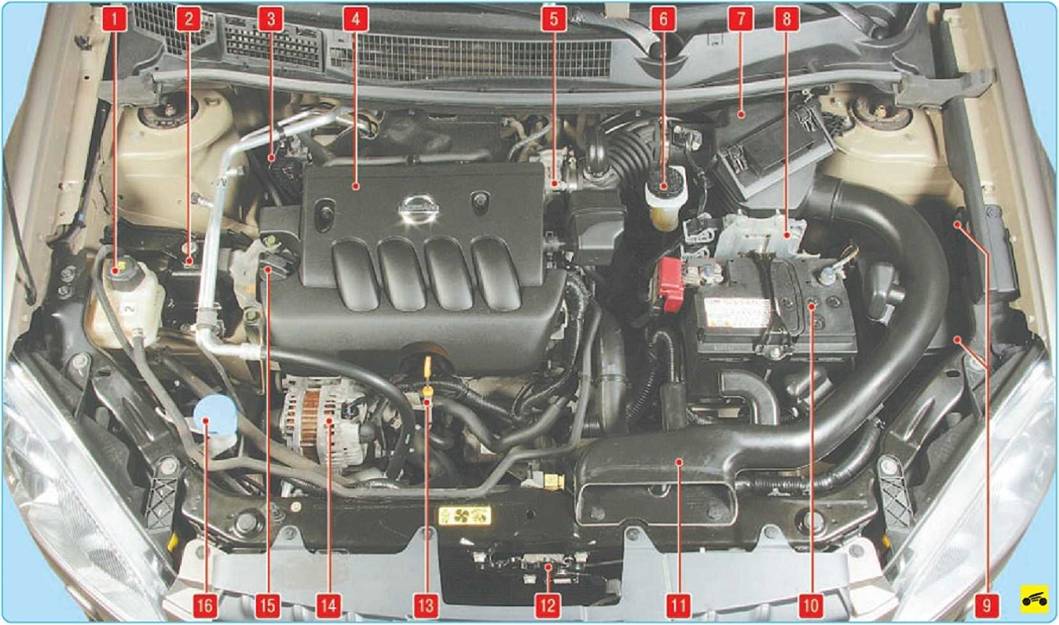

Рис. 1.3. Подкапотное пространство автомобиля с двигателем MR 20DE 2,0 л (вид сверху, с установленным декоративным кожухом): 1 - расширительный бачок; 2 - правая опора подвески силового агрегата; 3 - гидроэлектронный модуль ABS; 4 - декоративный кожух двигателя; 5 - дроссельный узел; 6 - бачок главного тормозного цилиндра и гидро­привода выключения сцепления; 7 - корпус воздушного фильтра; 8 - электронный блок управления двигателем; 9 - монтажные блоки реле и предохранителей; 10 - аккумулятор­ная батарея; 11- воздухозаборнике резонатором входящего воздуха; 12 - замок капота; 13-указательуровня масла (маслоизмерительный щуп); 14 - генератор; 15 - пробка мас­лоналивной горловины; 16 - наливная горловина бачка омывателя

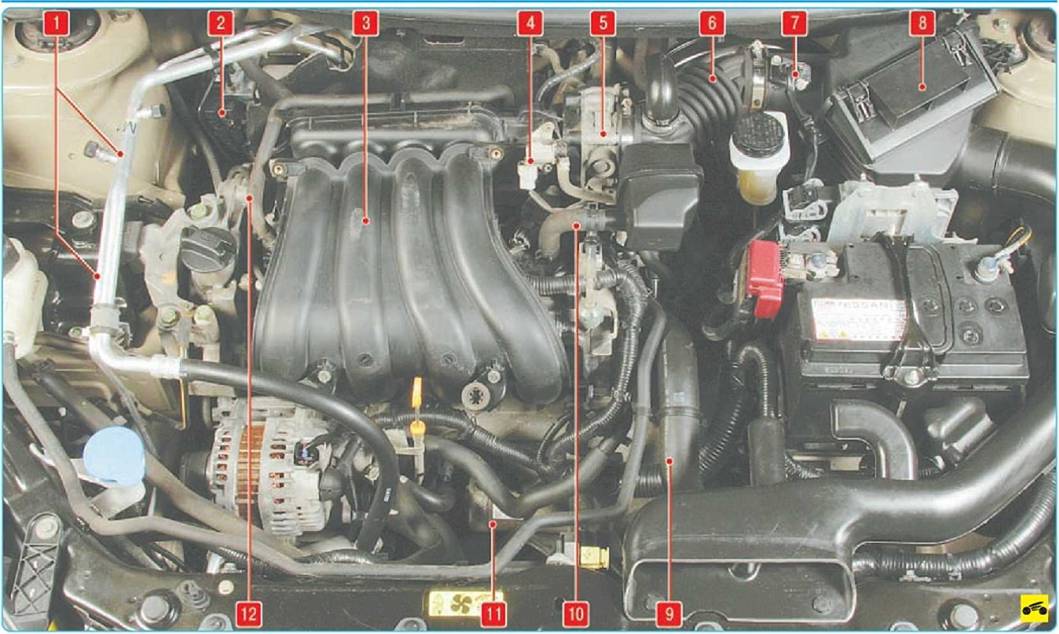

Рис. 1.4. Подкапотное пространство автомобиля с двигателем MR 20DE 2,0 л (вид сверху, со снятым декоративным кожухом): 1 - трубопроводы низкого и высокого дав­ления системы кондиционирования; 2 - гидроэлектронный модуль ABS; 3 - впускной коллектор; 4 - клапан продувки адсорбера; 5 - дроссельный узел; 6 - воздухоподводящий рукав; 7 - датчик массового расхода воздуха; 8 - держатель воздушного фильтра; 9 - верхний шланг радиатора; 10,12 - шланги вентиляции картера двигателя; 11 - стартер

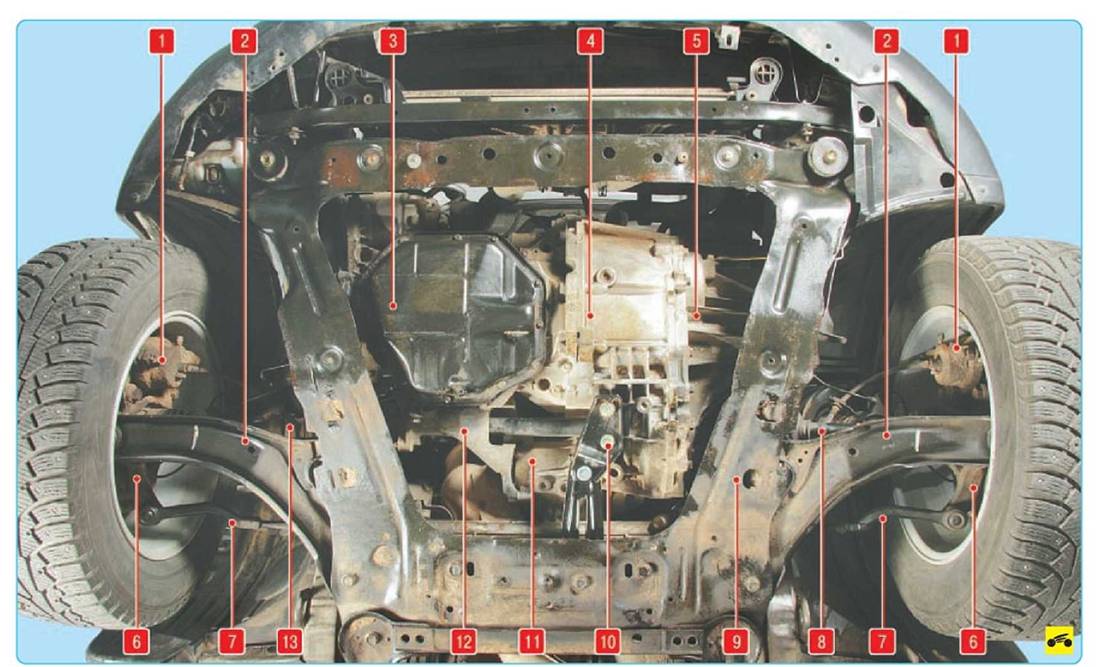

Рис. 1.5. Подкапотное пространство автомобиля с двигателем MR 20DE 2,0 л и основные агрегаты автомобиля (вид снизу, брызговик и защита картера двигателя сня­ты): 1 - суппорты тормозных механизмов передних колес; 2 - рычаг передней подвески; 3 - двигатель; 4 - кожух сцепления; 5 - коробка передач; б - поворотный кулак; 7 - на­конечник рулевой тяги; 8 - привод левого переднего колеса; 9 - подрамник передней подвески; 10 - кронштейн задней опоры двигателя; 11 - раздаточная коробка; 12 -крон- штейн опорного подшипника; 13- привод правого переднего колеса

Рис. 1.6. Основные агрегаты автомобиля (вид снизу сзади): 1 - суппорт тормозного механизма заднего колеса; 2 - верхний поперечный рычаг задней подвески; 3 - аморти- заторные стойки задней подвески; 4 - стабилизатор поперечной устойчивости задней подвески; 5 - основной глушитель; 6 - поперечина задней подвески; 7 - продольный ры­чаг задней подвески; 8 - пружина задней подвески; 9 - стойка стабилизатора задней подвески; 10 - привод заднего колеса; 11 - нижний поперечный рычаг задней подвески; 12 - топливный бак; 13 - редуктор заднего моста; 14 - карданный вал; 15 - резонатор
