Nissan Tiida. СНЯТИЕ И УСТАНОВКА ГИДРОЭЛЕКТРОННОГО МОДУЛЯ ABS
...и специальный ключ «на 10» для отворачивания гаек трубопроводов.
Гидроэлектронный модуль управления антиблокировочной системой тормозов (рис. 13.1) установлен в задней части моторного отсека с правой стороны и прикреплен винтами к кронштейну крепления.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откачайте тормозную жидкость из бачка главного тормозного цилиндра (см. «Замена тормозной жидкости в гидроприводе тормозов», с. 170).
|
Рис. 13.1. Гидроэлектронный модуль ABS: 1 - разъем гидроэлектронного модуля; 2 - трубопровод рабочего тормозного цилиндра правого переднего колеса; 3 - трубопровод рабочего тормозного цилиндра левого заднего колеса; 4 - трубопровод рабочего тормозного цилиндра правого заднего колеса; 5 - трубопровод рабочего тормозного цилиндра левого переднего колеса; 6, 7 - трубопроводы главного тормозного цилиндра; 8 – насос
|

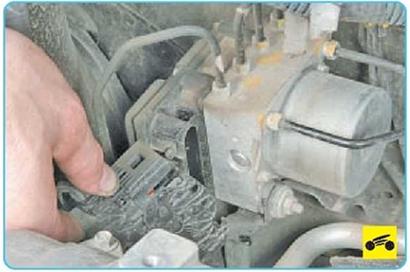

3. Откиньте фиксирующую скобу колодки жгута проводов...
|
|
4. ...и отсоедините колодку от разъема гидроэлектронного модуля.
5. Отверните
четыре гайки крепления трубопроводов тормозных механизмов колес...
|
|
6. ...и ослабьте две гайки крепления трубопроводов главного тормозного цилиндра.
|
|
7. Отверните две гайки крепления кронштейна гидроэлектронного модуля.
8. Окончательно отверните гайки крепления трубопроводов тормозных механизмов колес, главного тормозного цилиндра и отсоедините трубопроводы от гидроэлектронного модуля.
9. Снимите гидроэлектронный модуль ABS.
10. Установите гидроэлектронный модуль ABS и все снятые детали в порядке, обратном снятию.
11. Прокачайте тормозную систему (см.
«Прокачка гидропривода тормозной системы», с. 171).
