Nissan Tiida. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК, РЕЛЕ И ИХ ЗАМЕНА

  Главная      Автомобили - Ниссан     Nissan Tiida 2007 года выпуска. Рестайлинг в 2009 году - руководство по ремонту и эксплуатации

 поиск по сайту           правообладателям





















содержание   ..   170  171  172  173  174  175  176  177  178  179  180 ..





Nissan Tiida. МОНТАЖНЫЕ БЛОКИ

Nissan Tiida. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК, РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электро­оборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через ре­ле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном от­секе.

В салоне автомобиля монтажный блок (рис. 10.1) установлен в левой нижней час­ти панели приборов со стороны водителя и закрыт крышкой. Назначение реле и пре­дохранителей приведено в табл. 10.1.

В моторном отсеке установлены два мон­тажных блока реле, предохранителей и плавких вставок. Кроме того, плавкие вставки расположены на клемме «плюс» ак­кумуляторной батареи. Расположение и на­значение предохранителей, плавких вста-вок и реле монтажных блоков, расположен­ных в моторном отсеке, приведены на рис. 10.2—10.4, в табл. 10.2—10.4.

Для доступа к предохранителям и реле монтажного блока, расположенного в са­лоне, выполните следующее.

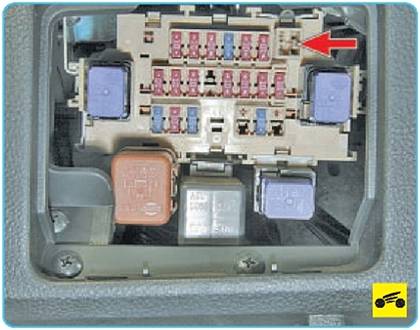

Рис. 10.1. Предохранители и реле в монтажном блоке, расположенном в салоне автомобиля





НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ,   Таблица   10.1

УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ АВТОМОБИЛЯ





Номер предохранителя и реле

Сила

тока,

А

Наименование предохранителя и реле

Цвет предохранителя и реле

Защищаемая или коммутируемая цепь

1

10

AIR BAG IGN

Красный

Система пассивной безопасности

2

10

ELEC PARTS

Красный

Дополнительное оборудование салона

3

10

METER

Красный

Комбинация приборов

4

15

WASHER MOTOR

Синий

Насос стеклоомывателя

5

10

HEATER MIRROR

Красный

Обогрев наружных зеркал

6

10

MIRROR & AUDIO

Красный

Электропривод зеркал, головное устройство аудиосистемы

7

10

STOP LAMP

Красный

Стоп-сигналы

8

10

ROOM LAMP

Красный

Освещение салона

9

10

BCM

Красный

Блок управления электрооборудованием кузова

10

-

-

-

Резерв

11

10

TAIL LAMP RH

Красный

Лампа габаритного огня правого заднего фонаря

12

10

TAIL LAMP LH

Красный

Лампа габаритного огня левого заднего фонаря

13

10

METER

Красный

Комбинация приборов

14

10

ELEC PARTS

Красный

Дополнительное оборудование салона

15

15

BLOWER MOTOR

Синий

Электродвигатель вентилятора системы охлаждения двигателя

16

10

AIR CON

Красный

Система отопления, кондиционирования и вентиляции

17

15

BLOWER MOTOR

Синий

Электродвигатель вентилятора системы охлаждения двигателя

18

-

-

-

Резерв

19

15

POWER SOCKET

Синий

Розетка для подключения дополнительного оборудования

20

-

-

-

Резерв

R1

-

-

Синий

Электровентилятор отопителя

R2

-

-

Синий

Дополнительное оборудование

R3

-

-

Коричневый

Реле

R4

-

-

Зеленый

Обогрев наружных зеркал

R5

-

-

Синий

Иммобилизатор

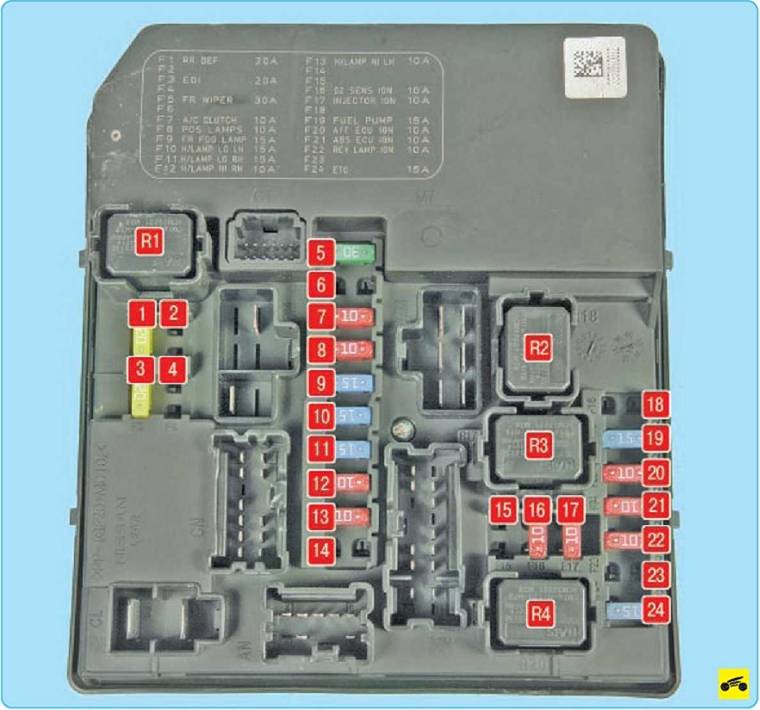

Рис 10.2. Предохранители и реле в монтажном блоке, расположенном в моторном отсеке слева от аккумуля­торной батареи





    Таблица   10.2

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ,

РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ СЛЕВА ОТ АККУМУЛЯТОРНОЙ БАТАРЕИ





Номер предохранителя и реле

Сила

тока,

А

Наименование предохранителя и реле

Цвет предохранителя и реле

Защищаемая или коммутируемая цепь

1

20

RR DEF

Желтый

Обогрев стекла двери задка

2

-

-

-

Резерв

3

20

EGI

Желтый

Блок управлением двигателем

4

-

-

-

Резерв

5

30

FR WIPER

Зеленый

Стеклоомыватель ветрового окна

6

-

-

-

Резерв

7

10

А/С CLUTCH

Красный

Электромагнитная муфта компрессора кондиционера

8

10

POS LAMPS

Красный

Лампы освещения номерного знака

9

15

FR FOG LAMP

Синий

Противотуманные фары (в вариантном исполнении)

10

15

H/LAMP LO LH

Синий

Лампа ближнего света левой блок-фары

11

15

H/LAMP LO RH

Синий

Лампа ближнего света правой блок-фары

12

10

H/LAMP HI RH

Красный

Лампа дальнего света правой блок-фары

13

10

H/LAMP HI LH

Красный

Лампа дальнего света левой блок-фары

14

-

-

-

Резерв

15

-

-

-

Резерв

16

10

02 SENS IGN

Красный

Датчики концентрации кислорода в отработавших газах

17

10

INJECTOR IGN

Красный

Система впрыска

18

-

-

-

Резерв

19

15

FUEL PUMP

Синий

Топливный модуль

20

10

ДЛГ ECU IGN

Красный

Датчики автоматической коробкой передач

21

10

ABS ECU IGN

Красный

ABS

22

10

REV LAMP IGN

Красный

Выключатель света задаего хода

23

-

-

-

Резерв

24

15

ETC

Синий

Дополнительное оборудование

R1

-

-

-

Реле

R2

-

-

-

Реле

R3

-

-

-

Реле

R4

-

-

-

Реле

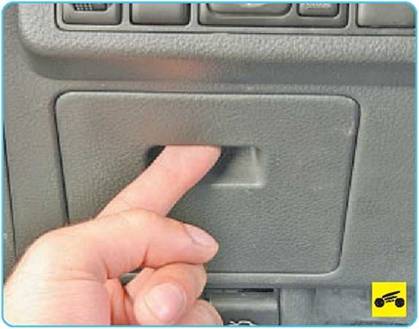

1. Преодолевая сопротивление фиксато­ров...

2. ...снимите крышку с панели приборов.







На внутреннюю сторону крышки нанесена схема расположения предохранителей.

3.      Прежде чем заменить перегоревший предохранитель, выясните причину его пе­регорания и устраните ее. При поисках не­исправности просмотрите указанные в табл. 10.1 цепи, которые защищает дан­ный предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока - это может привести к повреждению электрических приборов и даже к пожару.

ПРИМЕЧАНИЕ


В специальном гнезде монтажного блока за­креплен пинцет для извлечения предохрани­телей.

4.    Специальным пластмассовым пинцетом извлеките заменяемый предохранитель.

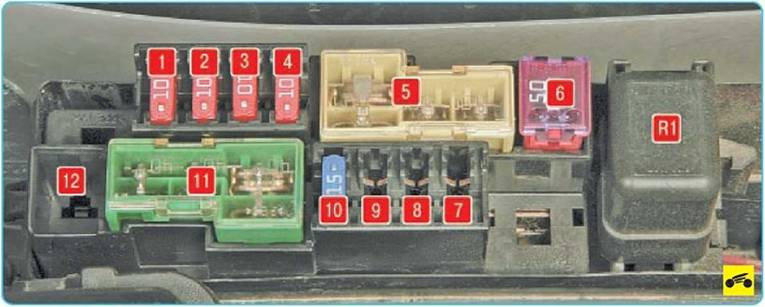

Рис. 10.3. Предохранители, плавкие вставки и реле в монтажном блоке, расположенном в моторном отсеке спереди аккумуляторной батареи








НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ                         Таблица  10.3

В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ СПЕРЕДИ АККУМУЛЯТОРНОЙ БАТАРЕИ

Номер предохранителя, плавкой вставки и реле

Сила тока, А

Наименование предохранителя, плавкой вставки

Цвет предохранителя, плавкой вставки

Защищаемая или коммутируемая цепь

1

10

KEY LESS2

Красный

Иммобилизатор

2

10

H/SEAT

Красный

Обогрев сидений

3

10

ALTS

Красный

Генератор

4

10

HORN

Красный

Звуковой сигнал

5

60, 30, 30

ESP, H/LAMP, ABS

Желтый

Блок управления электроусилигелем рулевого управления, стеклоомыватель фар, система ABS

6

50

RAD FAN

Красный

Электропривод стеклоподъемников

7

-

-

-

Резерв

8

15

DIESEL

Синий

Система впрыска дозельного двигателя

9

10

DTRL

Синий

Дроссельный узел

10

15

AUDIO

Синий

Головное устройство аудиосистемы

11

40/40/40

IGN SW, P/WDW BCM, ABS

Зеленый

Система ABS, блок управления элек­трооборудованием кузова, система зажигания

12

-

-

-

Резерв

R1

-

-

-

Реле



НАЗНАЧЕНИЕ ПЛАВКИХ ВСТАВОК НА КЛЕММЕ «+»                                               Таблица  10.4

АККУМУЛЯТОРНОЙ БАТАРЕИ

Номер плавкой вставки

Сила тока,А

Наименование плавкой вставки

Защищаемая

цепь

1

120

ESP, H/LAMP, ABS

Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS

2

60

ЕСМ RELAY, TROTH LE RELAY, DEF WIN RELAY

Блок управления двигателем, реле дроссельного узла, реле электростеклоподъемников

3

80

TAIL LAMP RELAY, H/LAMP RELAY,

Лампы ближнего и дальнего света блок-фар

4

80

KEY LESS2, H/SEAT, ALT S, HORN

Иммобилизатор, обогрев сидений, генератор, звуковой сигнал

5

100

ESP, H/LAMP, ABS, IGN SW, P/WDW BCM

Система ABS, блок управления электрооборудова­нием кузова, система зажигания, блок управления электроусилителем рулевого управления, стекло­омыватель фар






Рис. 10.4. Расположение плавких вставок на клемме «+» аккумуляторной батареи












Так выглядит перегоревший предохранитель (показанная перемычка внутри держателя




перегорела и разорвалась). Для замены используйте запасной предохранитель того же номинала.

5.     Установите новый предохранитель.

Для доступа к предохранителям и реле в монтажном блоке, расположенном в мо­торном отсеке слева от аккумуляторной батареи, выполните следующее.





1.     Отожмите фиксаторы крепления мон­тажного блока.





2.     Извлеките и разверните монтажный блок на длину подсоединенных проводов.



На монтажный блок, расположенный в мо­торном отсеке, нанесена схема расположе­ния предохранителей и реле.





3.    Для замены предохранителей исполь­зуйте специальный пинцет. Захватите пин­цетом предохранитель и извлеките его из контактного разъема.

4.    Установите в контактный разъем новый предохранитель того же номинала, что и сня­тый.





5.    При необходимости извлеките реле, поддев отверткой его фиксаторы. Устано­вите новое реле.








Для доступа к предохранителям и реле в монтажном блоке, расположенном в мо­торном отсеке спереди аккумуляторной батареи, выполните следующее.





1. Отожмите фиксатор крышки монтаж­ного блока...






2. ...и снимите крышку.



На наружную сторону крышки нанесена схе­ма расположения предохранителей.



3.   Для замены предохранителей исполь­зуйте специальный пинцет. Захватите пин­цетом предохранитель и извлеките его из контактного разъема.

4.   Установите в контактный разъем новый предохранитель того же номинала, что и снятый.

5. При необходимости замените реле.
