Nissan Tiida. СНЯТИЕ И УСТАНОВКА АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ



Вам потребуются: отвертка с плоским лезвием, торцовые ключи «на 10», «на 12», «на 14», «на 17», монтажная ло­патка, пассатижи.

ПОЛЕЗНЫЕ СОВЕТЫ

Работа по снятию и установке коробки пере­дач весьма трудоемка, поэтому предвари­тельно обязательно убедитесь в том, что ее неисправности не устранимы без сня­тия (недостаточный уровень рабочей жидко­сти, дефекты привода, ослабление крепле­ния коробки и пр.).

Коробка передач довольно тяжелая и име­ет не удобную для удерживания форму, поэтому рекомендуем снимать ее с по­мощником.

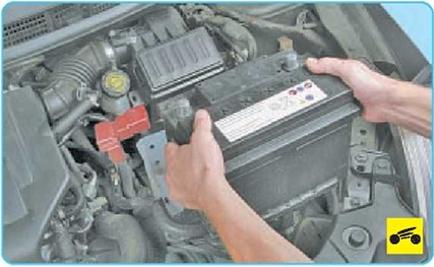

1.    Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной бата­реи», с. 191).

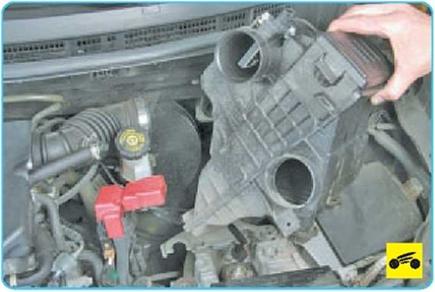

2.    Снимите корпус воздушного фильтра

(см. «Снятие и установка корпуса воздуш­ного фильтра», с. 106).

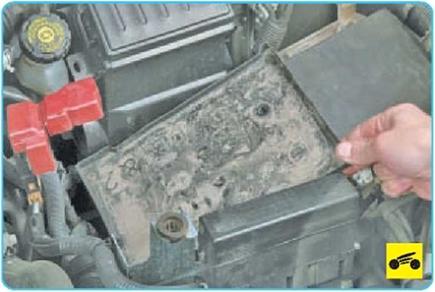

3.        Снимите полку крепления аккумуля­торной батареи (см. «Снятие и установка аккумуляторной батареи», с. 191).

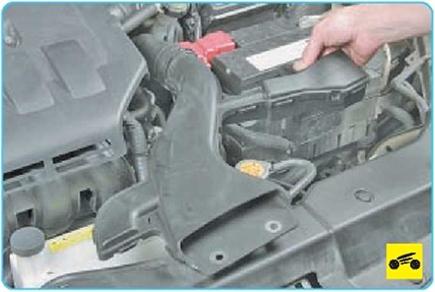

4.       Снимите воздухозаборник (см. «Сня­тие и установка воздухозаборника», с. 105).





5.       Снимите воздухоподводящий рукав воздушного фильтра (см. «Снятие и установ­ка корпуса воздушного фильтра», с. 106).

6.       Установите автомобиль на подъемник или смотровую канаву.





7.       Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя», с. 65).

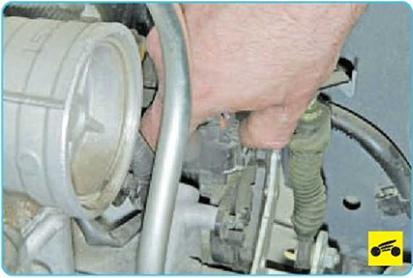

9.     ...отсоедините жгуты проводов от дат­чика частоты вращения гидротрансформа­тора...

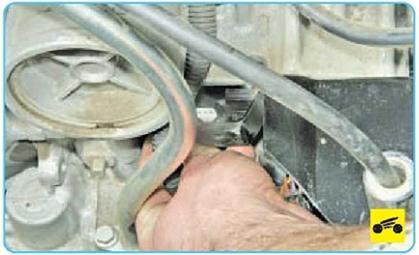

11.    ...и выводов блока управления короб­кой передач.





12.    Отсоедините от рычага на коробке передач трос управления автоматической коробкой передач (см. «Регулировка и за­мена троса привода управления автомати­ческой коробкой передач», с. 132).

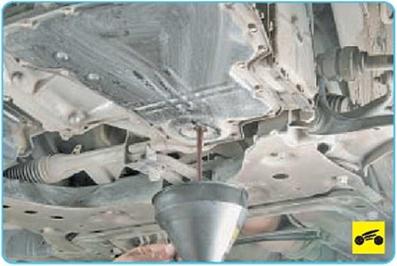

13.     Выверните пробку сливного отвер­стия в поддоне коробки передач и слейте рабочую жидкость в чистую емкость.

ПРЕДУПРЕЖДЕНИЕ





14.     Снимите заднюю опору подвески си­лового агрегата (см. «Замена опор подвес­ки силового агрегата», с. 70).

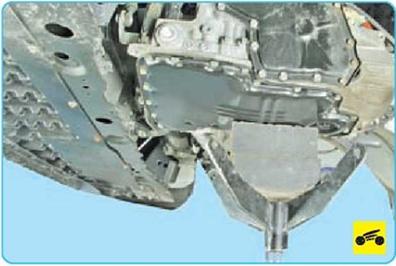

15.   Установите под двигатель и коробку передач надежные опоры.

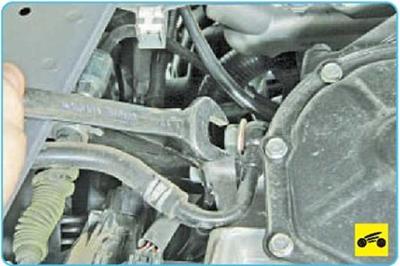

16.   Выверните болты-штуцера трубопро­водов слива...





17.    ...и подачи рабочей жидкости, отсое­дините трубопроводы от коробки передач.





18.   Снимите левую опору подвески сило­вого агрегата...







20. ...и нижний кронштейны (см. «Замена опор подвески силового агрегата», с. 70).

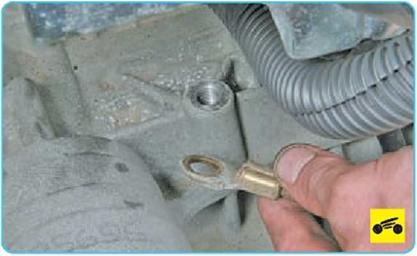

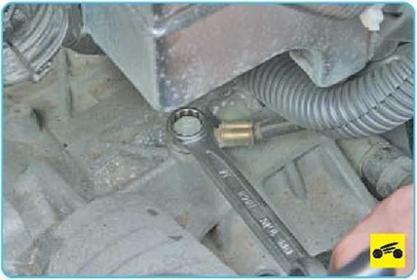

22.      ...и отсоедините от картера коробки передач «массовый» провод.





23.    Снимите стартер (см. «Снятие и уста­новка стартера», с. 197).



24.      Через окно, открывшееся после сня­тия стартера, выверните, проворачивая ко­ленчатый вал, четыре болта крепления гид­ротрансформатора к ведущему диску.





25.    Снимите колеса с обеих сторон авто­мобиля, выверните по два болта крепления тормозных механизмов к поворотным кула­кам и отведите суппорты в сторону, не от­соединяя от них тормозные шланги.





26.    Закрепите тормозные механизмы лю­бым способом (например, привязав прово­локой к пружинам передней подвески).

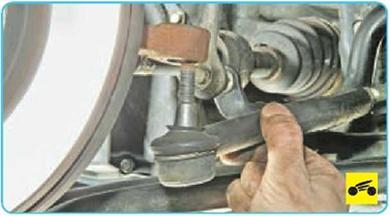

27.    Отсоедините от поворотного кулака наконечник рулевой тяги (см. «Замена на­конечника рулевой тяги», с. 160).





28.   Отверните гайку стяжного болта и вы- прессуйте палец шаровой опоры из кулака

(см. «Замена рычага передней подвески», с. 146).

ПРИМЕЧАНИЕ

Отсоединение суппортов передних тормоз­ных механизмов, рулевых тяг и амортизатор- ных стоек необходимо для того, чтобы полу­чить возможность отсоединить от коробки передач внутренние шарниры приводов пе­редних колес без снятия самих приводов.





29.    Отведите в сторону поворотные кулаки и с помощью монтажной лопатки выпрессуйте

из коробки передач внутренние шарниры приводов передних колес (см. «Снятие и ус­тановка приводов передних колес», с. 138).

30.     Снимите поперечину передней под­вески в сборе с рулевым механизмом и штангой стабилизатора поперечной ус­тойчивости (см. «Снятие и установка попе­речины передней подвески», с. 149).

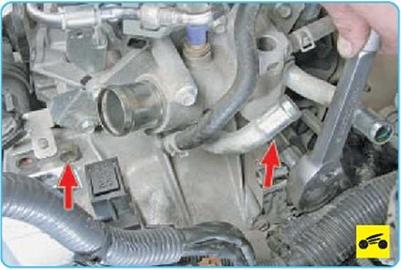

31.     Выверните два болта верхнего крепле­ния коробки передач к двигателю и четыре болта снизу.





32.      Вставив монтажную лопатку в специ­альный паз в нижней части картера гидро­трансформатора, отсоедините коробку пе­редач от двигателя, сдвиньте коробку пере­дач назад...





33.      ...и, опустив под коробкой передач опору, снимите коробку передач.

34.      Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

35.      Залейте рабочую жидкость в коробку передач до требуемого уровня (см. «Про­верка уровня и доливка рабочей жидкости в автоматическую коробку передач», с. 58).
