Nissan Tiida. СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ HR16DE, MR18DE



ОСОБЕННОСТИ КОНСТРУКЦИИ

Система смазки комбинированная: наи­более нагруженные детали смазываются под давлением, а остальные - или направ­ленным разбрызгиванием, или разбрызги­ванием масла, вытекающего из зазоров между сопрягаемыми деталями. Масляный насос двигателя установлен внутри масля­ного картера и приводится в движение от переднего конца коленчатого вала цепью.

Насос всасывает масло из масляного картера двигателя через маслоприемник и через полнопоточный масляный фильтр с фильтрующим элементом из пористой бу­маги подает его в главную масляную магис­траль, расположенную в теле блока цилинд­ров. От главной магистрали отходят каналы подвода масла к коренным подшипникам коленчатого вала. К шатунным подшипни­кам масло подается через каналы, выпол­ненные в теле коленчатого вала. От главной масляной магистрали отходит вертикаль­ный канал подвода масла к подшипникам распределительных валов. Помимо этого масло подается под давлением системы из­менения фаз газораспределения.

Для смазки подшипников распредели­тельных валов масло из вертикального кана­ла поступает в центральные осевые каналы

распределительных валов через радиаль­ное отверстие в шейке одного из подшипни­ков и распределяется по ним к остальным подшипникам.

Кулачки распределительных валов сма­зываются маслом, поступающим из цент­ральных осевых каналов через радиальные отверстия в кулачках. Излишнее масло сли­вается из головки блока в масляный картер через вертикальные дренажные каналы.





Nissan Tiida. ЗАМЕНА МАСЛА В ДВИГАТЕЛЕ И МАСЛЯНОГО ФИЛЬТРА ДВИГАТЕЛЯ HR16DE, MR18DE



Вам потребуются: моторное масло, масляный фильтр, обтирочная ткань, емкость (не менее 5 л) для сливаемого масла, ключ «на 14», специальный ключ для отворачивания масляного фильтра.

Согласно рекомендации завода-изгото- вителя масло в двигателе следует заменять через 1 год эксплуатации или 15 тыс. км пробега (в зависимости от того, что на­ступит раньше).



Масло сливайте после поездки, пока двига­тель еще не остыл. Если двигатель холод­ный, пустите и прогрейте его до рабочей температуры.

Заливайте масло той же марки, что и масло, которое было в двигателе. Если вы все же ре­шили сменить марку или тип масла, промой­те систему смазки промывочным маслом или маслом той марки, которая будет использо­ваться. Для этого после слива старого масла залейте новое до нижней метки маслоизме­рительного щупа. Пустите двигатель и дайте ему поработать 10 мин на холостом ходу.

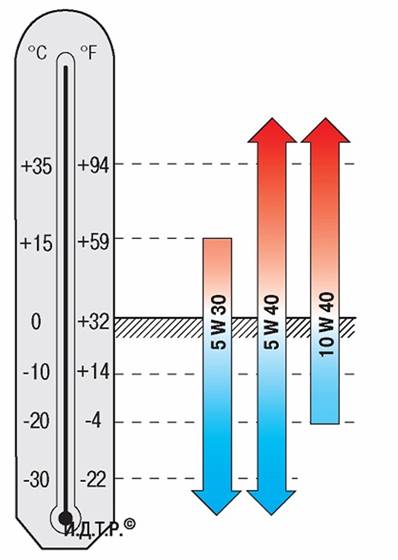

Рис. 5.16. Рекомендации по подбору моторного масла по вязкости в зависимости от климатических условий

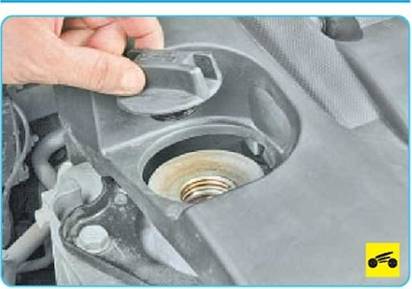

1.  Отверните пробку маслоналивной гор­ловины.





2.    Очистите металлической щеткой, а за­тем обтирочной тканью пробку сливного отверстия масляного картера двигателя.

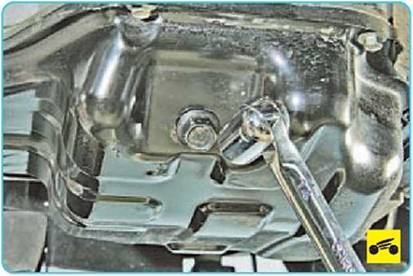

3.    Ослабьте затяжку пробки сливного от­верстия...

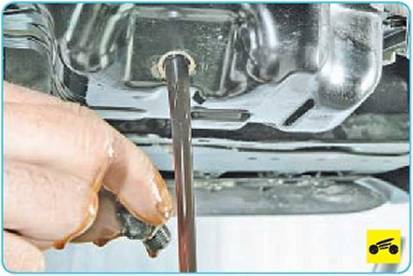

4.     ...отверните пробку, предварительно подставив емкость для сливаемого масла, и слейте масло в подходящую емкость.



Будьте осторожны: масло горячее!

5.     Заверните пробку.









6.    Специальным ключом





7.      ...отверните масляный фильтр и сни­мите его.



После слива масла из картера двигателя в корпусе фильтра остается некоторый объ­ем старого масла. При отворачивании филь­тра оно вытекает, пачкая двигатель и распо­ложенные рядом агрегаты. Чтобы избежать этого, перед отворачиванием подложите под фильтр обтирочную ткань.





При отсутствии специального ключа для от­ворачивания масляного фильтра можно воспользоваться универсальным ключом или съемником. Если такого ключа или съемника нет, пробейте корпус фильтра от­верткой и, используя ее как рычаг, отверни­те фильтр. Пробивайте фильтр как можно ближе ко дну, чтобы не повредить штуцер.

Можно воспользоваться и свернутой вдвое полоской грубой наждачной бумаги, обер­нув ею фильтр и стронув его с места руками.

8.     Тщательно протрите обтирочной тканью привалочную поверхность фланца блока ци­линдров, чтобы удалить грязь и старое масло.

9.     Заполните новый фильтр примерно на 1/3 его объема чистым моторным маслом.





10.     Смажьте уплотнительное кольцо но­вого фильтра чистым моторным маслом и заверните (руками без применения инст­румента) фильтр на 4/5 оборота с момента соприкосновения уплотнительного кольца и фланца блока цилиндров.

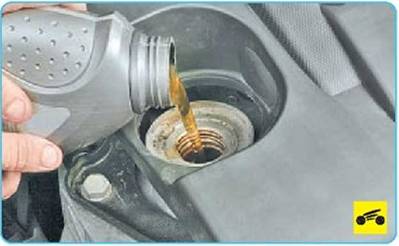

11.    Залейте в двигатель чистое моторное масло.

12.    Подождите 3-5 мин, чтобы дать мас­лу стечь в картер.





13.    Выньте указатель уровня масла (мас­лоизмерительный щуп), протрите его обти­рочной тканью и снова вставьте на место.



14.      Повторно выньте указатель уровня масла. Уровень масляной пленки должен на­ходиться в пределах насечки на щупе, между метками L и Н. Если уровень масла прибли­жается к метке L или ниже ее, долейте масло.

15.      Доливайте масло в двигатель, кон­тролируя его уровень по указателю. Перед тем как вынимать указатель, подождите

2-           3 мин, чтобы дать маслу стечь в картер.

16.   После того как уровень масла достиг­нет требуемого, заверните пробку наливной горловины.

17.   Пустите двигатель и дайте ему пора­ботать на холостом ходу несколько минут (сигнализатор аварийного падения давле­ния масла должен погаснуть через 2-3 с по­сле пуска двигателя). Во время работы дви­гателя проверьте, нет ли потеков масла из-под пробки сливного отверстия и масля­ного фильтра. Остановите двигатель, про­верьте уровень масла, при необходимости долейте масло, подтяните пробку и фильтр.
