Nissan Skyline (V35). Электрические схемы - часть 3





ЭЛЕКТРОПРОВОДКА АВТОМОБИЛЯ

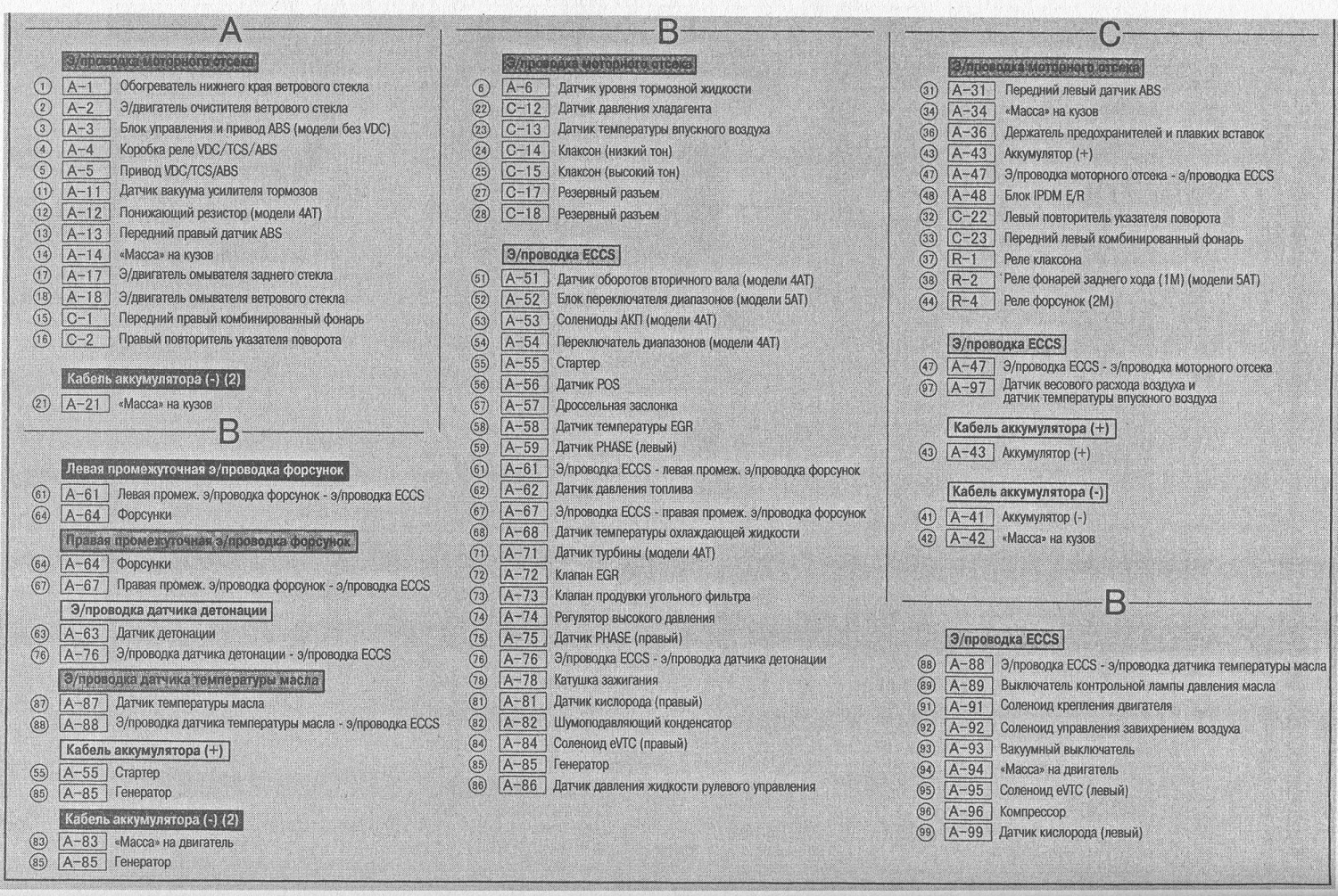

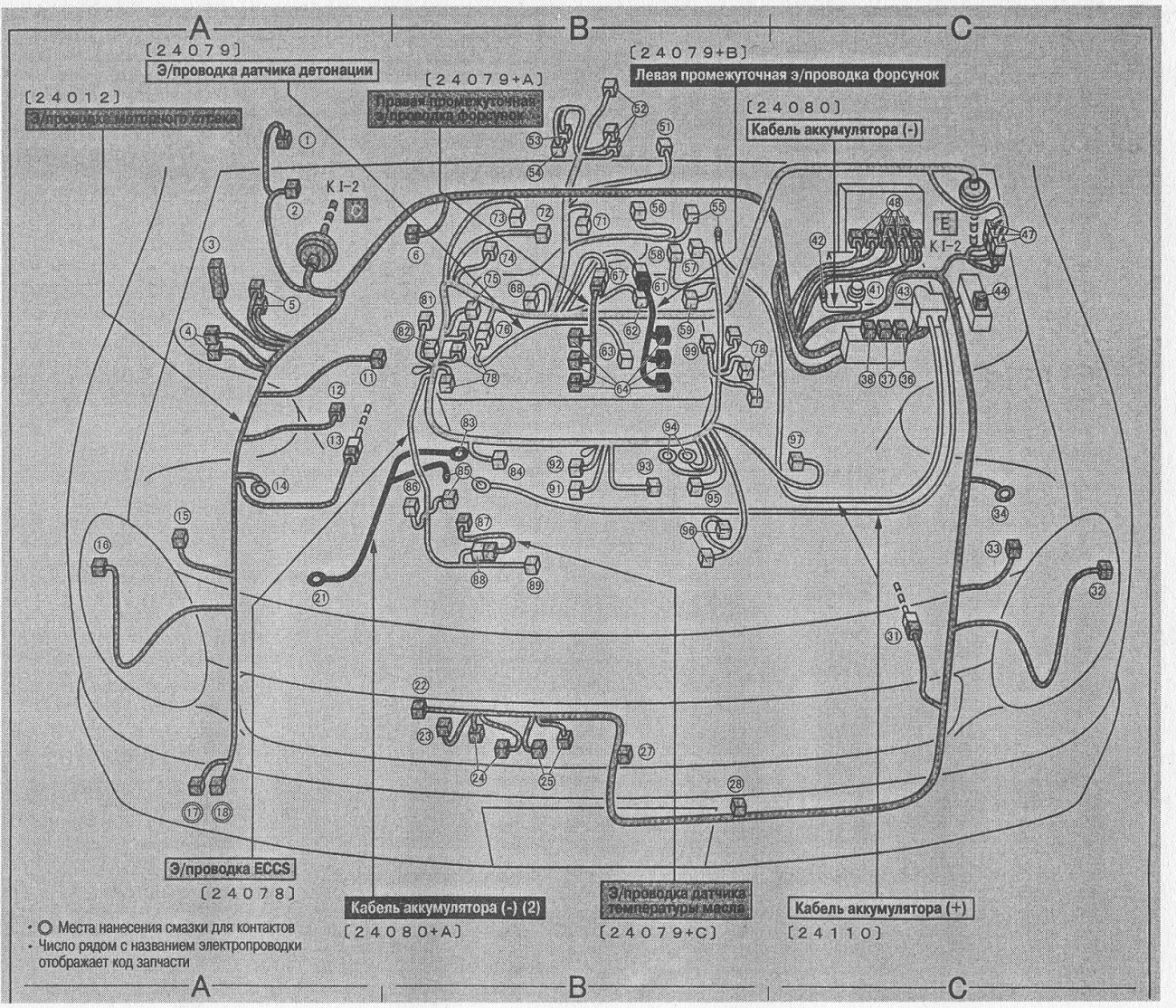

1-1 ЭЛЕКТРОПРОВОДКА МОТОРНОГО ОТСЕКА (модели с двигателями VQ25DD и VQ30DD)













1-2 ЭЛЕКТРОПРОВОДКА ПРИБОРНОЙ ПАНЕЛИ
