Nissan Skyline (V35). РАЗВОДКА ШЛАНГОВ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА
ЖИКЛЕРОВ ОМЫВАТЕЛЯ
Замените рычаги очистителя ветрового стекла в сборе (см. выше).
Внимание: Не снимайте жиклер отдельно.

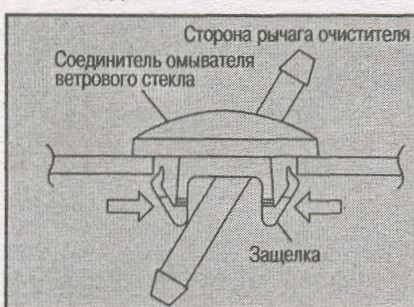

Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА СОЕДИНИТЕЛЯ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
1. Нажмите на защелки с обратной стороны и потяните
соединитель вверх.
2. Отсоедините шланги омывателя.

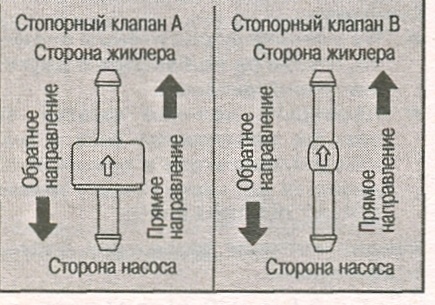

Nissan Skyline (V35). СТОПОРНЫЙ КЛАПАН ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
Проверьте, имеется ли проходимость в прямом
направлении (в сторону жиклера) и отсутствует ли проходимость в обратном
направлении.
Nissan Skyline (V35). ПРОВЕРКА ЦЕПЕЙ ПЕРЕКЛЮЧАТЕЛЯ ОЧИСТИТЕЛЯ / ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
Подробно см. ниже.
СНЯТИЕ И УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЯ ОЧИСТИТЕЛЯ / ОМЫВАТЕЛЯ ВЕТРОВОГО
СТЕКЛА
1. Снимите крышки рулевой колонки (см. гл. РУЛЕВОЕ УПРАВЛЕНИЕ).
2. Отсоедините разъем от переключателя.
3. Нажмите на две защелки, показанные стрелками на рисунке, потяните
переключатель в сторону двери переднего пассажира и снимите его со
спирального провода.

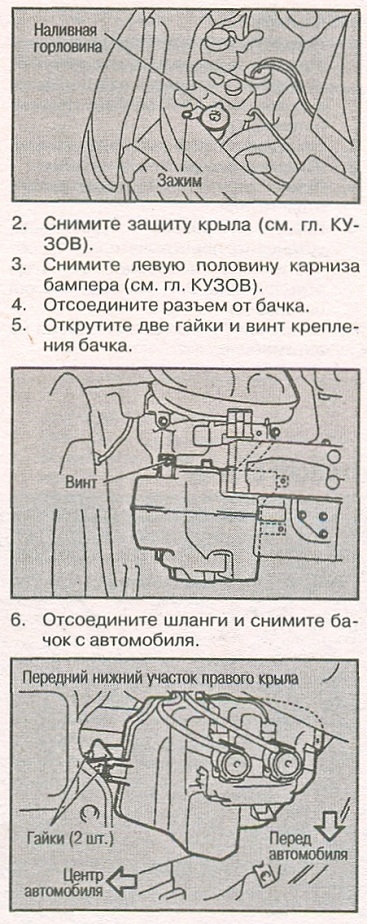

Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА БАЧКА
ОМЫВАТЕЛЕЙ
СНЯТИЕ
1. Снимите защелку и снимите наливную горловину бачка.
УСТАНОВКА
Устанавливайте в порядке, обратном снятию, учитывая следующее.
Внимание: После установки залейте в бачок воду до верхней поверхности
наливной горловины и убедитесь, что нет утечек.
Усилие затяжки крепежных винтов моментом: 3,8-5,1 N-m (0,39-0,52 кг-м)
Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА
ЭЛЕКТРОДВИГАТЕЛЕЙ НАСОСОВ ОМЫВАТЕЛЕЙ
СНЯТИЕ
1. Снимите защиту крыла (см. гп. КУЗОВ).
2. Отсоедините разъемы насосов и шланги от бачка.
3. Потяните насосы в сторону стрелок, показанных на рисунке, и снимите
их с бачка.
УСТАНОВКА
Устанавливайте в порядке, обратном снятию, учитывая следующее. Внимание:
Во время установки не перекрутите уплотнение.
Nissan Skyline (V35). ОЧИСТИТЕЛЬ / ОМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА
Nissan Skyline (V35). ВСМ
ВСМ распознает положение комбинированного переключателя и управляет
работой очистителя заднего стекла (непрерывный или прерывистый режим).
ОПИСАНИЕ РАБОТЫ
ЭЛЕКТРОСХЕМА
Nissan Skyline (V35). РАБОТА ОЧИСТИТЕЛЯ ЗАДНЕГО
СТЕКЛА
• От контакта N944 ВСМ на контакт №4 комбинированного переключателя
постоянно подается напряжение (Input 5).
• Если установить комбинированный переключатель в положение включения
очистителя заднего, стекла (ключ зажигания в положении ON), от контакта
№ 13 комбинированного переключателя на контакт № 40 ВСМ подается
напряжение (Output 1).
• ВСМ распознает этот сигнал и через контакт №14 подает сигнал на
контакт №1 э/двигателя очистителя заднего стекла.
• Контакт №3 э/двигателя замыкается на «массу» и начинает работать э/дви-гатель
очистителя заднего стекла.
РАБОТА ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА В ПРЕРЫВИСТОМ РЕЖИМЕ
• От контакта №45 ВСМ на контакт №12 комбинированного переключателя
постоянно Подается напряжение (Input 4).
• Если установить комбинированный переключатель в положение включения
очистителя заднего стекла в режиме INT (ключ зажигания в положении ON),
от контакта № 9 комбинированного переключателя на контакт № 49 ВСМ
подается напряжение (Output 1).
• ВСМ распознает этот сигнал и через контакт N»14 подает сигнал на
контакт №1 э/двигателя очистителя заднего стекла.
• Контакт №3 э/двигателя замыкается на «массу» и начинает работать э/
двигатель очистителя заднего стекла. По сигналу, поступающему на контакт
N«9 ВСМ определяет положение очистителя заднего стекла.
• Если поступает сигнал OFF, когда очиститель временно остановлен, ВСМ
отключает очиститель.
• Если поступает сигнал OFF, когда очиститель
находится в движении, ВСМ отключает очиститель после того, как щетка
сделает один проход.
РАБОТА ОМЫВАТЕЛЯ ЗАДНЕГО СТЕКЛА
• От контакта №46 ВСМ на контакт №11 комбинированного переключателя
постоянно подается напряжение (Input 1).
• Если повернуть ключ зажигания в положение ON, от предохранителя №87
(1ОА) на контакт №1 э/двигателя омывателя заднего стекла поступает
напряжение. Если установить комбинированный переключатель в положение
омывания заднего стекла, контакт №2 э/двигателя омывателя замыкается на
«массу» через контакты №№5, 14 переключателя и начинает работать
э/двигатель омывателя. Одновременно с этим замыкаются контакты омывателя
на комбинированном переключателе.
• По сигналу, поступающему от контакта № 13 комбинированного,
переключателя на контакт №40, ВСМ контролирует работу омывателя заднего
стекла. .
• Если ВСМ определяет, что э/двигатель омывателя заднего стекла работает
в течение более 0,4 сек, он включает очиститель заднего стекла.
• Когда ВСМ определяет, что выключатель омывателя установился в
положение OFF, он отключает очиститель заднего стекла после трех
проходов очистителя.
Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА
Э/ДВИГАТЕЛЯ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА
СНЯТИЕ
1. Снимите верхнюю отделку багажника (см. гл. КУЗОВ).
2. Включите, а затем выключите очиститель заднего стекла, чтобы он
остановился автоматически.
3. Отсоедините разъем от э/двигателя очиститель
заднего стекла.
4. Снимите колпачок, открутите крепежную гайку и снимите рычаг.
5. Снимите резиновое уплотнение и открутите крепежную гайку оси
поворота.
6. Открутите три крепежных винта и снимите э/двигатель очистителя
заднего стекла с автомобиля.
7. Снимите резиновое уплотнение с автомобиля.
Внимание: Не уроните э/двигатель и
следите за тем, чтобы он не касался
с другими компонентами.
УСТАНОВКА
1. Установите резиновое уплотнение на автомобиль.
2. Установите э/двигатель на автомобиль.
3. Подключите разъем к э/двигателю, включите его, а затем выключите,
чтобы он остановился автоматически.
4. Установите резиновое уплотнение и закрутите гайку оси поворота.
5. Установите рычаг.
6. Отрегулируйте положение автоматической остановки.
7. Установите колпачок.
8. Установите верхнюю отделку багажника (см. гл. КУЗОВ). .
Nissan Skyline (V35). РЕГУЛИРОВКА УГЛА СТРУИ ЖИКЛЕРА
Выполните регулировку в соответствии с размерами, показанными на рисунке.
РАЗВОДКА ТРУБОК ЗАДНЕГО ОМЫВАТЕЛЯ
Подробности см. выше.

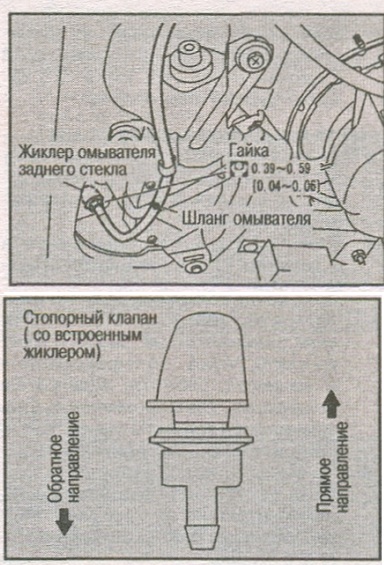

СНЯТИЕ И УСТАНОВКА ЖИКЛЕРА ЗАДНЕГО ОМЫВАТЕЛЯ
СНЯТИЕ
1. Снимите верхнюю отделку багажника (см. гл. КУЗОВ).
2. Отсоедините шланг от жиклера.
3. Открутите гайку и снимите жиклер
ПРОВЕРКА
Убедитесь, что проходимость имеется только в прямом направлении.
УСТАНОВКА
1. Устанавливайте в порядке, обратном снятию.
2. Отрегулируйте угол струи жиклера.
