Nissan Skyline (V35). СОЛНЦЕЗАЩИТНАЯ ШТОРКА (СНЯТИЕ И УСТАНОВКА)

СНЯТИЕ

1. Снимите стеклянную крышку.

2. Установите переключатель люка в положение OPEN и сдвиньте задний водосток в заднюю сторону.

Примечание: Сдвиньте так, чтобы водосток не накладывался на шторку.

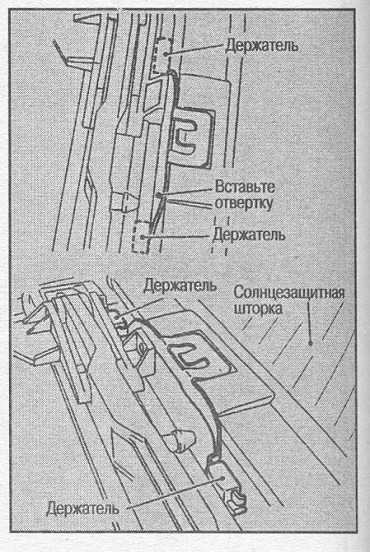

3. При помощи отвертки снимите держатели шторки с одной стороны (слева или справа по 2 шт.) с блока люка.

4. После снятия держателей с одной стороны, немного приподнимите шторку, выведите держатели противоположной стороны из направляющей и снимите шторку.

УСТАНОВКА

Устанавливайте в порядке, обратном снятию.
Внимание:

• Перед установкой стеклянной крышки, управляя переключателем люка, установите люк в положение подъема под наклоном.

• После установки убедитесь, что шторка открывается и закрывается плавно.

ЭЛЕКТРОДВИГАТЕЛЬ ЛЮКА
СНЯТИЕ

1. Открутите крепежные болты э/дви-гателя (болты Torx Т25,2 шт.).

2. Отсоедините разъем и снимите э/двигатель.

Внимание:

• Снимайте э/двигатель, когда люк закрыт полностью.

• Не вращайте снятый э/двигатель.

УСТАНОВКА

1. Понемногу перемещайте э/двигатель влево-вправо так, чтобы его шестерня полностью зацепилась с тросом, а установочные поверхности стали параллельными. Закрепите э/двигатель крепежными болтами.

2. Подключите разъем э/двигателя и выполните начальную установку.

3. После установки убедитесь, что крышка люка работает правильно.


ПРОВЕРКА УПЛОТНЕНИЯ СТЕКЛЯННОЙ КРЫШКИ

Если по периметру стеклянной крышки протекает вода, закройте крышку, полейте на нее водой и определите место изъяна или щели.

1. Снимите стеклянную крышку в сборе.

2. Визуально проверьте уплотнение на повреждения и деформацию. Если уплотнение повреждено, замените стеклянную крышку в сборе.

ПРОВЕРКА НАПРАВЛЯЮЩИХ В СБОРЕ

1. Если со стороны направляющих слышен ненормальный звук, замените направляющие.

2. Проверьте, имеется ли смазка в канавках направляющих, при необходимости добавите смазку.

РЕГУЛИРОВКА ЛЮКА

ПЕРЕМЕЩЕНИЕ ВПЕРЕД-НАЗАД, ВЛЕВО-ВПРАВО

1. Наклонно поднимите стеклянную крышку и снимите верхнюю и нижнюю боковые отделки.

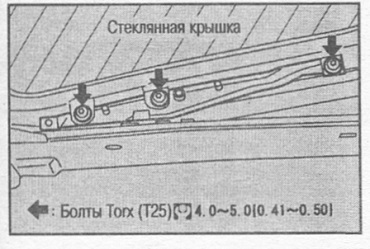

2. Ослабьте крепежные болты и опустите стеклянную крышку.

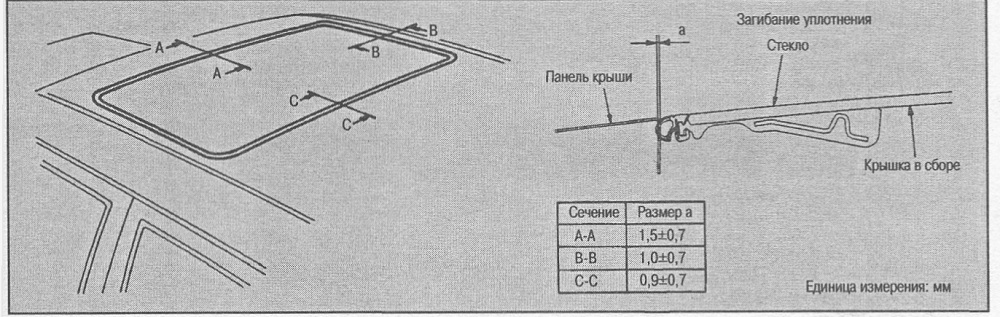

3. Отрегулируйте положение стекла так, чтобы в сечениях А-А, В-В и С-С получились размеры, указанные на рисунке.

4. После регулировки затяните болты с требуемым усилием.

5. 4-5 раз поднимите и опустите стеклянную крышку и проверьте плавность ее движения.

РЕГУЛИРОВКА УРОВНЯ

1. Наклонно поднимите стеклянную крышку и снимите верхнюю и нижнюю боковую отделку.

2. Ослабьте крепежные болты и опустите стеклянную крышку.

3. Ослабьте крепежные болты так, чтобы разность в уровнях между поверхностями стеклянной крышки и панелью крыши составила 0±1,5 мм и выполните регулировку положения стекла.

4. После регулировки затяните болты с требуемым усилием.

5. 4-5 раз поднимите и опустите стеклянную крышку и проверьте плавность ее движения.

6. После регулировки проверьте люк на герметичность, поливая водой.
