Nissan Skyline (V35). НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ОБЗОРА

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не управляйте складными наружными зеркалами с электроприводом вручную. Если же Вы складываете/раскладываете зеркала вручную^ нажмите на выключатель и полностью перемещайте зеркало в противоположном направлении до упора. В этом случае раздастся громкий щелчок, но это не указывает на неисправность. (Если корпус зеркала передвинуть в нейтральное положение вручную, в работе наружного зеркала возникнут некоторые отклонения от нормы, которые проявятся при вождении, например, вибрация, неравномерное перемещение при складывании, а иногда и отказ в складывании).

Внимание: Не наклоняйте корпус зеркала вперед с чрезмерным усилием,

иначе можно повредить его.

• Перемещая зеркало при помощи выключателя из нейтрального положения в полностью сложенное назад положение, в начале движения Вы услышите слабый щелчок, но это не указывает на неисправность.

• Корпусы складных наружных зеркал с электроприводом с левой и правой сторон имеют различные углы установки в нейтральном положении. Поэтому при управлении выключателем зеркало с правой стороны несколько запаздывает.

Примечание:

• Если рукой нажать на корпус зеркала из нейтрального положения вперед, при этом нажав на выключатель в направлении развертывания зеркал, корпус зеркала переместится в развернутое положение в направлении вперед, что не указывает на неисправность. В этом случае нажмите на выключатель в направлении складывания зеркал и переместите зеркала в полностью сложенное положение.

• При непрерывном нажатии на выключатель 5 раз или более складное наружное зеркало с электроприводом может отключиться во избежание перегрева. В этом случае подождите около 5 минут, пока функционирование зеркал не возобновится.

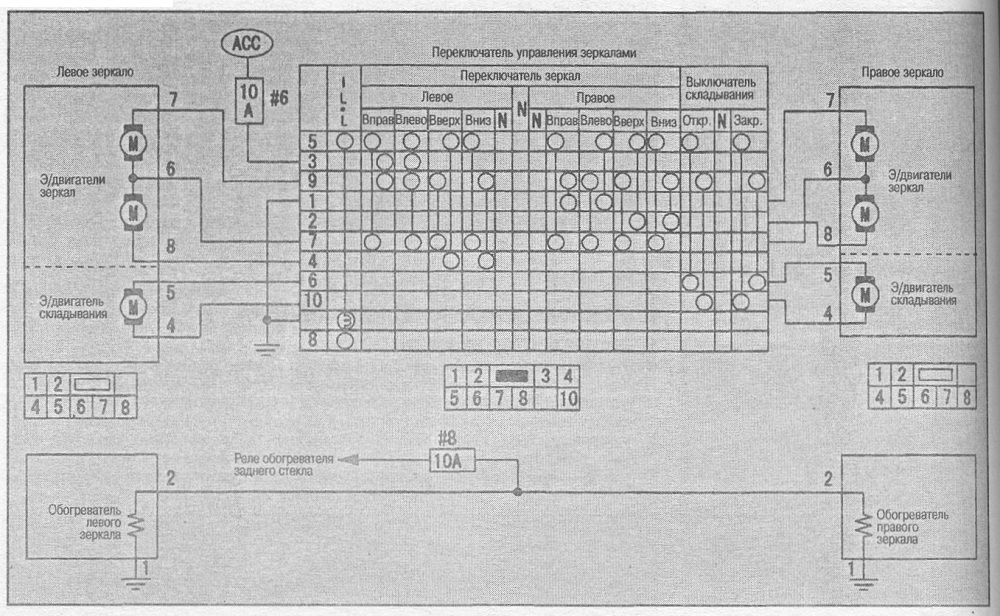

ЭЛЕКТРОСХЕМА

СНЯТИЕ И УСТАНОВКА

Внимание: Не поцарапайте поверхность зеркала.

1. Снимите отделку передней двери (см. раздел «Оснащение салона и наружной части кузова»).

2. Снимите зажимы и снимите уголковую крышку.
3. Отсоедините разъем э/проводки зеркала.

4. Открутите крепежные гайки и снимите зеркало в сборе. Устанавливайте в порядке, обратном снятию.

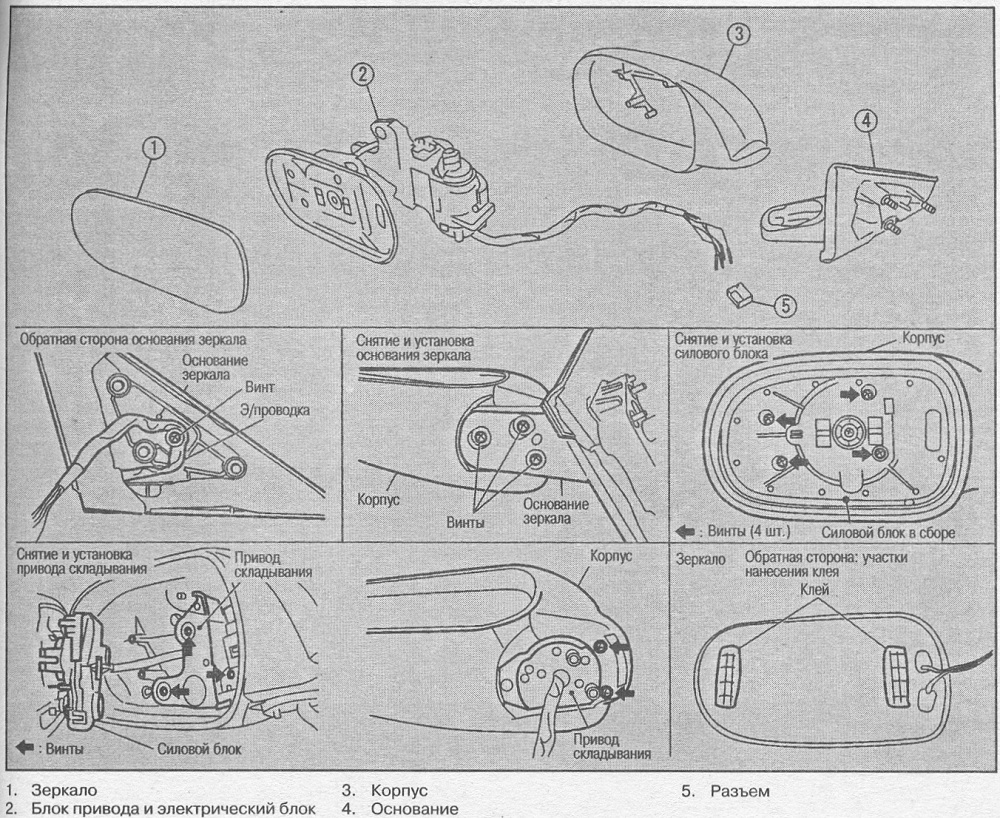

РАЗБОРКА И СБОРКА

СНЯТИЕ ЗЕРКАЛА

1. Наклейте защитную пленку на зеркало и корпус.

2. При помощи фена нагрейте зеркало по всему периметру, как показано на рисунке.

Внимание: Не приближайте фен слишком близко к держателю. Кроме того, не перегрейте держатель, поскольку он может деформироваться.

3. Вставьте пластиковый шпатель между держателем (ближе к углу) и зеркалом.

Внимание: Чтобы не поцарапать держатель, подложите тряпку между держателем и шпателем.

4. Переставляя шпатель по периметру, осторожно снимите зеркало.

УСТАНОВКА ЗЕРКАЛА

1. При помощи фена нагрейте держатель по всему периметру.

Внимание: Не приближайте фен слишком близко к держателю. Кроме того, не перегрейте держатель, поскольку он может деформироваться.

2. Нанесите клей на держатель.

3. Наклонно вставьте зеркало на угловой участок держателя, а затем нажимая на зеркало по всему периметру, установите его на держатель.

Внимание: После установки зеркала убедитесь, что держатель на деформирован и зеркало плотно прилегает к нему.

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ОБЗОРА

СНЯТИЕ

Открутите винты Torx (Т20).
