Nissan Skyline (V35). ПРОВЕРКА УГЛА ПОВОРОТА ПЕРЕДНИХ КОЛЕС

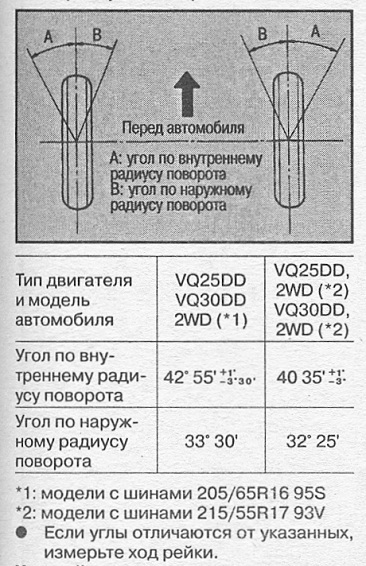

• После проверки схождения выполните проверку угла поворота передних колес. Закатите автомобиль передними колесами на калибры для измерения угла поворота, задними - на подставки той же высоты, что и калибры. Проверьте максимальный

угол поворота внутрь и наружу левого и правого колес.

Запустите двигатель. На оборотах х.х. поверните рулевое колесо от упора в ту и другую сторону и измерьте углы поворота колес.

Ход рейки:

Модели 2WD, VQ25DD: 69,5 мм Модели 2WD, VQ30DD: 67,5 мм

• Если ход рейки отличаются от указанного, разберите рулевой механизм для проверки хода рейки.

• Углы поворота передних колес не регулируются. Если углы поворота отличаются от нормы, проверьте, нет ли износа или повреждения компонентов рулевого механизма, рулевой колонки и передней подвески. При необходимости замените неисправные компоненты.

Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА РУЛЕВОГО КОЛЕСА

СНЯТИЕ

1. Снимите модуль подушки безопасности (см. гл. ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ).

2. Отсоедините разъем клаксона и разъем нагнетателя.

3. Открутите крепежную гайку рулевого колеса и нанесите краской метки совмещения на рулевое колесо и сверху вала рулевой колонки.

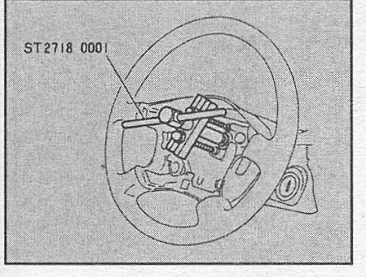

4. Снимите рулевое колесо при помощи съемника (специнструмент).


УСТАНОВКА

Устанавливайте в порядке, обратном снятию.

Примечание:

• При повторном использовании спирального провода зафиксируйте провод изолентой так, чтобы он не сдвигался относительно неподвижного корпуса. Это избавит Вас от выполнения процедуры проверки нейтрального положения при установке спирального провода.

• Для установки нейтрального положения (см. рис.) осторожно поверните спиральный провод по часовой стрелке до упора. Затем поворачивайте его против часовой стрелки (приблизительно на 2,5 оборота), пока центрирующая метка не совместится с регулировочной меткой. (На компонентах, устанавливаемых на СТО, подвижная часть фиксируется в нейтральном положении при помощи стопора, поэтому спиральный провод можно установить на рулевое колесо без совмещения после снятия стопора).


Внимание:

• Устанавливайте рулевое колесо следующим образом: поверните передние колеса в положение прямо-вперед. Метка R на отпускающем захвате должна быть обращена вниз. Три выступа должны быть совмещены с тремя отверстиями под рулевым колесом в сборе. Убедитесь, что спиральный провод встал в нейтральное положение и что установочный штифт слева от спирального провода совместился с отверстием под рулевым колесом в сборе.

• Не поворачивайте спиральный провод больше, чем необходимо. Не затягивайте с чрезмерным усилием (провод может оторваться).

• После установки проверьте, исправно ли работает система, наблюдая за контрольной лампой подушек безопасности.

• Если контрольная лампа подушек безопасности работает неисправно, сотрите информацию из памяти самодиагностикой или тестёром CONSULT-II.

• Если контрольная лампа подушек безопасности продолжает работать неисправно после выполнения указанных выше процедур, проведите диагностику неисправностей и выполните ремонт на проблемных участках.
