Nissan Skyline (V35). ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗА

ПРОВЕРКА И РЕГУЛИРОВКА НА АВТОМОБИЛЕ

ПРОВЕРКА РАБОТОСПОСОБНОСТИ Не запуская двигатель, несколько раз нажмите на педаль тормоза с 5-секундным интервалом. Убедитесь, что никаких изменений в ходе педалей не ощущается. Сильно нажмите на педаль тормоза и запустите двигатель. Если при этом педаль немного просаживается вниз, действие усилителя нормальное.

ПРОВЕРКА НА ГЕРМЕТИЧНОСТЬ

• Запустите двигатель и заглушите его прибл. через 1 минуту. Несколько раз медленно нажмите на педаль тормоза. Убедитесь, что с каждым нажатием высота педали тормоза постепенно увеличивается.

• Нажмите на педаль тормоза во время работы двигателя, заглушите двигатель с нажатой педалью. Не должно происходить изменения хода педали после ее удержания в течение 30 секунд.

ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗА (СНЯТИЕ И УСТАНОВКА)

СНЯТИЕ

Внимание:
Во время снятия и установки усилителя следите за тем, чтобы

тормозные трубки не деформировались и не изгибались.

• Если поврежден штифт серьги, его следует заменить.

• Не повредите резьбу шпилек вакуумного усилителя. Если наклонить усилитель во время установки, можно повредить резьбу о перегородку с моторным отсеком.

• Следите за направлением установки стопорного клапана.

1. Отсоедините вакуумные шланг от усилителя (см. ниже).

2. Снимите главный тормозной цилиндр.

3. Снимите шплинт и штифт серьги с педали тормоза в салоне автомобиля.

4. Открутите гайки, соединяющие усилитель с педалью тормоза в сборе.

5. Снимите усилитель в сборе со стороны моторного отсека.



ПРОВЕРКА ПОСЛЕ СНЯТИЯ

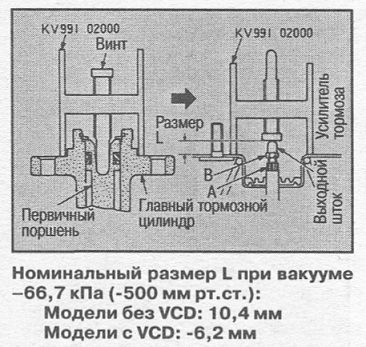

ПРОВЕРКА ДЛИНЫ ВЫХОДНОГО ШТОКА

1. С помощью ручного вакуумного насоса создайте в усилителе тормоза вакуум -66 кРа (-500 мм рт. ст.).

2. Установите калибр (специнстру-мент) на главный цилиндр. Вращайте винт, пока калибр не упрется в первичный поршень.

3. Переверните калибр верх дном и зафиксируйте на участке А. Выполняйте регулировку на участке В, пока зазор между выступающей частью штока и винтом не станет равным 0мм.

УСТАНОВКА

1. Ослабьте контргайку и отрегулируйте длину нажимного штока так, чтобы размер В (на рисунке) стал равным заданному значению.

2. Отрегулировав размера В закрутите от руки контргайку и установите усилитель в сборе на автомобиль.

Внимание: Не забудьте установить

прокладку между усилителем и кузовом.

3. Соедините педаль тормоза с серьгой нажимного штока.

4. Затяните с требуемым усилием крепежные гайки педали тормоза в сборе.

5. Установите главный тормозной цилиндр на усилитель в сборе.

6. Отрегулируйте высоту и свободный ход педали тормоза

7. Затяните гайку нажимного штока с требуемым усилием.

8. Прокачайте воздух из тормозной системы.
