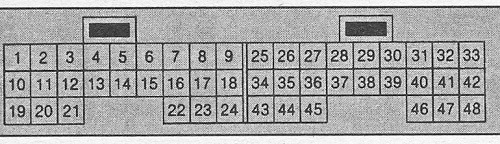

№ кон­такта

Компонент

Ключ

зажигания

Действия или условия измерения

Стандартное напряжение, V

1

Соленоид управления давлением в линии

После прогрева двигателя, педаль акселератора отпущена

Прибл. 2

ON

После прогрева двигателя, педаль акселератора нажата до упора

Прибл. 0,7

2

Источник питания

ON

—

Напряжение источника питания

OFF

Через 3 сек. после поворота ключа зажигания в положение OFF

Прибл. 0

3

Источник питания

ON

—

Напряжение источника питания

OFF

Через 3 сек. после поворота ключа зажигания в положение OFF

Прибл. 0

4

SEL3 (датчики-выключа­тели 2, 3,4 давления масла)

—

—

—

5

«Масса»

—

—

—

6

Шина CAN Н

—

—

—

7

Шина CAN L

— .

—

—

8

Датчик 1 температуры масла

ON

При температуре прибл. 0”С

Прибл. 3,3

При температуре прибл. 20°С

Прибл. 2,7

При температуре прибл. 80'С

Прибл. 0,9

9

Источник питания (резервный)

ON или OFF

—

Напряжение источника питания

10

Э/клапан входной муфты

Во время движения

Во время работы э/клапана (на 1 -й, 2-й или 3-й передаче)

2 и выше

Когда э/клапан не работает (на 4-й или 5-й передаче)

Прибл. 0

11

Э/клапан муфты заднего хода на высокой и низкой скорости

Во время работы э/клапана (на 1 -й передаче при движении со скоростью выше 6 км/ч или на 2-й передаче)

2 и выше

Когда э/клапан не работает (на 1 -й передаче при движении со скоростью ниже 6 км/ч или на 3-й, 4-й, 5-й передаче)

Прибл. 0

12

Источник питания (OUT)

ON

Напряжение источника питания

OFF

—

Прибл. 0

13

Э/клапан торможения на низкой скорости

Во время движения

Во время работы э/клапана (на передаче М1-1 или М2-2)

Напряжение источника питания

Когда э/клапан не работает (движение в диапазоне D)

Прибл. 0

14

«Масса»

—

—

—

15

SEL4

—

—

—

16

SEL1 (датчики-выключа­тели 2,3, 5 давления масла)

—

—

17

Датчик 2 температуры масла

ON

При температуре прибл. 0°С

Прибл. 3,3

При температуре прибл. 20”С

Прибл. 2,5

При температуре прибл. 80°С

Прибл. 0,7

22

SEL2

—

—

—

23

K-LINE (сигнал тестера CONSULT)

—

—

24

«Масса»

—
