Nissan Skyline (V35). БЛОК ЦИЛИНДРОВ ДВИГАТЕЛЯ VQ25DD, VQ30DD (СБОРКА)

Примечание: Сборка показывается на

примере двигателя VQ30DD (с балкой

коренных подшипников).

1. Продуйте сжатым воздухом каналы охлаждающей жидкости, масляные каналы, картер и цилиндры и удалите из них посторонние частицы.

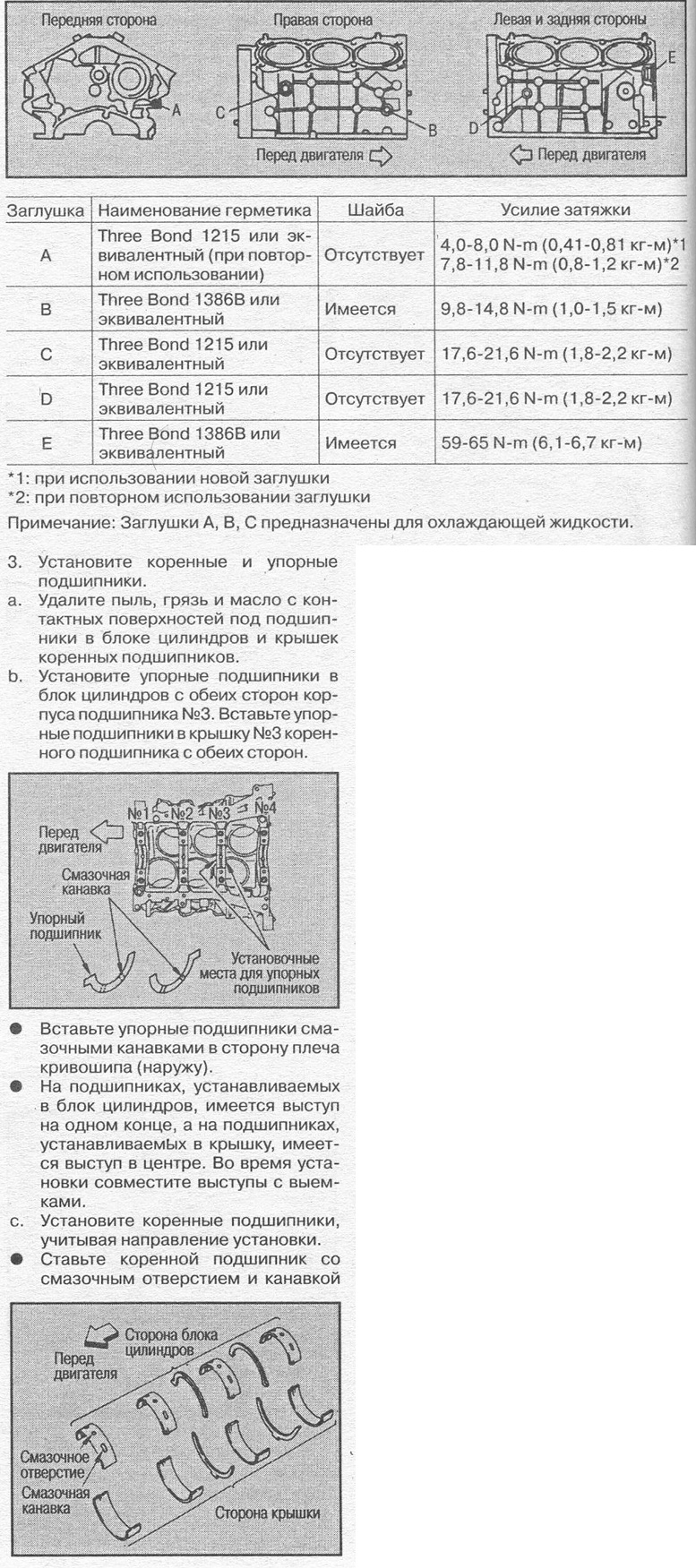

2. Установите все заглушки на блок цилиндров (используются только резьбовые заглушки).

• Нанесите герметик на резьбу и закрутите заглушку.

• Там, где устанавливаются медные шайбы, замените их на новые.

• Наименование герметика, наличие или отсутствие медной шайбы и усилия затяжек приведены в таблице.

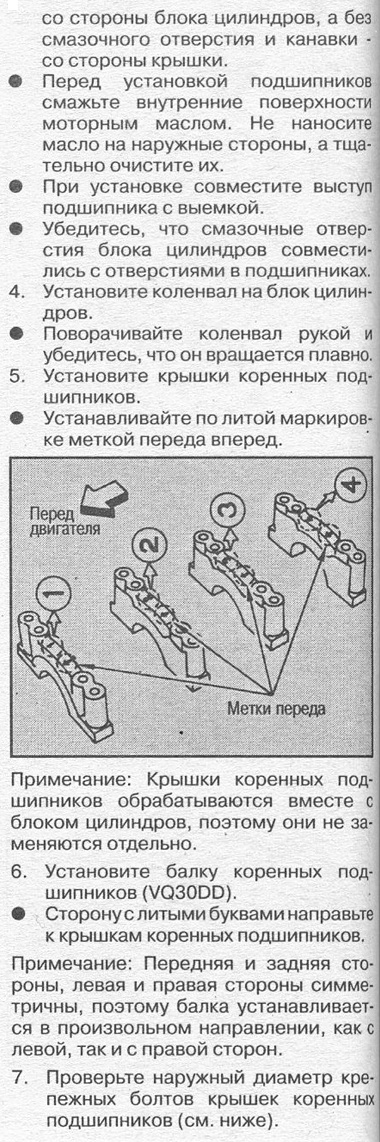

8. Затяните крепежные болты крышек коренных подшипников следующим образом.

a. На резьбы крепежных болтов и отверстий под болты нанесите моторное масло.

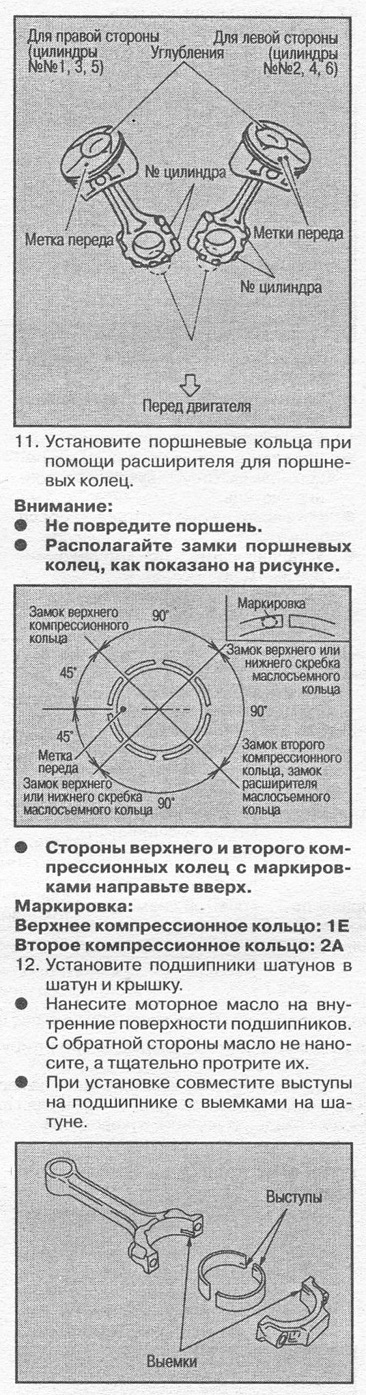

b. Затяните крепежные болты в порядке, показанном на рисунке.

• Убедитесь, что смазочное отверстие на шатуне совместилось с отверстием в соответствующем подшипнике.

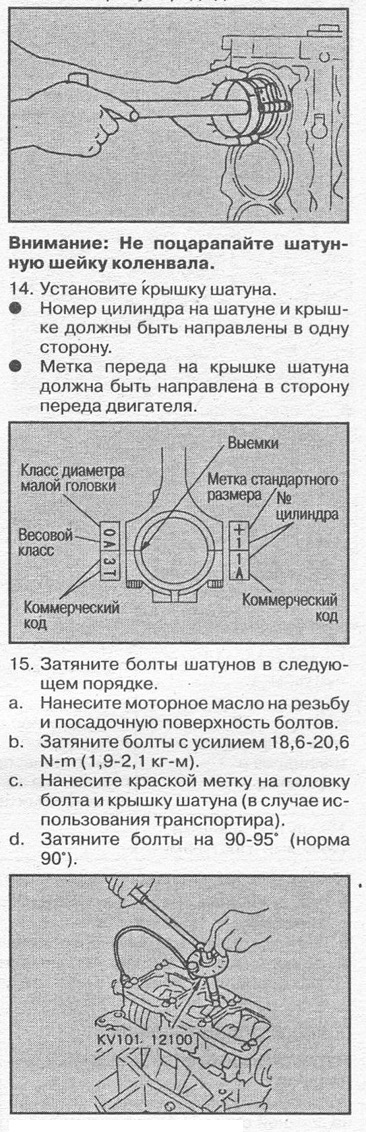

13. Установите поршень и шатун в сборе на коленвал.

• Подведите шатунную шейку устанавливаемого шатуна в НМТ.

• Обильно смажьте моторным маслом цилиндр, поршень, и шатунную шейку.

• Убедитесь, что номер цилиндра на шатуне соответствует собираемому цилиндру.

• При помощи инструмента для сжатия поршневых колец вставьте поршень меткой переда на днище поршня в сторону переда двигателя.

Внимание:

• Выполняйте затяжку болтов на определенный угол при помощи ключа-угломера или транспортира. Не определяйте угол на «глаз».

• После затяжки болтов проверьте плавность вращения коленвала.

• Проверьте боковой зазор в шатуне (см. ниже).

16. Установите держатель заднего сальника.

• Непрерывной полоской нанесите герметик Three Bond 1207С (КР510 00150) на участки, показанные на рисунке.

Внимание: Задний сальник поставляется с держателем в сборе.
