Nissan Skyline (V35). ЦЕПИ ГРМ ДВИГАТЕЛЯ VQ25DD, VQ30DD (СНЯТИЕ И УСТАНОВКА) - ЧАСТЬ 1

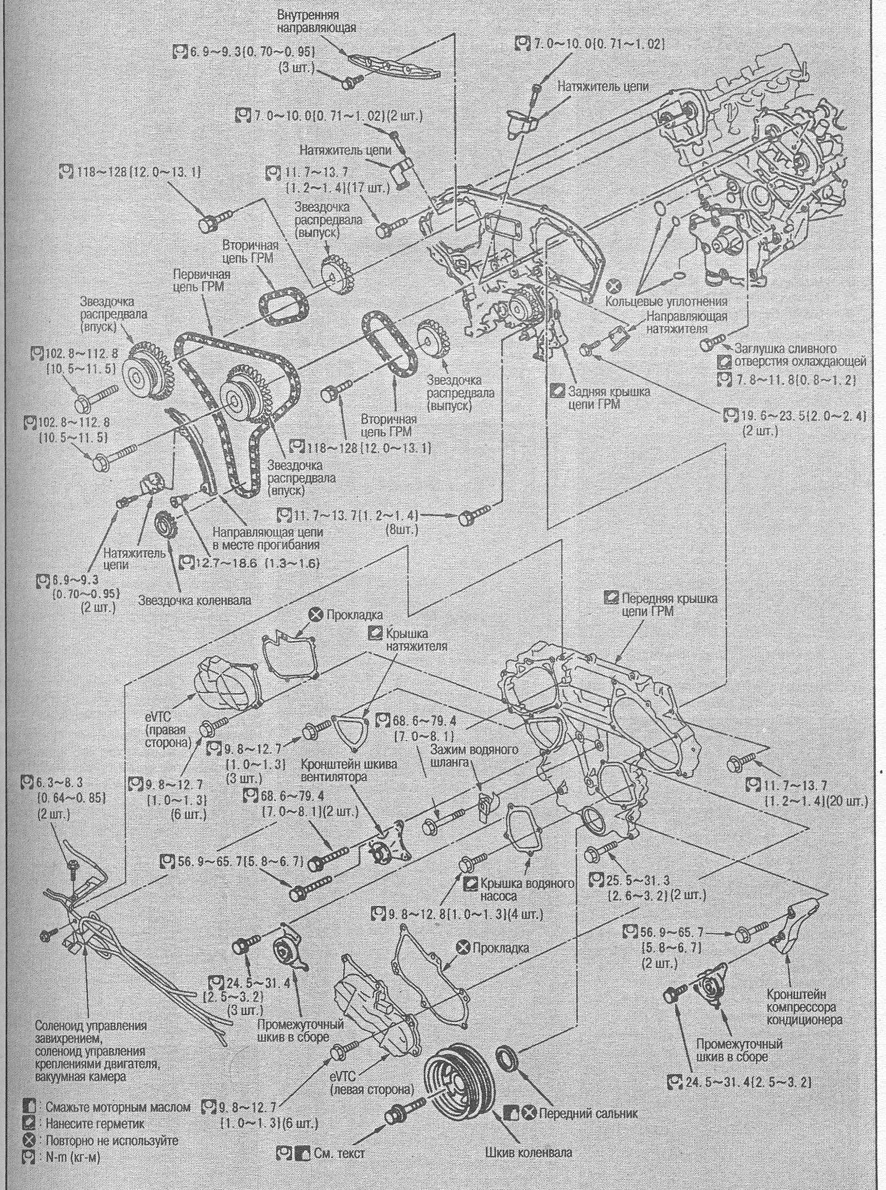

Внимание: Во время установки нанесите свежее моторное масло на компоненты, отмеченные соответствующим символом на рисунке.

СНЯТИЕ

1. Снимите клапанные крышки (см. выше).

2. Снимите вентилятор радиатора (см. гл. СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ).

3. Снимите радиатор (см. гл. СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ).

4. Снимите компрессор кондиционера с кронштейна, отодвиньте и закрепите так, чтобы не мешал работе.

5. Снимите кронштейн компрессора кондиционера.

6. С передней стороны передней крышки цепей ГРМ отсоедините водяной шланг, снимите кронштейн вентилятора радиатора и вакуумную камеру.

7. Снимите нижнюю и верхнюю части масляного поддона (см. выше).

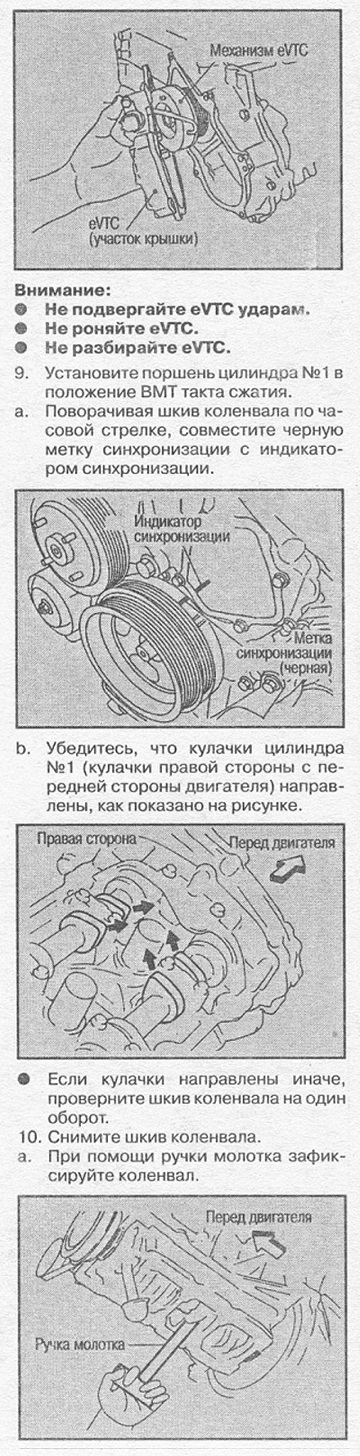

8. Снимите механизмы eVTC (механизмы электронного управления фазами газораспределения клапанов с крышками).

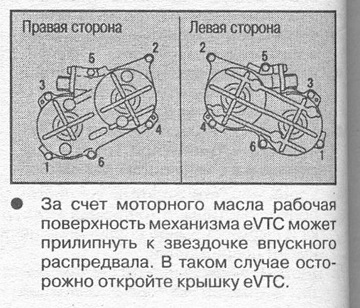

• Ослабьте крепежные болты в порядке, обратном показанному на рис

Если рабочая поверхность механизма прилипла к звездочке, откройте крышку настолько, чтобы не повредить э/проводку и снимите механизм. Следите, чтобы не уронить механизм.

Внимание: Следите, чтобы в двигатель не попали посторонние частицы.

b. Ослабьте крепежный болт шкива и открутите прибл. на 10 мм.

c. Потяните шкив руками и вытяните его.

d. Если шкив не снимается руками, снимите его при помощи подходящего съемника.

d. Зафиксируйте направляющую цепи в месте прогибания в отжатом состоянии, вставив стопор в отверстие рычага и отверстие корпуса.

e. Открутите два крепежных болта и снимите натяжитель цепи.

15. Снимите цепи ГРМ и звездочки распредвалов, а. Надавите на гильзу натяжителя вторичной цепи и зафиксируйте стопором.

Примечание:

• Звездочки первичной и вторичной цепей впускной стороны объединены в единую конструкцию.

• При обращении со звездочками впускной стороны выполняйте следующие рекомендации.

Внимание:

• Не подвергайте ударам.

• Не беритесь руками за участок барабана.

• Не разбирайте (не откручивайте болты А, В и гайку С).
